紧凑型方形端盖液压油缸三维建模作品

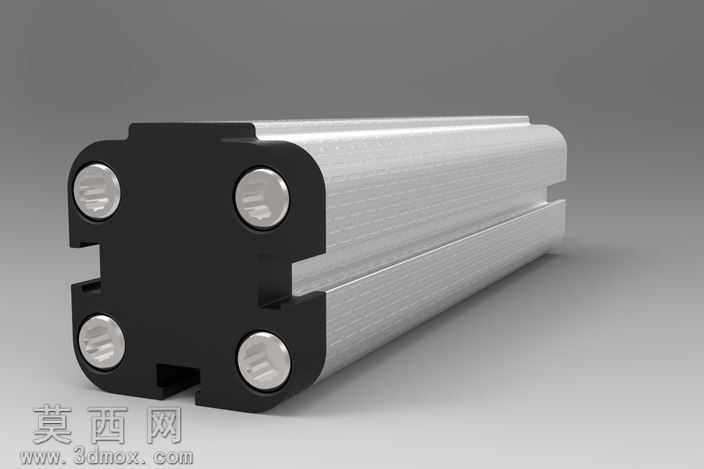

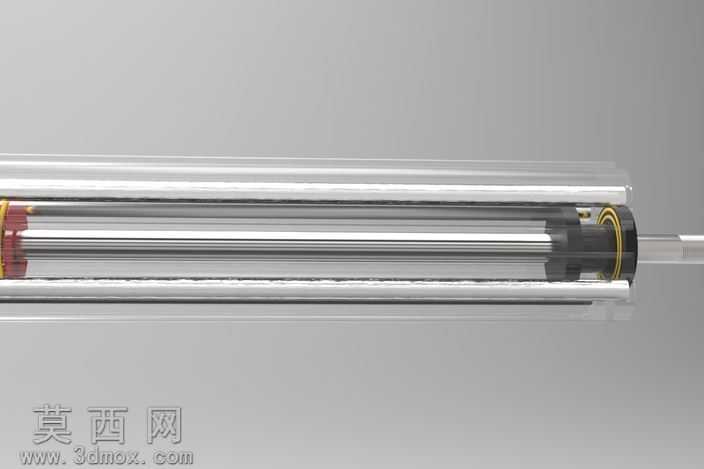

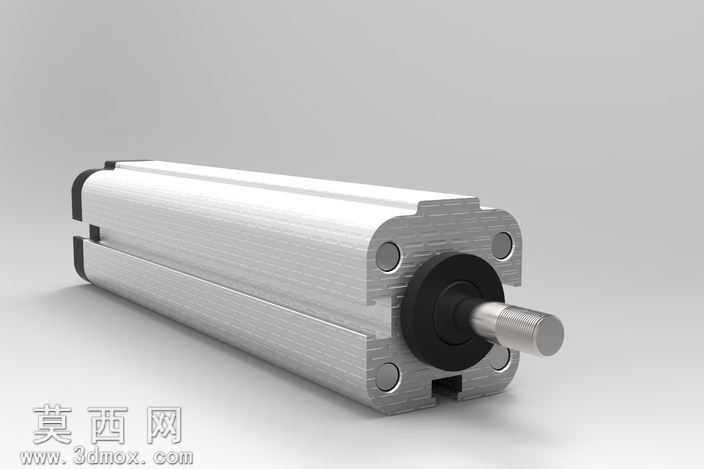

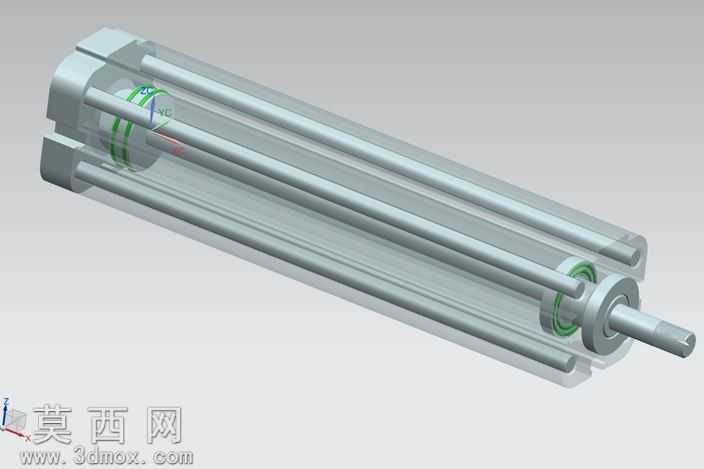

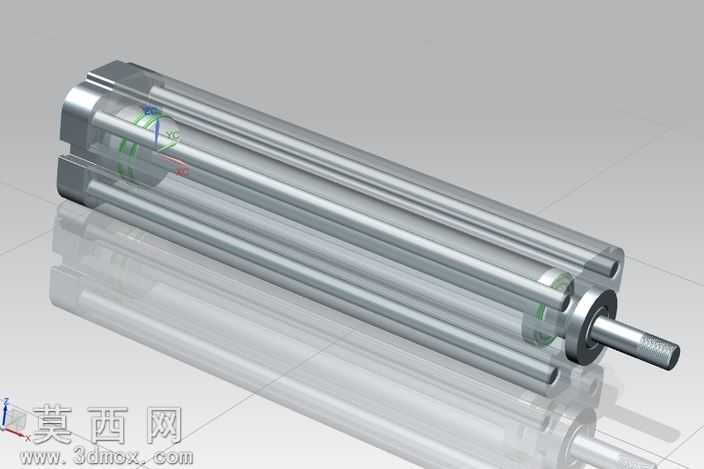

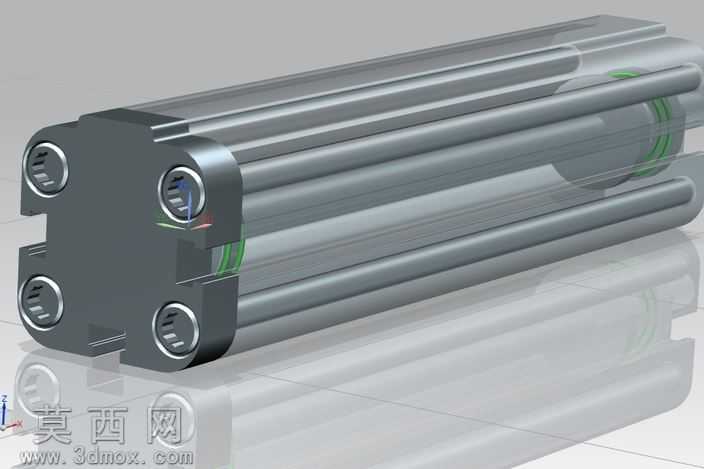

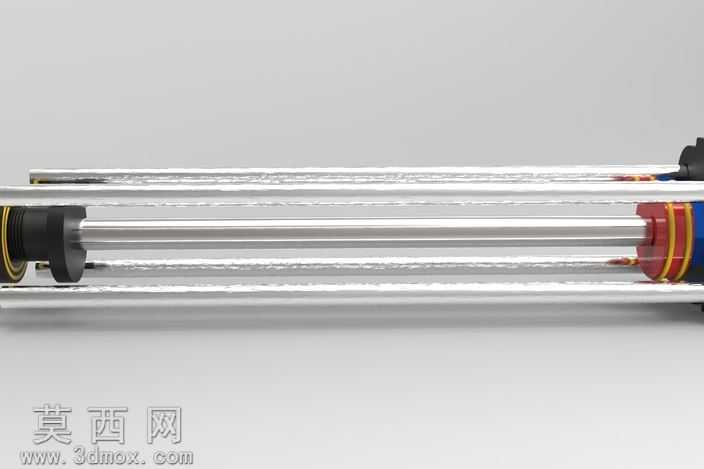

本作品为紧凑型方形端盖液压油缸的三维建模成果，建模过程中严格遵循液压元件的通用设计规范，首先对油缸的整体结构进行拆解规划，将模型划分为缸筒、方形端盖、活塞杆、密封组件、紧固孔位、进出油接口等多个独立建模单元，保证各部件的装配逻辑与实际工业产品完全一致。建模阶段以参数化设计为核心思路，对缸筒的内外径尺寸、活塞杆的伸出长度、端盖的安装孔位间距、密封槽的深度与宽度等关键参数进行精准约束，确保模型可根据实际工况需求快速调整尺寸参数，适配不同的安装使用场景。材质与渲染环节，针对不同部件的实际材质属性进行差异化设置：缸筒主体采用阳极氧化铝合金材质，还原金属表面细腻的拉丝纹理与哑光银白金属质感，通过调整材质的粗糙度、反射率参数，模拟出铝合金材质在自然光下的柔和反光效果；端盖部位与缸筒保持材质一致性，同时对端盖上的四个安装沉孔做了倒角细节处理，还原真实机加工的工艺特征；活塞杆部分采用抛光不锈钢材质，设置更高的反射率与更低的粗糙度，表现出活塞杆表面高光洁度的加工特性；端部的密封缓冲件采用黑色丁腈橡胶材质，调整材质的漫反射颜色与哑光属性，还原橡胶件的磨砂质感与低反光特性。结构设计上，这款油缸采用方形安装端盖结构，相比传统圆形端盖具备更优异的安装定位性能，端盖上预留的四个对称安装孔可实现多方向的固定安装，适配紧凑空间内的设备布局需求；缸筒与端盖的连接部位做了密封槽结构建模，还原实际产品的密封装配逻辑，活塞杆伸出端设置了导向套与防尘密封结构，完整复现液压油缸的内部装配关系。渲染阶段采用三点布光方案，主光源从侧上方投射，勾勒出油缸整体的轮廓线条与缸筒表面的拉丝纹理，辅助光源补充暗部细节避免结构阴影过黑，背景采用浅灰色渐变背景突出模型主体，最终渲染效果清晰展现油缸的外观细节与结构特征，可用于液压系统原理演示、设备装配模拟、产品选型展示等多种场景。
