NX钣金设计异形折边多边形板件

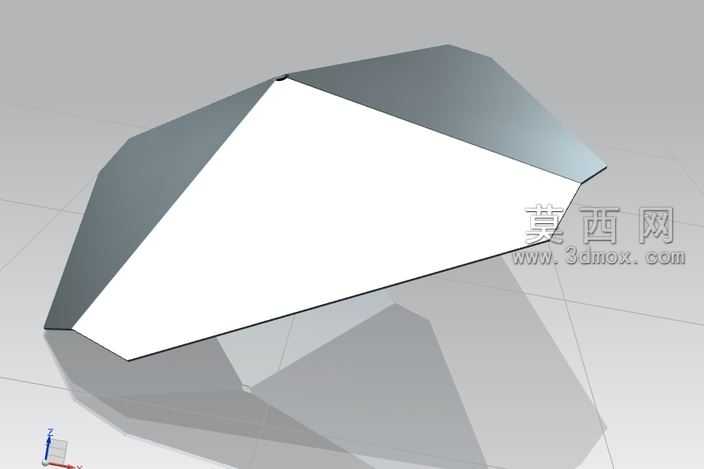

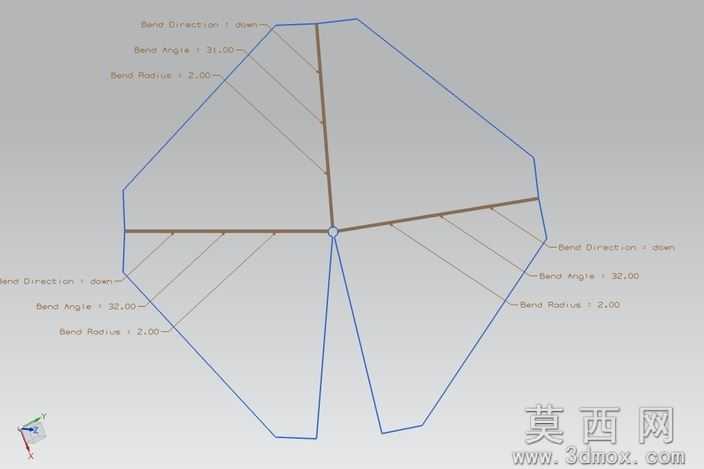

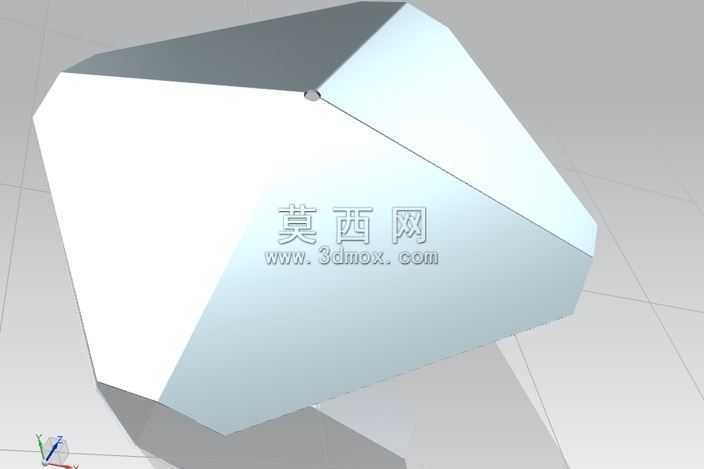

本作品为采用NX软件完成的钣金类板件三维建模作品，建模过程严格遵循钣金设计的工艺规范，从基础草图绘制阶段就精准定位多边形板件的各顶点坐标，确保外轮廓的多边形边长、夹角参数完全匹配设计需求，为后续的钣金特征生成打下精准的几何基础。在折弯特征创建环节，针对板件顶部的多面折边结构，逐一设置每一段折弯的折弯半径、折弯角度、折弯扣除参数，充分考虑实际钣金加工中的材料回弹特性，预留合理的工艺补偿量，保证折边成型后各斜面的拼接精度，避免出现加工后缝隙过大或者面与面错位的问题。材质设置上选用常用冷轧钢板的材质参数，还原金属板材的哑光灰质感，渲染阶段调整环境光的照射角度，清晰呈现折边处的光影过渡效果，直观展示板件的立体结构与折弯形态。结构设计层面，该板件采用一体化钣金折弯成型的方案，无需额外拼接焊接工序，既保证了构件的整体结构强度，也有效降低了后续加工的工序复杂度与生产成本；板件底部保留平整的直边结构，可作为安装基准面适配不同的装配场景，顶部的多斜面折边结构既可以提升板件自身的结构刚性，减少薄板材受力后的形变概率，也能满足特定场景下的导流、遮挡或者外观造型需求。建模过程中同步完成了钣金展开图的参数关联，当调整外轮廓尺寸或者折弯参数时，展开料的尺寸会自动同步更新，可直接对接数控钣金加工设备，输出对应的下料、折弯加工代码，实现设计到生产的参数无缝衔接，整个模型的特征树逻辑清晰，参数化程度高，可根据实际使用需求快速调整板件厚度、多边形边长、折弯高度等核心参数，适配不同规格的使用场景。
