钣金支撑脚结构三维设计方案

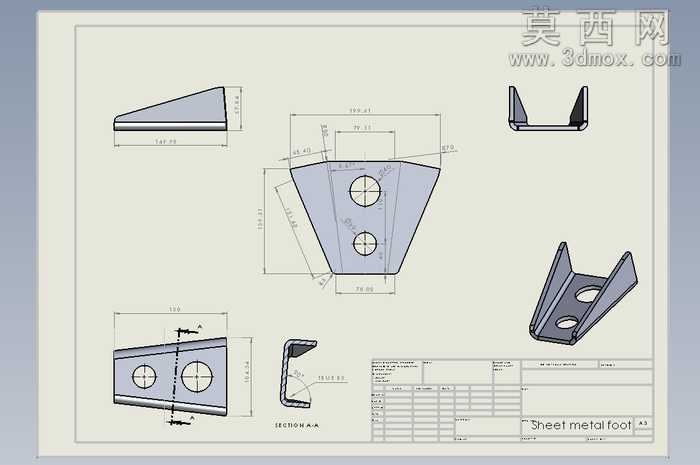

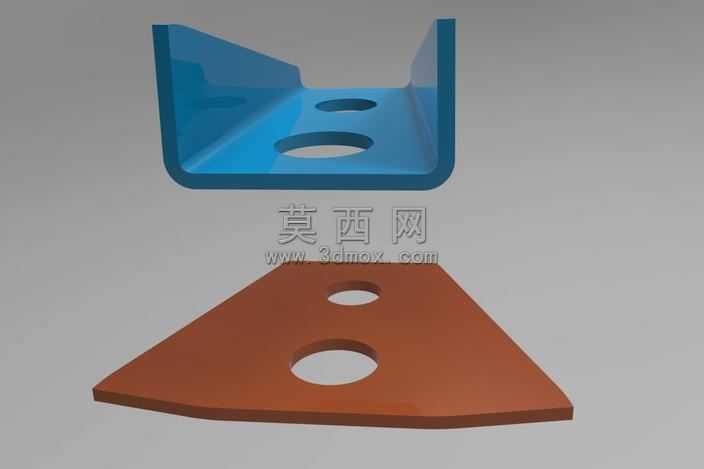

本作品为金属板支撑脚的三维参数化设计成果，建模阶段采用SolidWorks完成全流程特征构建，首先以钣金模块为核心搭建基础轮廓，通过基体法兰特征绘制支撑脚的主体梯形板材轮廓，精准设定板材厚度参数匹配常规五金冲压件的用料规格，随后通过边线法兰特征弯折出两侧的支撑立边，保证立边弯折角度与主体板材呈垂直状态，同时预留出安装孔位的定位基准。建模过程中对两个圆形安装孔采用异形孔向导特征完成构建，严格标注孔位中心距、孔边距等关键尺寸，确保孔位精度满足后续装配的同轴度要求，针对支撑脚端部的斜切结构，通过拉伸切除特征完成轮廓修剪，还原实际冲压加工后的切口形态，同时对所有弯折处添加符合钣金工艺要求的折弯圆角，避免应力集中问题，还原真实加工后的构件形态。渲染阶段借助KeyShot完成效果呈现，为构件赋予冷轧钢板的基础材质，调整金属材质的粗糙度、反射率参数，还原普通五金构件的哑光金属质感，同时添加软质阴影效果，清晰呈现支撑脚不同视角下的结构形态。工程图部分完整输出了该支撑脚的多视角投影视图，包含主视图、俯视图、侧视图以及轴测立体视图，对所有线性尺寸、折弯尺寸、孔位尺寸、角度参数进行完整标注，同时添加了钣金件专属的折弯系数、板材厚度等工艺参数信息，完整呈现该构件的加工要求。设计过程中充分考虑钣金加工的工艺可行性，所有弯折结构均预留合理的折弯避让空间，避免出现加工干涉问题，安装孔位的尺寸设定适配常规规格的紧固件，保证该支撑脚可直接应用于柜体、小型设备的底部支撑场景，整体结构简洁紧凑，在保证支撑强度的前提下尽可能减少材料用料，兼顾结构实用性与加工经济性，所有特征均保留参数化编辑属性，可根据实际使用需求快速调整板材厚度、安装孔距、整体高度等参数，适配不同的承载与安装场景要求。
