层叠式环形虹膜调节机构结构设计

　　这类层叠环形调节结构，最早的应用场景可追溯到光学成像设备的光圈调节单元，随着机械结构设计的迭代，现在已经延伸到工业流体调节、精密工装定位、特种通风阀门、实验设备光路控制等多个场景中，核心作用是通过同轴层叠零件的相对转动，实现中心通径的连续无级变化，相比多叶片式传统虹膜结构，这种三层嵌套的环形结构没有叶片拼接缝隙，通径调节过程中内壁连续光滑，不会出现叶片接缝带来的流道扰动或者光路漏光问题，在对通径内壁完整性要求高的工况下适配性更强。

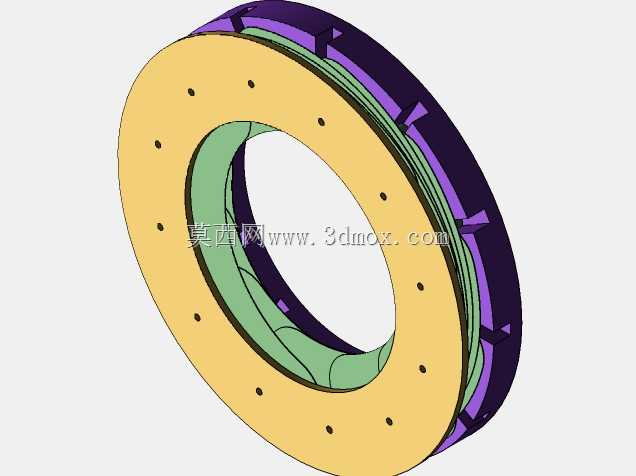

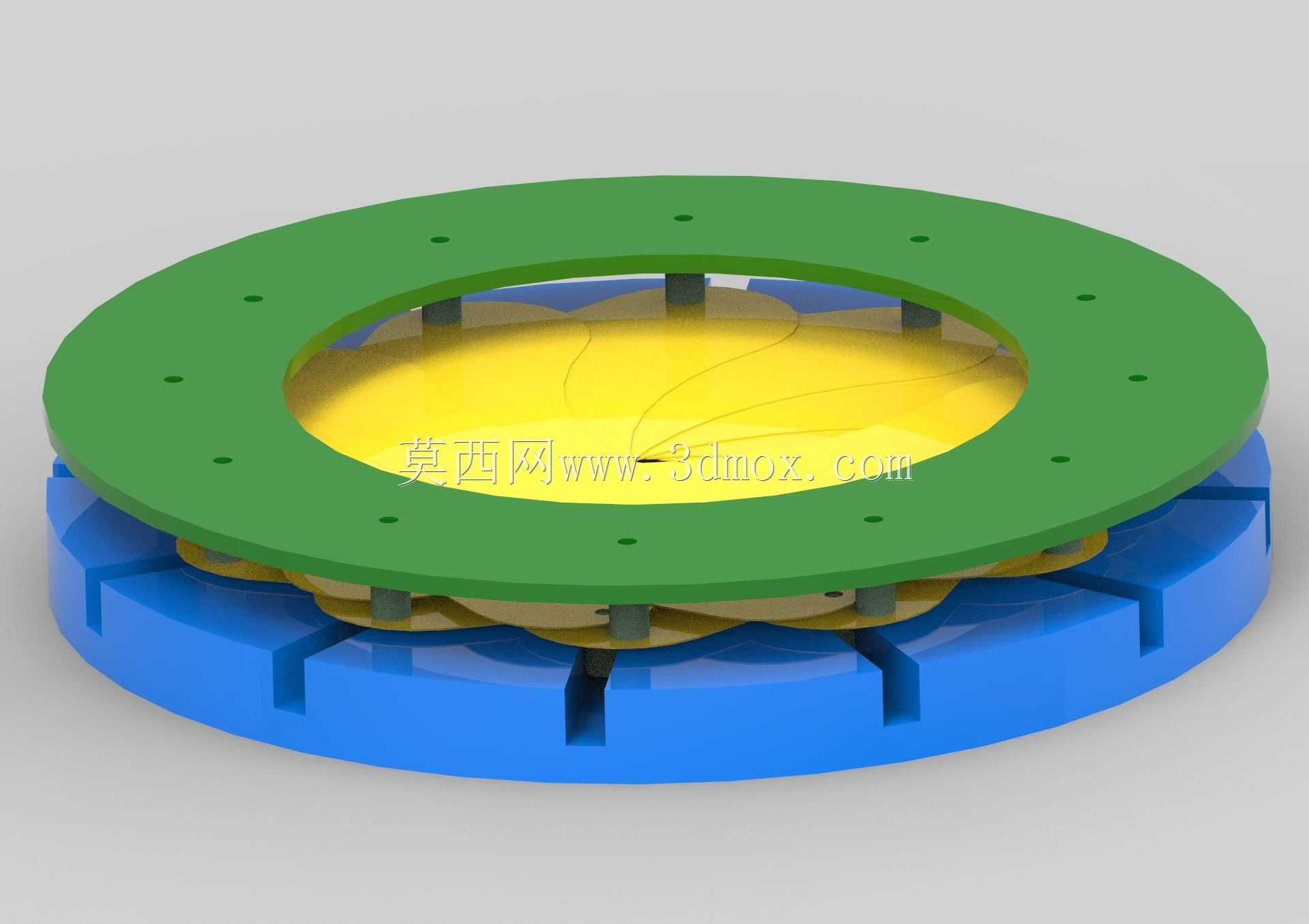

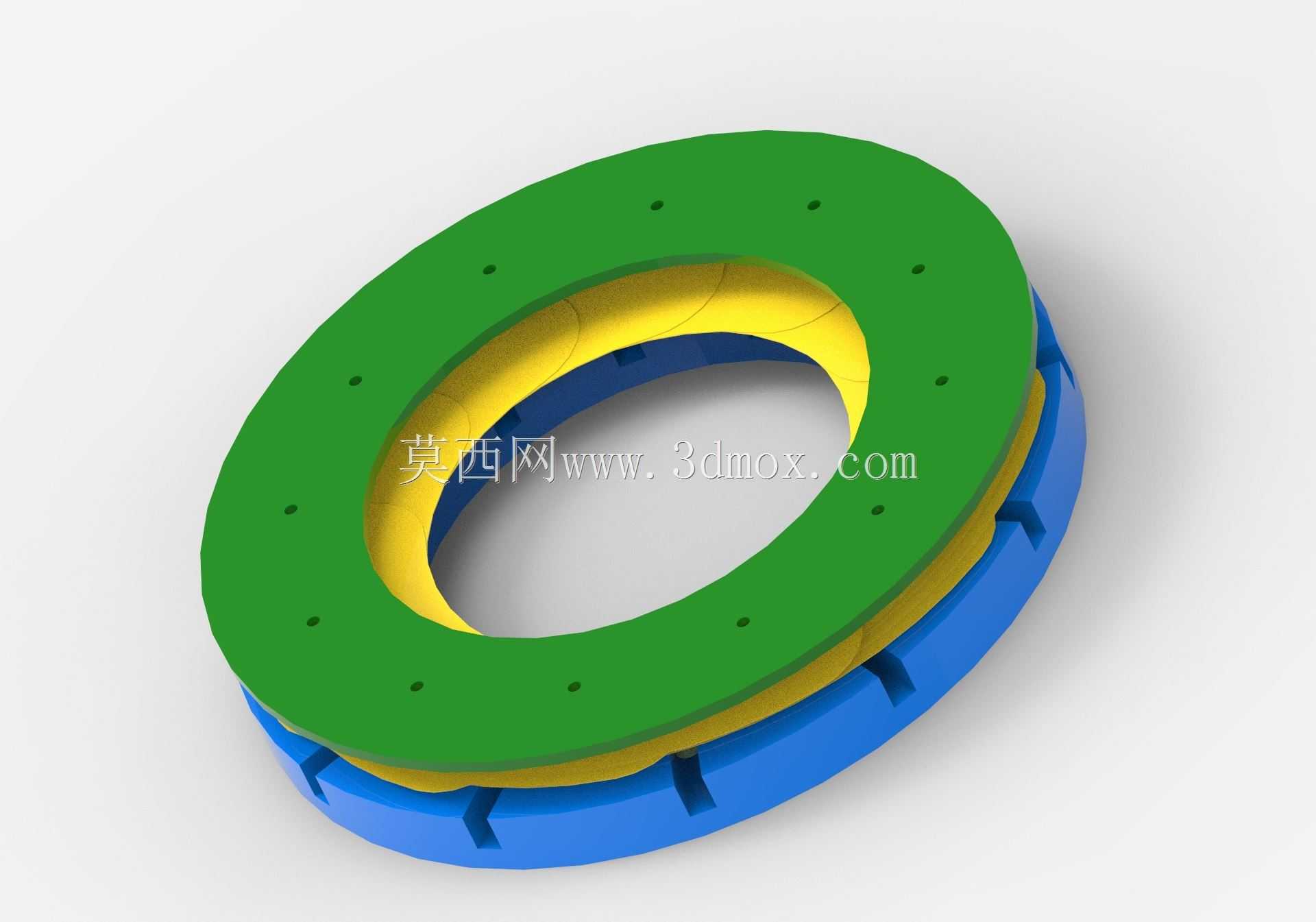

　　从实际功能特性来看，该结构分为三个同轴装配的环形层，最外层的蓝色环为固定基座环，环体内侧均匀分布有斜向导向槽，是整个机构的安装基准，所有装配孔都开设在最上方的绿色固定端盖上，端盖通过周向均匀布置的小孔与基座环锁紧固定，中间的黄色环为活动调节环，环体上的导向凸台嵌入基座环的斜向槽内，当驱动调节环沿同轴方向做周向转动时，凸台会沿斜槽滑动，带动中间环同时产生周向转动与径向的小幅位移，三个环层的内边缘共同围出中心的通径区域，随着调节环的转动角度变化，三层环的内边缘相对位置改变，实现中心通径从最大到最小的连续调节，整个调节行程内各层之间始终保持面接触，没有悬空的薄壁叶片部件，结构刚性远高于传统多叶片虹膜结构，能承受一定的径向载荷与端面压力，不会因为通径两侧存在压差就出现叶片变形卡滞的问题。

　　设计这类结构的时候，首先要确定的是中心通径的调节范围，根据目标工况的最大、最小通径需求，反推三个环层的内孔初始直径、斜向导向槽的倾斜角度与行程长度，导向槽的角度不能设计得过大，否则调节过程中需要的驱动力矩会陡增，还容易出现自锁卡死的问题，角度也不能过小，不然要达到目标调节行程需要的环体周向转动角度太大，会造成整体结构外径尺寸冗余。建模过程中优先以实体特征完成各环层的基体构建，再通过配合关系验证导向槽与凸台的运动干涉情况，确认全行程内各层之间没有运动卡滞、没有多余间隙后，再细化安装孔位、定位止口这些细节特征，导向槽与凸台的配合面要预留合理的滑动间隙，考虑实际加工后的表面粗糙度与装配公差，避免过盈配合导致调节阻力过大，同时也要控制间隙量，防止间隙过大造成通径调节时的中心偏移。

　　从安装边界来看，整个机构为同轴环形结构，安装基准为最外层基座环的下端面与外圆定位止口，上端绿色端盖上的周向小孔为安装固定孔，安装时需要保证机构中心与对接设备的通径中心同轴度误差在允许范围内，否则会出现调节过程中偏心卡滞、通径四周间隙不均的问题。整体轴向尺寸为三层环板的厚度叠加，没有向外伸出的驱动柄或者额外附件，安装时只需要在对接设备上预留对应深度的环形安装槽即可，不需要额外的避让空间，适配紧凑安装空间的工况。实际应用中如果是用于流体调节场景，可以在各层环的接触面上增加密封槽镶嵌密封件，实现通径两侧的介质密封；如果是用于光路调节场景，可以在各层内边缘做哑光发黑处理，减少光路的杂散反射；如果是用于工装定位场景，可以在内边缘增加防滑垫层，避免夹持工件时出现表面划伤。这类结构相比传统的插板阀、蝶阀类通径调节部件，调节过程中通径始终保持正圆形，不会出现阀板遮挡造成的通径形状畸变，在对通径圆度要求高的流量调节、光束限制、圆形工件夹持场景下，有着不可替代的结构优势。建模时所有配合面都采用实体特征构建，没有曲面薄壁的易失真特征，后续导出到其他工程软件做运动仿真、有限元受力分析时，不会出现几何特征错误，能直接对接后续的工程出图、加工工艺编制流程。
