彩色拼接式多节传动链条三维设计

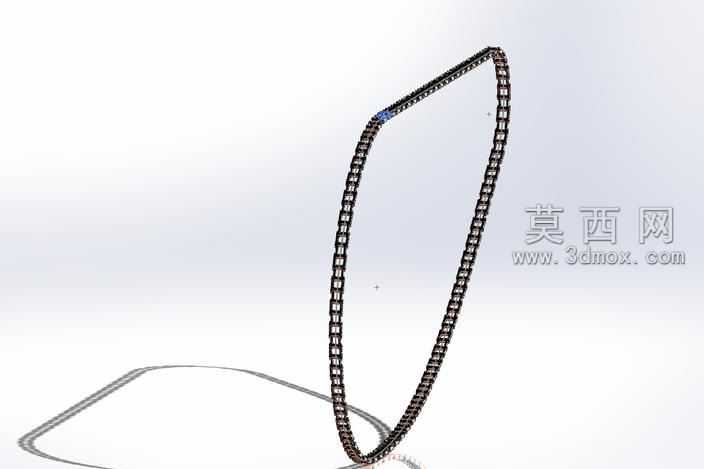

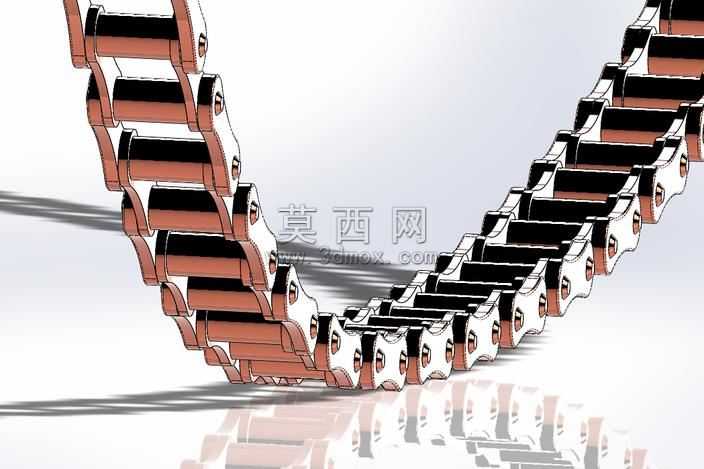

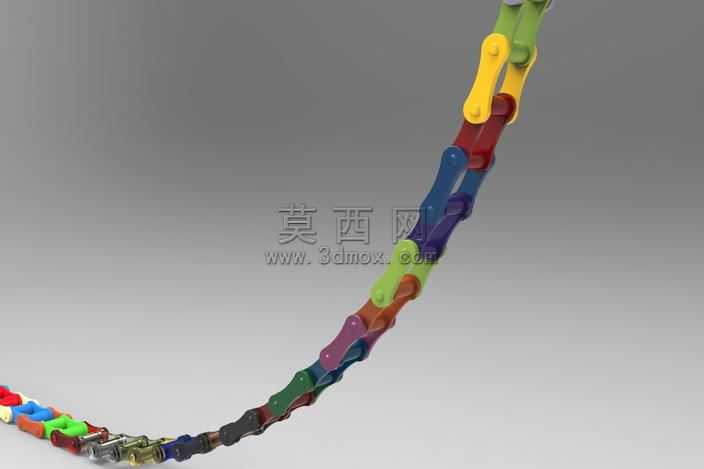

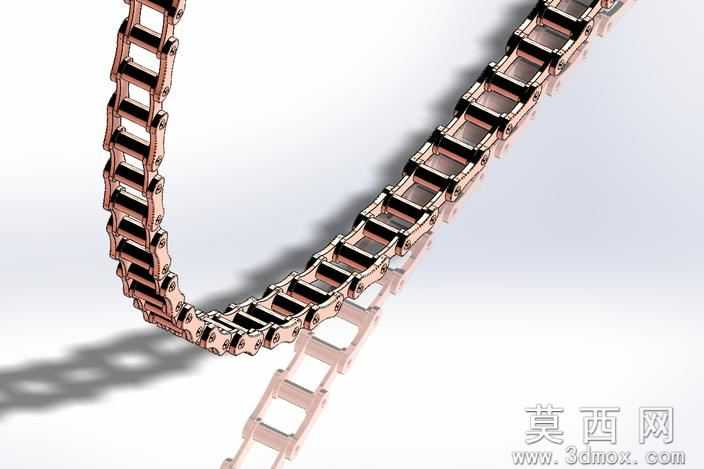

本作品为多节拼接式传动链条的三维设计成果，建模阶段采用SolidWorks2014完成全参数化构建，首先针对单个链节进行独立草绘，精准绘制外链板、内链板、销轴、套筒的截面轮廓，通过拉伸、切除、圆角等基础特征完成单节零件建模，严格控制链板的圆弧过渡尺寸、销轴与套筒的配合公差，保证相邻链节铰接后可实现顺畅的相对转动，无干涉卡顿问题。完成单节零件建模后，通过阵列配合与路径配合功能，沿预设的弯曲传动路径完成整段链条的装配，每一处铰接位置都添加了同轴心与限位配合，还原真实链条的活动自由度，可模拟链条绕链轮传动的弯折运动状态。渲染阶段采用多色差异化材质分配方案，将不同位置的链节分别赋予红、黄、蓝、绿、紫、黑等多种高饱和度的哑光塑料材质，既清晰区分了每一段链节的结构边界，也让整体模型视觉效果更具辨识度，场景采用柔和的无影布光，搭配浅灰色纯色背景，突出链条本身的结构形态与色彩层次，避免多余元素干扰结构展示。结构设计上还原了标准滚子链的核心铰接逻辑，每段链节的尺寸比例符合通用传动链条的设计规范，相邻链节的转动角度范围贴合实际使用场景的弯折需求，既保证了结构的合理性，也通过彩色分段的设计降低了结构观察的理解门槛。设计思路围绕传动链条的结构可视化展开，摒弃传统金属材质的单调表现形式，用分色处理清晰展现链节的串联逻辑，让使用者可以直观观察链条的铰接结构与串联方式，模型可用于链传动原理演示、机械结构教学等场景，所有零件的建模过程保留完整特征树，可根据实际使用需求调整链节尺寸、链条总长度、链板厚度等参数，适配不同的传动工况设计需求，装配过程严格遵循实际链条的组装顺序，从内链节组装到外链节扣合的步骤完全还原真实装配流程，具备较高的结构参考价值。
