通用电气飞机发动机托架结构设计

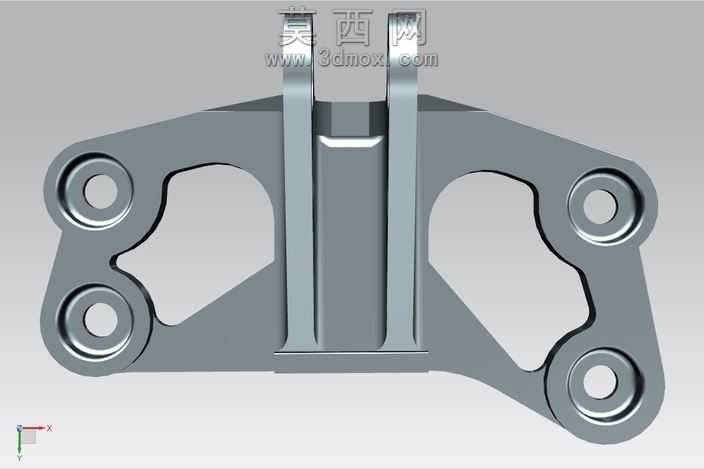

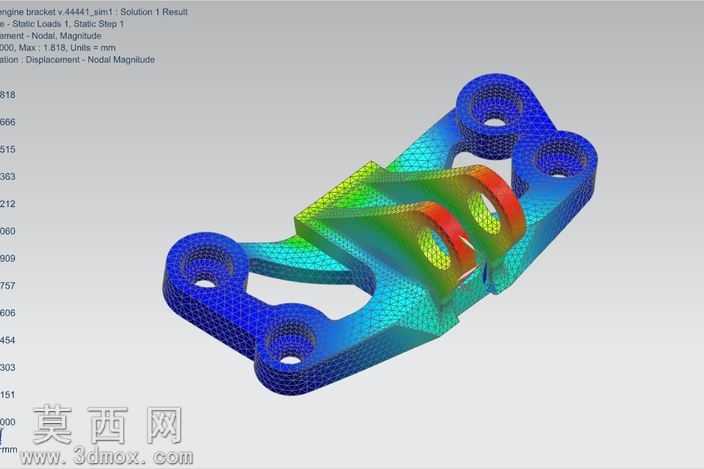

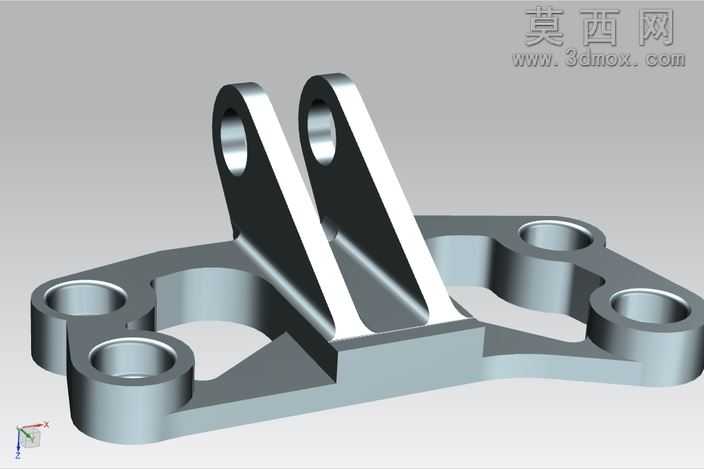

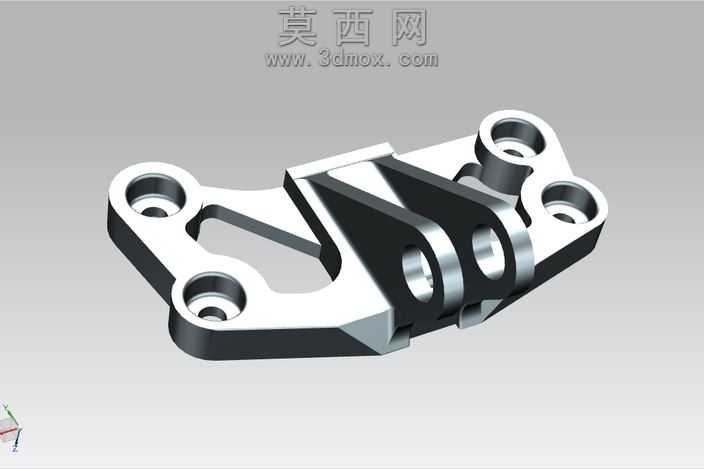

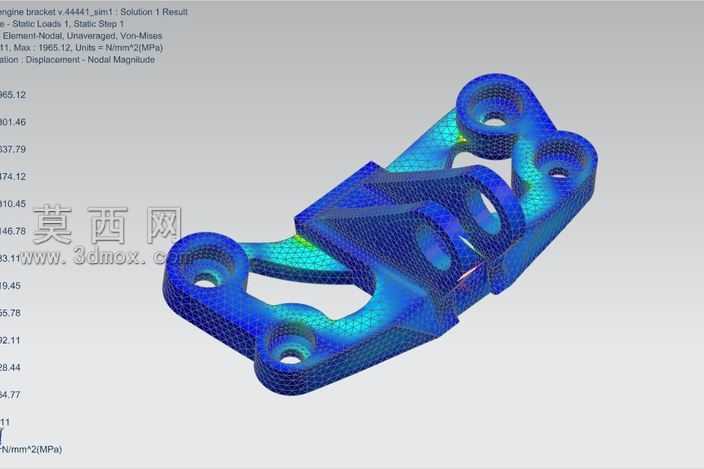

该作品为通用电气配套的飞机发动机托架三维模型，建模阶段围绕航空部件的高可靠性要求展开，首先梳理托架的核心功能定位：作为发动机与机身连接的关键承载构件，需要同时承担发动机自重、飞行工况下的交变载荷与振动冲击，因此建模全程以力学性能需求为核心导向。建模过程中先完成主体承载框架的轮廓搭建，采用一体化的实体建模逻辑构建托架的主承力臂结构，针对多个安装定位孔做精准的同轴度约束，确保孔位的位置精度满足装配公差要求，同时在承力臂的衔接位置做平滑的过渡曲面处理，避免直角结构带来的应力集中隐患。模型完成基础结构搭建后，同步完成了静力学仿真的前置建模配置，对网格做精细化划分，在应力集中的孔位周边、承力梁衔接区域加密网格密度，保障仿真计算的精度。从仿真结果的应力云图可以看到，模型的应力分布呈现合理的梯度变化，高应力区域集中在预设的承力路径上，最大应力值控制在航空构件常用合金材料的许用应力范围内，同时针对垂直加载工况做了位移校核，在35600N垂直载荷作用下，整体最大位移量仅为1.818毫米，满足航空部件的刚度设计要求。材质配置上参考航空发动机托架的常用选材，预设为高强度航空铝合金材质，兼顾结构强度与轻量化需求，模型整体质量控制在0.785千克左右，在满足承载要求的前提下尽可能降低构件自重，适配飞机的减重设计需求。结构设计上采用多安装耳片的布局形式，多个带衬套预留位的安装孔分别对应发动机侧与机身侧的装配点位，耳片与主承力梁之间设置加强筋结构，在不显著增加重量的前提下提升局部结构的抗变形能力，托架的镂空区域经过多轮拓扑优化调整，去除非承力区域的冗余材料，进一步优化构件的重量与应力分布表现。整个模型完整还原了发动机托架从结构设计到仿真验证的全流程参数，可用于航空构件的设计参考、教学演示以及相关结构的优化迭代，所有结构特征均做参数化保留，方便后续根据不同的装机需求调整尺寸参数、更改安装点位布局。
