阿兰德往复转旋转旋顶机构

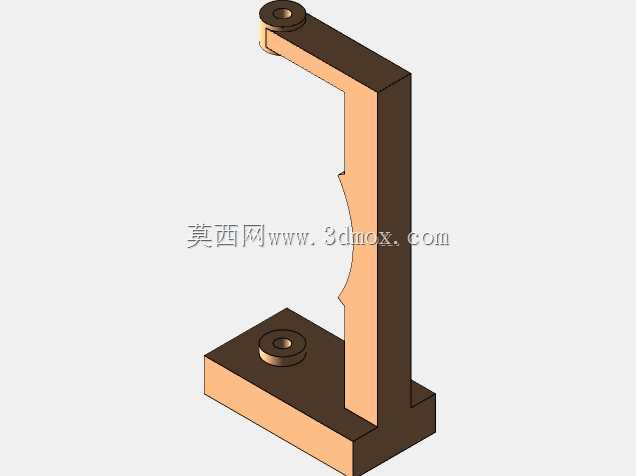

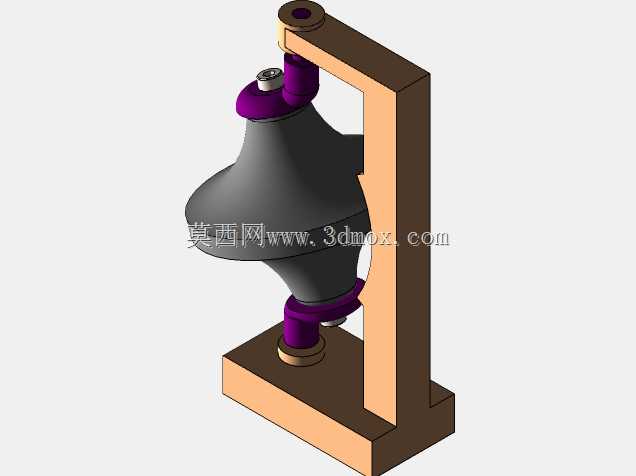

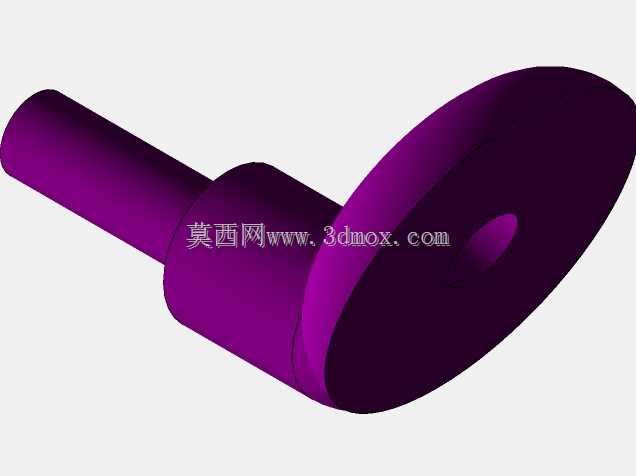

该旋顶机构核心作用是实现往复直线运动到连续旋转运动的转换，在轻工进给设备、小型冲压送料单元、老式纺织机械的间歇传动段都能见到这类结构的实际应用，相比常见的曲柄滑块结构，这类旋顶机构的传动接触更平顺，往复行程内的传动死点范围更小，在小空间安装场景下的适配性更强。从结构设计逻辑来看，整个机构采用立式C型安装架作为承载基体，架体上下两端设置同轴的轴承安装位，用来固定中间的双曲面回转体构件，回转体上下两端的紫色轴套采用耐磨材质设计，既承担径向定位作用，也能抵消回转过程中产生的轴向窜动，避免传动过程中出现卡滞。设计时首先要确认安装架的开口尺寸与回转体的最大回转半径的匹配关系，预留足够的安全间隙，避免往复驱动件接触回转曲面时出现运动干涉；回转体的曲面母线是整个设计的核心，需要根据输入往复件的行程长度、期望的输出转速比来逐点拟合，保证曲面与驱动顶块的接触全程为纯滚动摩擦，减少滑动磨损带来的传动精度损失。安装边界方面，整个机构的底部安装板设置有对称的固定孔位，可直接通过螺栓固定在设备的安装基面上，安装时需要保证上下轴套的同轴度误差控制在0.02mm以内，否则会大幅提升回转阻力，缩短轴套的使用寿命。实际使用过程中，输入的往复驱动件从架体开口侧接触回转体的曲面，当驱动件做上下往复动作时，通过曲面的导向作用推动回转体绕自身轴线连续旋转，不需要额外的换向构件就能实现运动形式的转换，这类结构在低速轻载的传动场景下维护成本极低，只需要定期在轴套位置补充润滑脂即可长期稳定运行，不需要复杂的调校流程。在做三维建模时，需要重点校验曲面与驱动件的接触轨迹，确认全行程内没有曲率突变的位置，避免传动过程中出现冲击载荷，同时要核算架体的受力变形量，保证回转体受侧向推力时架体的变形量不会影响轴套的配合精度。
