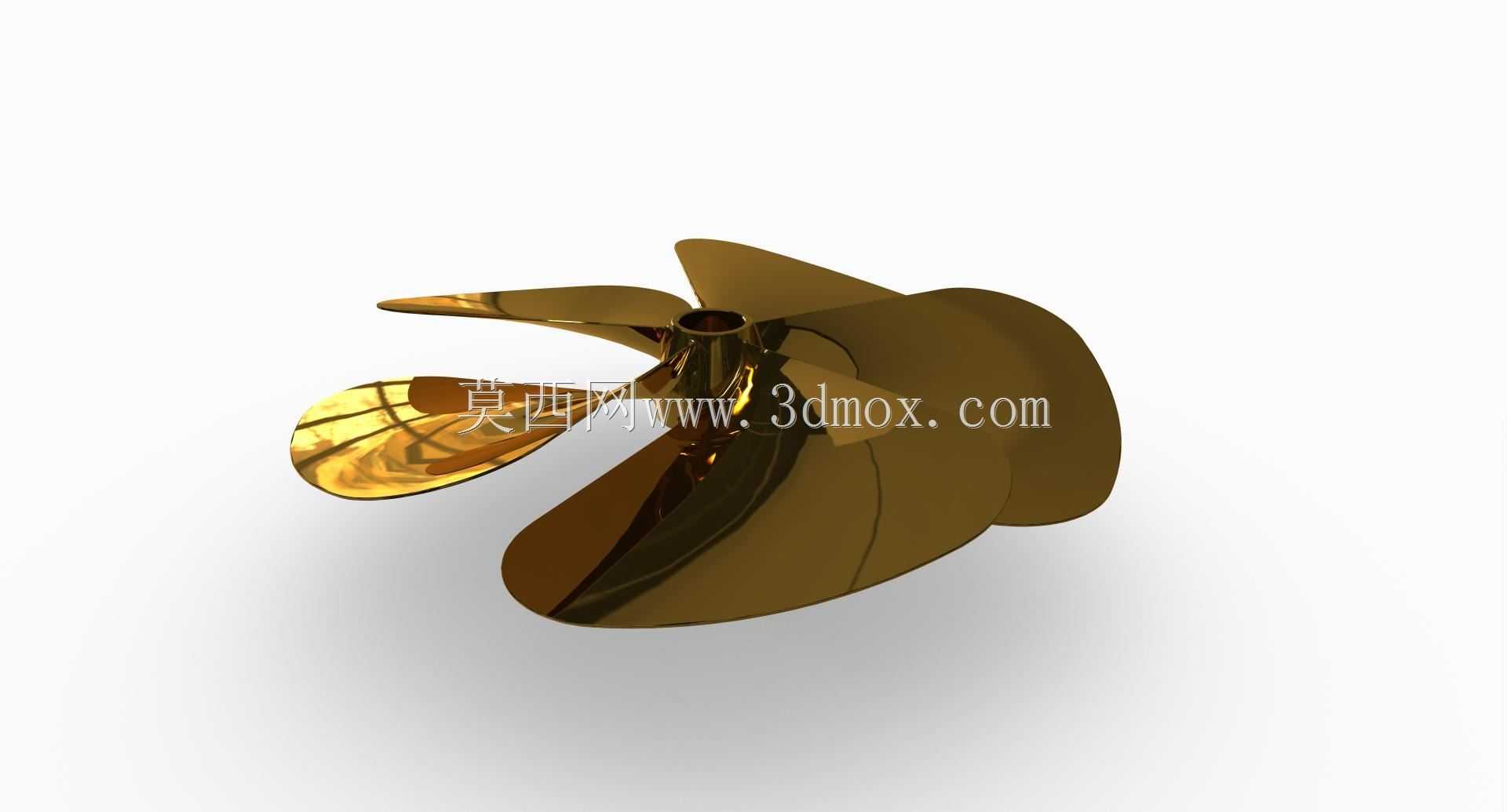

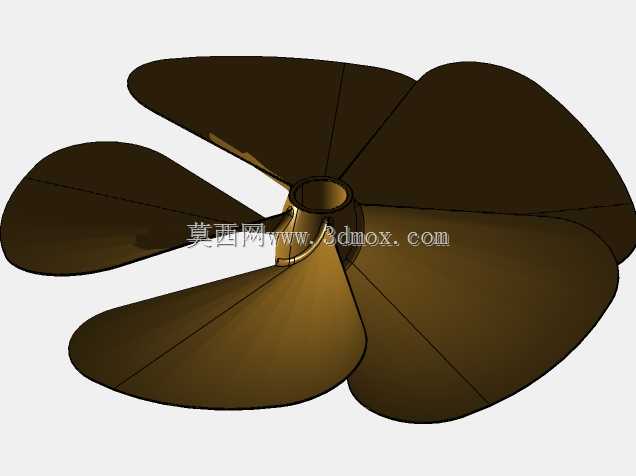

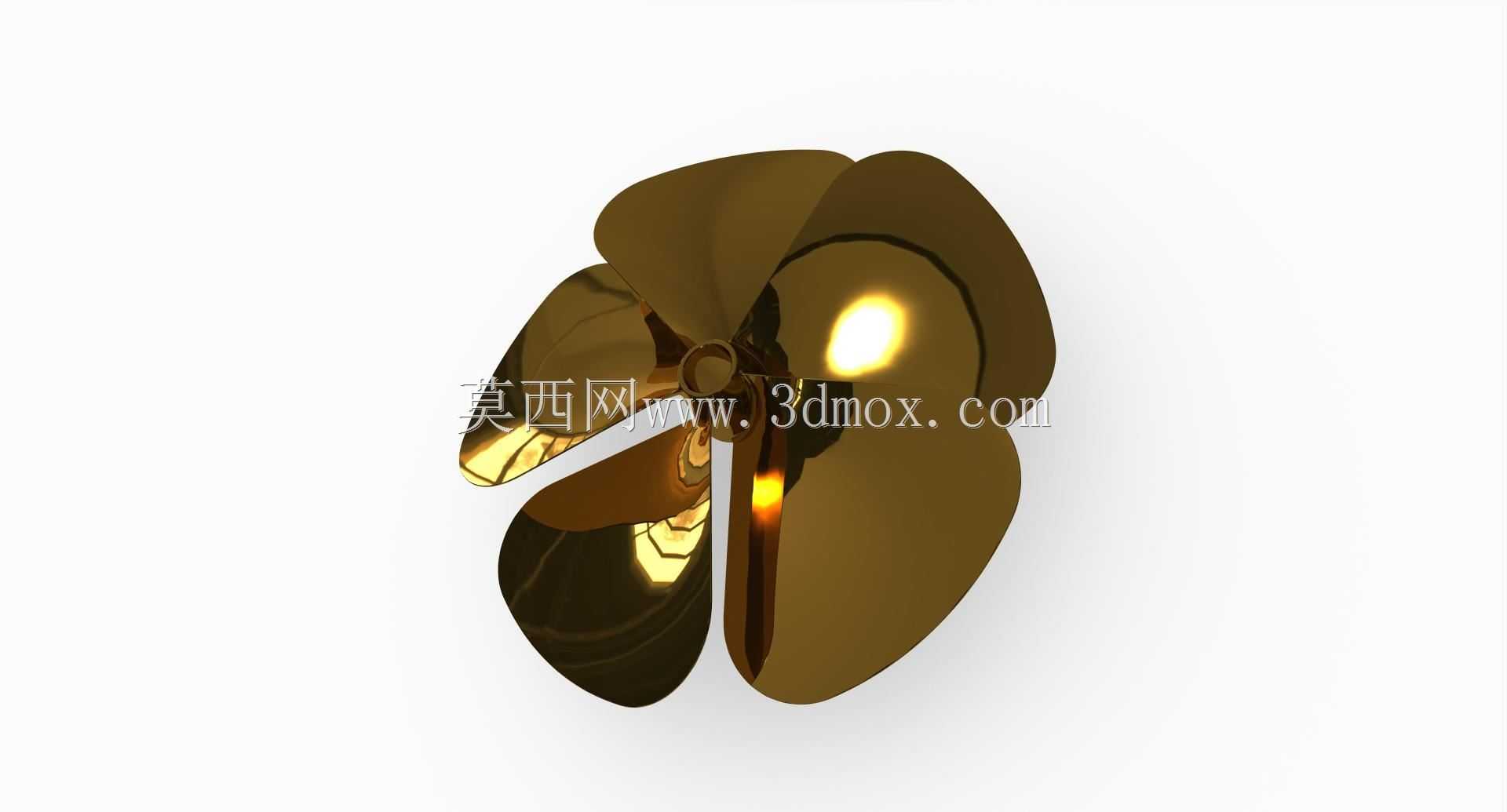

船舶用五叶螺旋推进器结构设计

在船舶动力系统的末端执行部件设计中，螺旋推进器的曲面精度直接决定整船的航行效率与运行平稳性，本次建模的五叶螺旋推进器，针对内河中小型货运船舶的使用场景做了针对性的结构优化。从实际应用场景来看，这类推进器主要适配吃水深度1.2-2.5米的内河船舶，常年在含沙量较高的水域作业，因此桨叶的曲面弧度设计没有追求过高的盘面比，而是在保证推力输出效率的前提下，加大了叶根位置的过渡圆角，减少水流在叶根处的涡流损耗，同时降低泥沙在桨叶表面附着带来的动平衡偏差。设计过程中首先确定的是桨毂的安装边界，桨毂中心的锥孔尺寸严格匹配艉轴的标准锥度，端面的定位止口深度控制在合理公差范围内，保证安装后桨叶端面与艉轴的垂直度偏差不会引发航行时的船体振动。桨叶的曲面建模采用了变螺距设计思路，从叶根到叶梢的螺距角逐步递减，这种设计能够让桨叶在旋转时，不同半径位置的线速度差带来的水流推力更均匀，避免叶梢位置出现空泡效应，延长桨叶的使用寿命。外形尺寸上，该推进器的整体直径适配300-500马力的船用柴油机输出功率，桨叶展开后的最大轮廓不会超出船舶尾部的导流罩边界，安装时不需要额外切割船体尾部结构，能够直接替换同规格的传统四叶螺旋桨，替换后船舶的倒车响应速度有明显提升，五叶结构的对称布局也让航行时的水下噪声更低，减少对内河生态的干扰。建模过程中对叶梢位置做了加厚处理，避免航行时碰到水下漂浮杂物出现卷边变形，叶根与桨毂的连接位置采用了圆弧平滑过渡，没有应力集中的直角结构，能够承受柴油机满负荷输出时的扭矩冲击，在长时间满负荷航行工况下，连接位置的疲劳强度满足内河船舶的年检强度要求。从安装适配性来看，桨毂端面的密封槽尺寸与标准艉轴密封件完全匹配，安装后不需要额外定制密封配件，日常维护时只需要定期检查桨叶表面的附着情况，不需要做复杂的拆解保养，适配大部分内河中小型船舶的运维条件。
