车床用移动式跟刀架结构三维设计

　　在普通卧式车床加工细长轴类工件的场景中，工件自身刚性不足引发的切削振颤、让刀变形是长期困扰加工人员的核心问题，这款跟刀架结构正是为解决该类加工痛点设计的配套支撑构件。从实际加工场景来看，在车削长径比大于10的轴类零件时，仅靠卡盘与尾座顶尖的两点装夹，工件在切削力径向分力作用下极易出现弯曲变形，轻则导致加工出的轴件出现竹节形、棱圆形误差，重则会因为振颤加剧打刀风险，甚至造成工件飞出的安全隐患，而配套安装该跟刀架后，可在切削点附近形成稳定的径向辅助支撑，大幅提升工件切削过程中的工艺系统刚性。

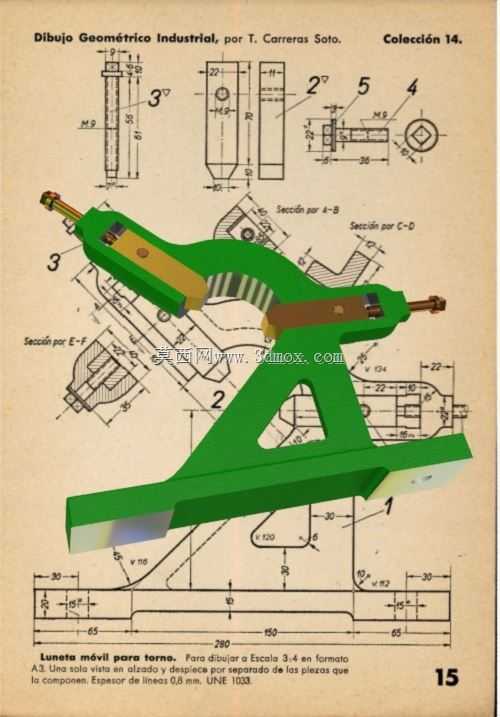

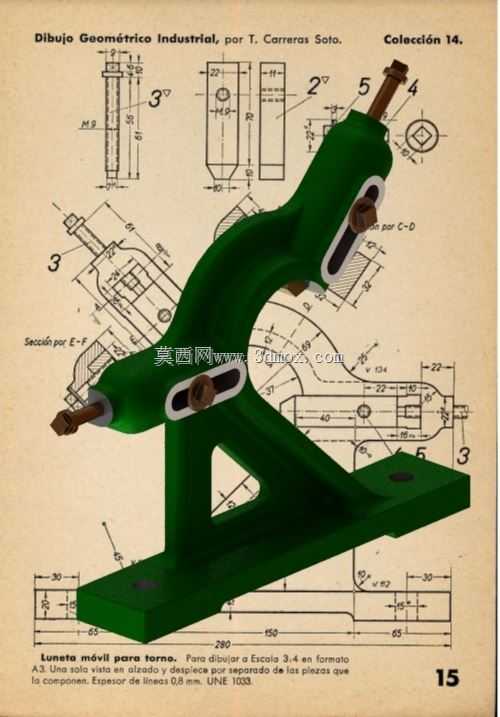

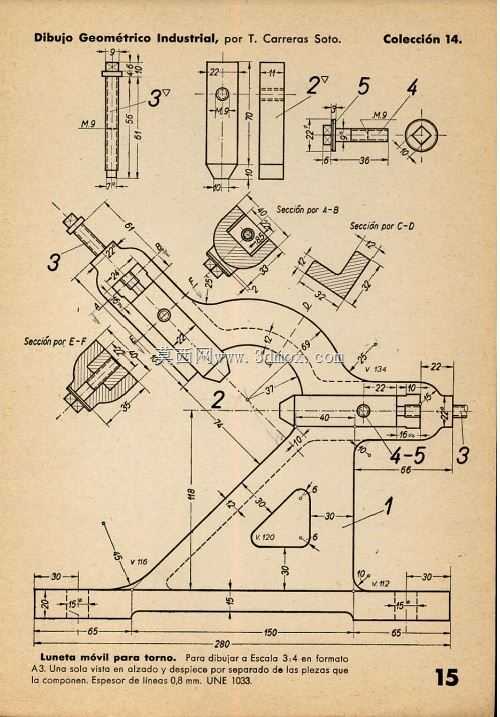

　　该跟刀架采用整体弯臂式铸造基体结构，底部为带安装孔的平直安装座，可通过螺栓直接固定在车床中拖板的对应安装位，随拖板沿床身导轨做轴向进给运动，保证支撑位置始终与车刀切削位置保持固定的相对距离，避免支撑点随进给出现偏移。弯臂部分采用大圆弧过渡的变截面结构，在尽可能降低整体重量的同时保证足够的结构刚度，避免支撑臂自身在切削载荷下出现形变。支撑端配置两个可独立调节的支撑触头，触头采用耐磨铜质材料制作，调节时可通过端部的锁紧螺栓调整伸出长度，适配不同直径的轴类工件装夹需求，两个触头分别从垂直与水平方向抵靠在工件已加工表面，配合车床尾座顶尖形成稳定的三点支撑结构，有效抵消切削过程中的径向切削力。

　　从安装边界来看，该跟刀架的底座安装孔位间距适配普通卧式车床中拖板的标准安装槽尺寸，弯臂的伸出长度经过核算，可覆盖常规小型车床最大加工直径范围内的轴类工件支撑需求，不会在进给过程中与卡盘、尾座或者刀架组件发生运动干涉。支撑触头的调节行程预留了足够的余量，既可以支撑小直径的细长光轴，也可以适配台阶轴的不同轴径支撑需求，触头与工件接触的端面设计为小圆弧面，既保证足够的接触面积降低接触应力，也不会因为接触面积过大刮伤已加工的工件表面。

　　设计过程中重点考量了铸件的工艺性，整体结构避免出现过大的壁厚差，防止铸造过程中出现缩松、变形等缺陷，弯臂处的减重槽在不降低结构强度的前提下减少了材料消耗，同时也方便日常清理切削过程中堆积的切屑与切削液。所有调节螺栓的位置都设计在操作人员便于操作的朝向，不需要额外俯身或者借助特殊工具即可完成支撑间隙的调整，适配车间实际加工时的快速装夹调整需求。在实际使用时，需要先将工件粗车出一段可供支撑触头抵靠的光滑表面，再调整两个触头的抵靠间隙，保证触头与工件表面保持轻微接触的状态，既不能过紧导致工件被顶弯，也不能过松失去支撑作用，配合合适的切削参数，可将细长轴加工的形位公差控制在工艺要求范围内，大幅降低细长轴类零件的加工难度。
