双端可调式导线导向输送执行机构

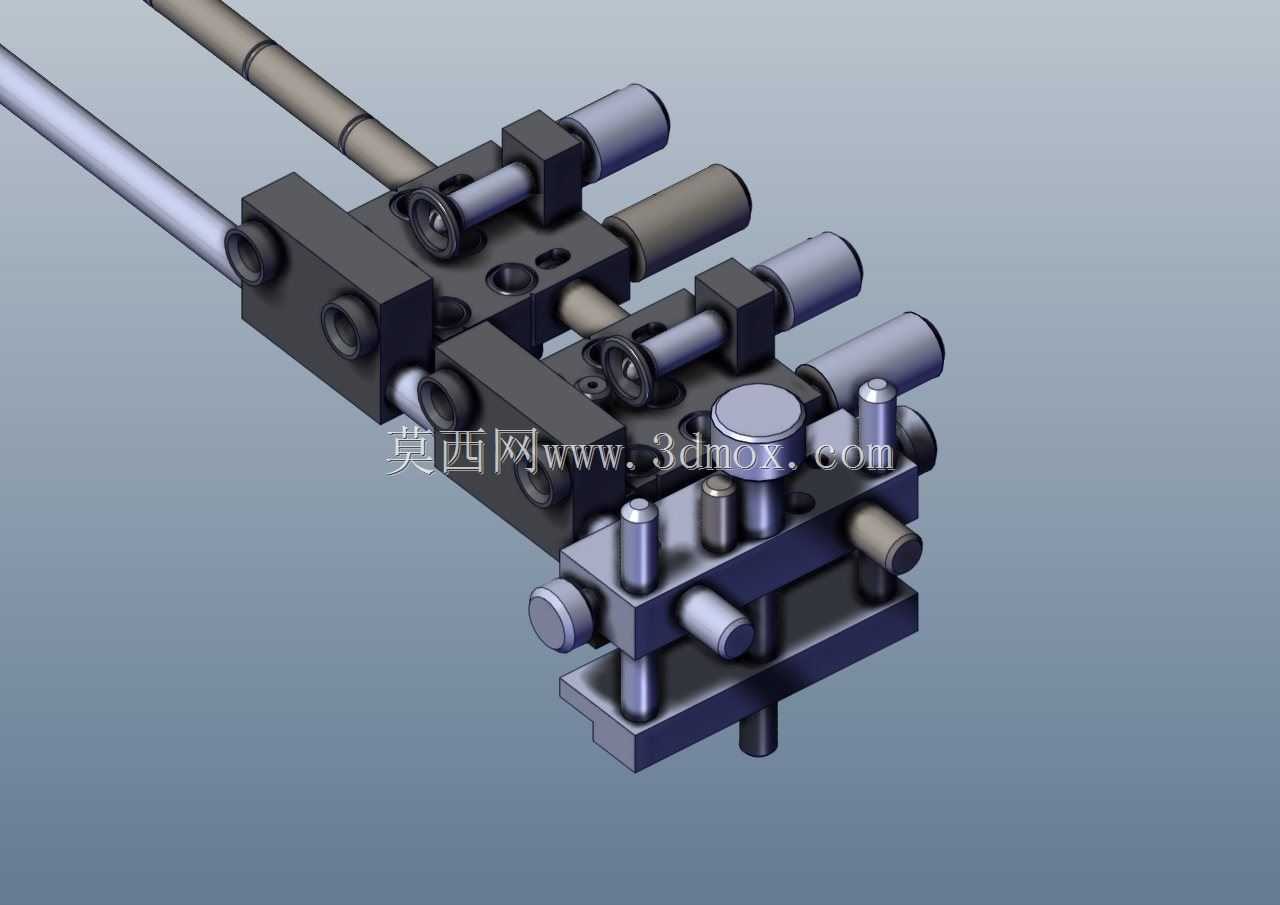

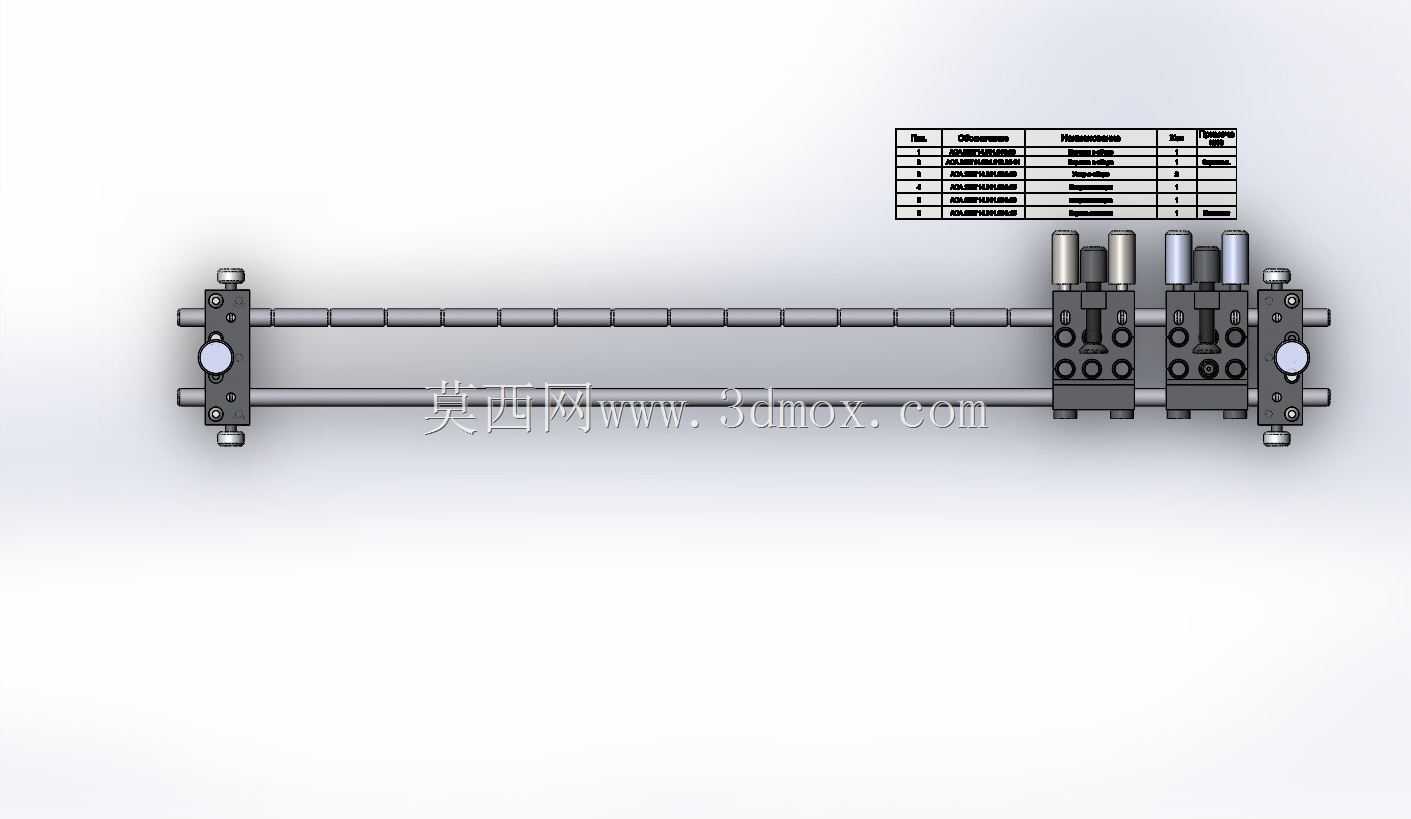

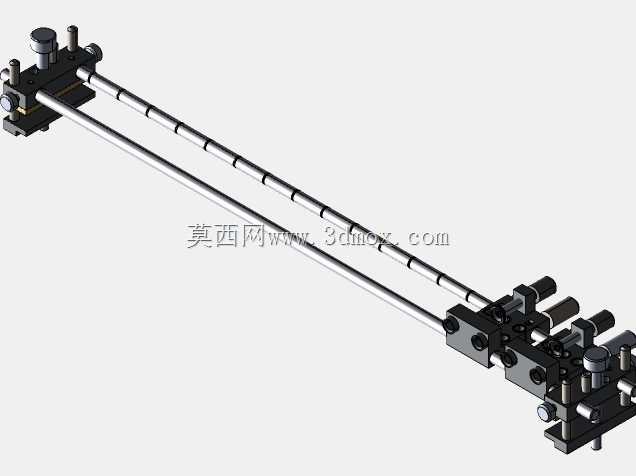

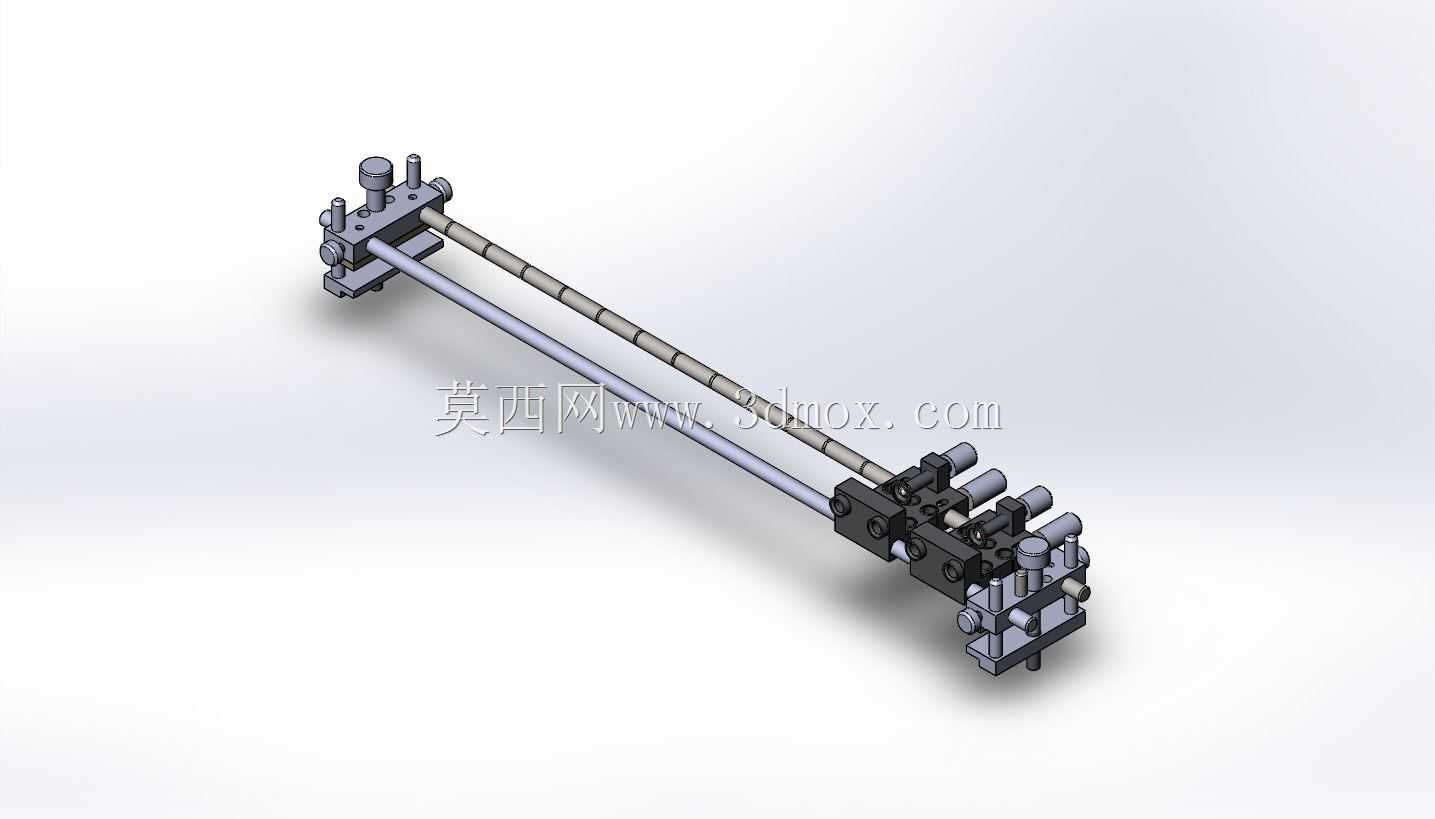

该导向输送机构主要应用于线束加工、电子元件组装、细径线材裁切等产线的导线精准送进工位，可适配直径0.8mm至6mm的单股铜芯线、多股绞合线以及带绝缘层的柔性导线，在端子压接、线束搪锡、导线定长裁切等工序中承担导线的轴向导向与位置保持作用，避免送线过程中导线出现偏摆、拱起、错位等问题，保障后续加工工位的对位精度。从结构设计来看，机构采用双端对称布置的夹持调节单元，通过两根平行光杆实现两端单元的间距可调，可根据不同加工工位的跨距需求调整安装位置，光杆表面做硬氧耐磨处理，长期滑动调节不会出现拉毛、卡滞问题。两端的夹持模块集成了多组顶紧调节螺钉，可根据导线直径调整夹持槽的开合度，每个夹持单元预留了三个独立的导线穿装通道，可同时完成三根导线的同步导向送进，适配多通道并行加工的产线需求。安装边界方面，单端夹持模块的安装基面为平面结构，预留了两个M4螺纹安装孔，可直接固定在设备的安装立板或线性滑台上，两端单元最小间距可缩至120mm，最大拉开间距可达480mm，整体机构的最大外轮廓宽度为62mm，高度为48mm，不会占用过多的产线安装空间，适配紧凑型自动化设备的布局要求。设计过程中重点考虑了导线送进的低阻力需求，夹持槽口做了R0.5的圆角倒边处理，导线穿送过程中不会刮伤绝缘表层，夹持单元内部的导向通道内嵌了聚四氟乙烯衬套，导线高速送进时摩擦系数可控制在0.1以内，不会出现送线卡顿、绝缘层磨损掉屑的问题。两端的调节螺钉采用细牙螺纹设计，调节精度可达0.1mm，可针对不同线径的导线实现精准的夹持力调整，既不会因为夹持过紧增大送线阻力，也不会因为夹持过松导致导线送进过程中出现窜动偏移。该机构可直接与气动送线器、伺服送线辊配合使用，不需要额外加装转接配件，夹持单元侧面预留了传感器安装位，可加装光纤传感器检测导线是否到位、是否出现断线情况，适配自动化产线的信号采集需求。在实际产线应用中，该机构可替换传统的单孔导线导嘴，解决了传统导嘴无法同时适配多根导线、间距调整不便、易刮伤线皮的问题，尤其在多Pin端子压接工序中，可保障多根导线的送进位置一致性，将端子压接的对位不良率降低60%以上。
