刹车片边缘自动折弯加工专用设备

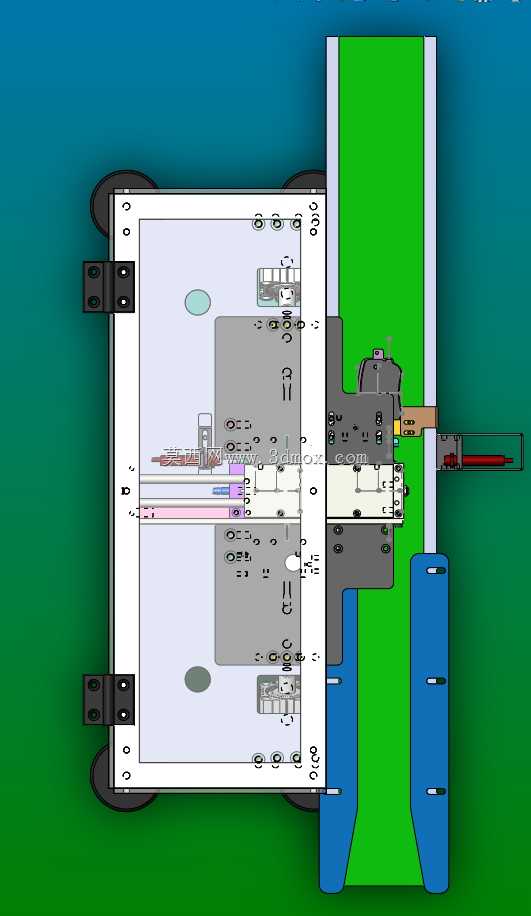

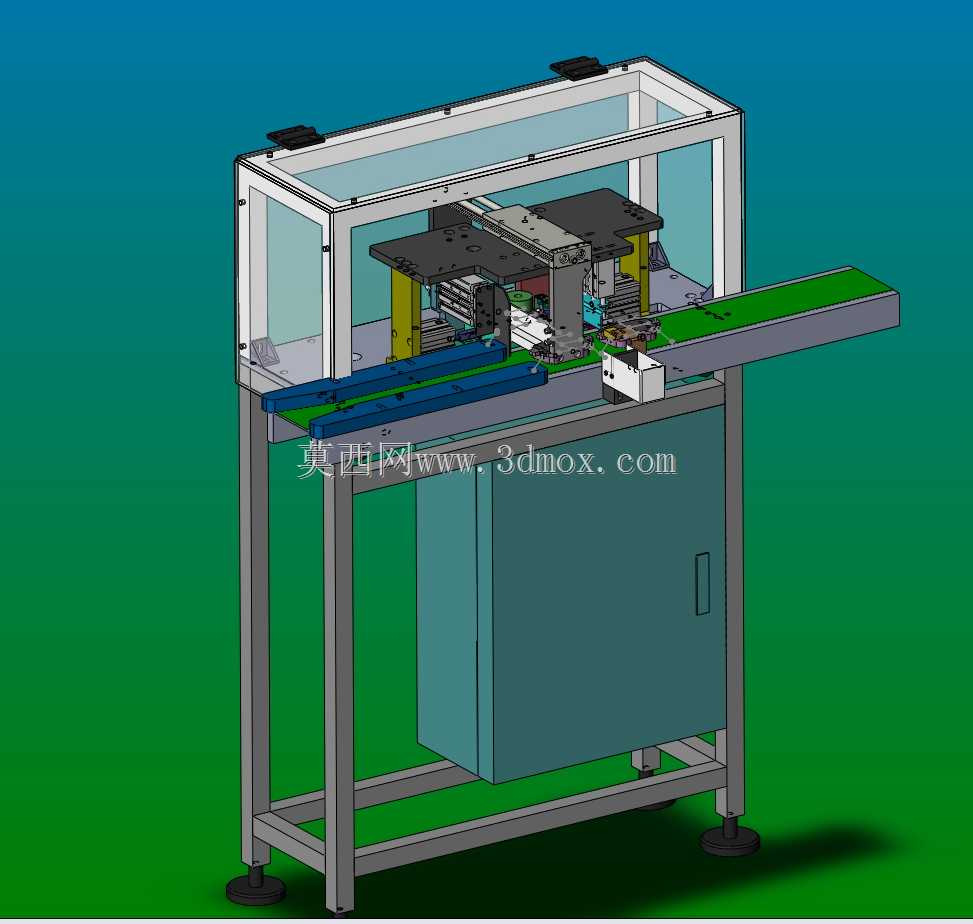

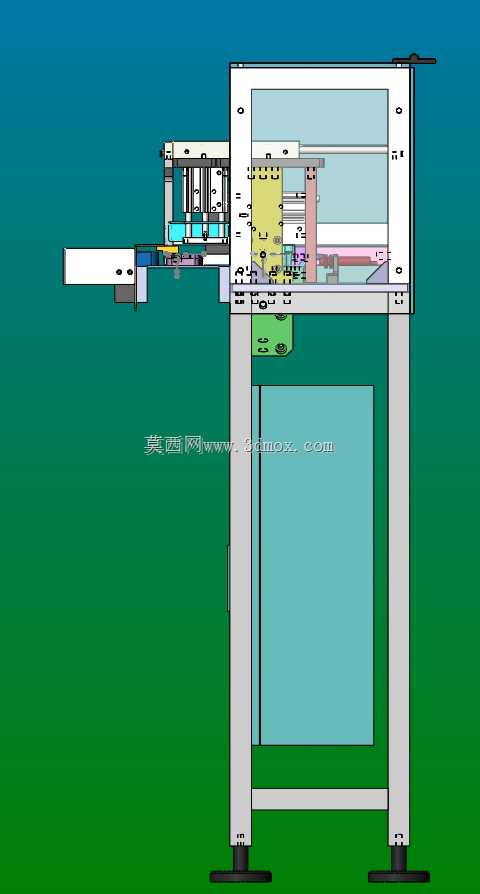

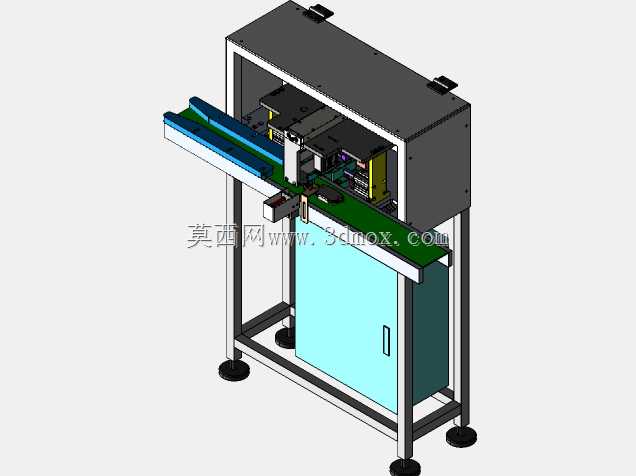

在汽车制动零部件的加工产线环节，摩擦片也就是刹车片的边缘折弯工序，长期以来存在人工定位偏差大、折弯角度一致性差、边角成型后应力分布不均的问题，这款专用折弯设备正是针对该工序的痛点完成的结构设计，可直接接入刹车片前段裁切、后段磨削的流水产线，无需额外搭建独立作业工位。设备采用带透明防护围挡的框架式机身结构，下部为一体式电气柜安装腔体，支撑脚采用可调式防滑减震脚杯，可适配车间不同平整度的地面安装需求，安装时仅需预留输送带对接的前后延伸空间，机身侧向预留维护检修门，日常调整折弯模头、清理加工碎屑时无需拆解上部防护结构，大幅降低日常运维的拆装工作量。从功能实现逻辑来看，设备前段对接入料输送带，待加工摩擦片随输送带进入定位工位后，侧边的导向挡条会先完成工件的X向基准对齐，随后顶升定位机构将工件抬离输送带面，避免折弯过程中输送带受力产生形变影响折弯精度，两侧的折弯执行模组采用同步驱动结构，可根据不同型号刹车片的折弯尺寸要求，调整模头的进给行程与下压角度，确保摩擦片两侧边缘的折弯弧度、折边高度完全符合制动总成的装配公差要求，折弯完成后定位机构回落，工件随输送带送入下一加工工位，整个作业流程无需人工干预，单工位加工节拍可匹配整条刹车片产线的流转速度。设计阶段充分考虑了摩擦片加工过程中产生的磨屑散落问题，折弯工位下方设置了倾斜式导屑槽，加工产生的碎屑会沿导屑槽滑入设备侧方的集屑抽屉，无需操作人员频繁停机清理作业区域；上部的透明防护围挡采用铝型材框架搭配亚克力板的结构，既可以全程观察内部加工状态，也能避免折弯过程中可能出现的工件崩边碎屑飞出伤人，同时围挡上部预留了除尘接口，可直接对接车间中央除尘系统，将加工区域的粉尘抽排至净化装置，符合汽车零部件加工车间的职业健康防护要求。设备的输送带高度与常规刹车片加工产线的输送面高度保持一致，对接时无需额外增设过渡抬升机构，机身的安装固定孔位按照通用工业设备的安装间距设计，可直接固定在车间常规的设备安装地坪上，不需要额外做特殊的地基处理；折弯模头采用快拆式安装结构，切换不同规格的刹车片加工需求时，仅需松开模头的紧固螺钉即可完成更换，单次换型时间控制在十分钟以内，适配多品种小批量的刹车片生产订单需求。
