自动化精密键合加工用工装夹具结构

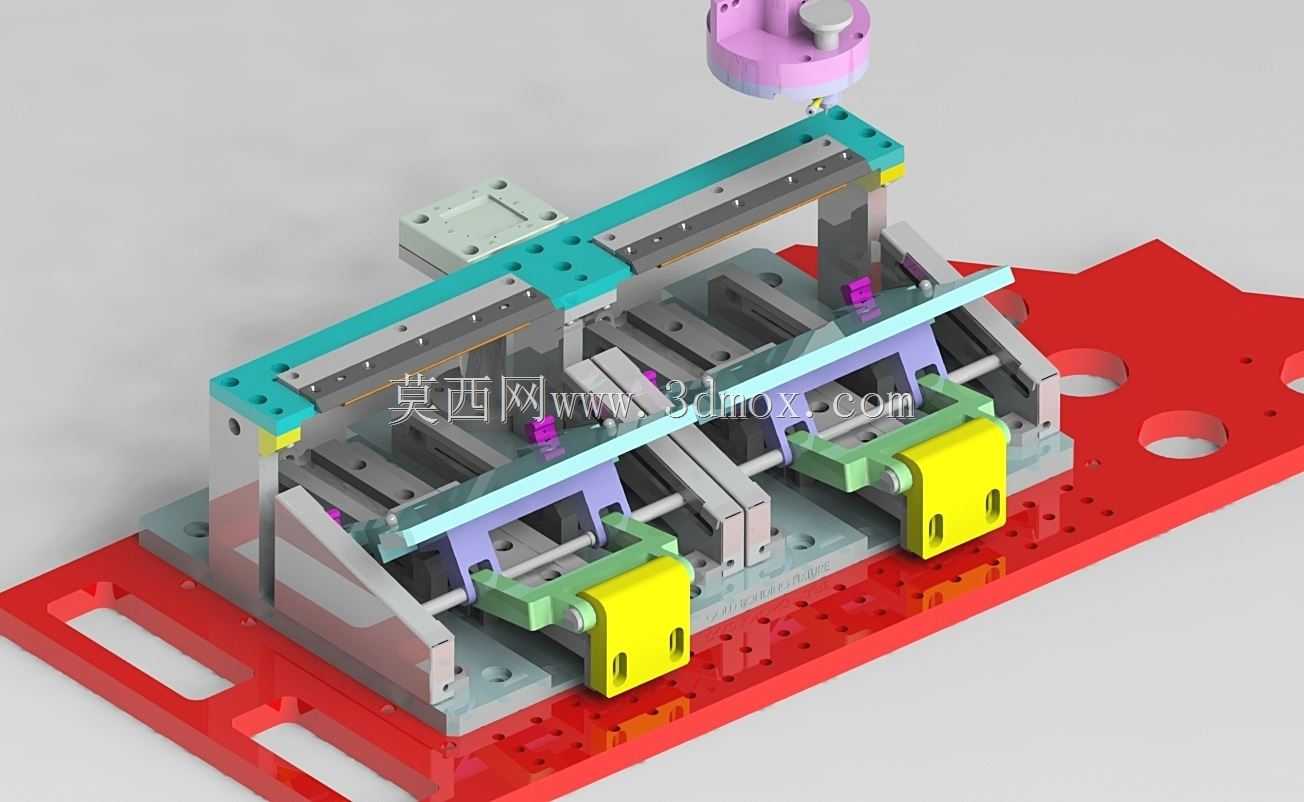

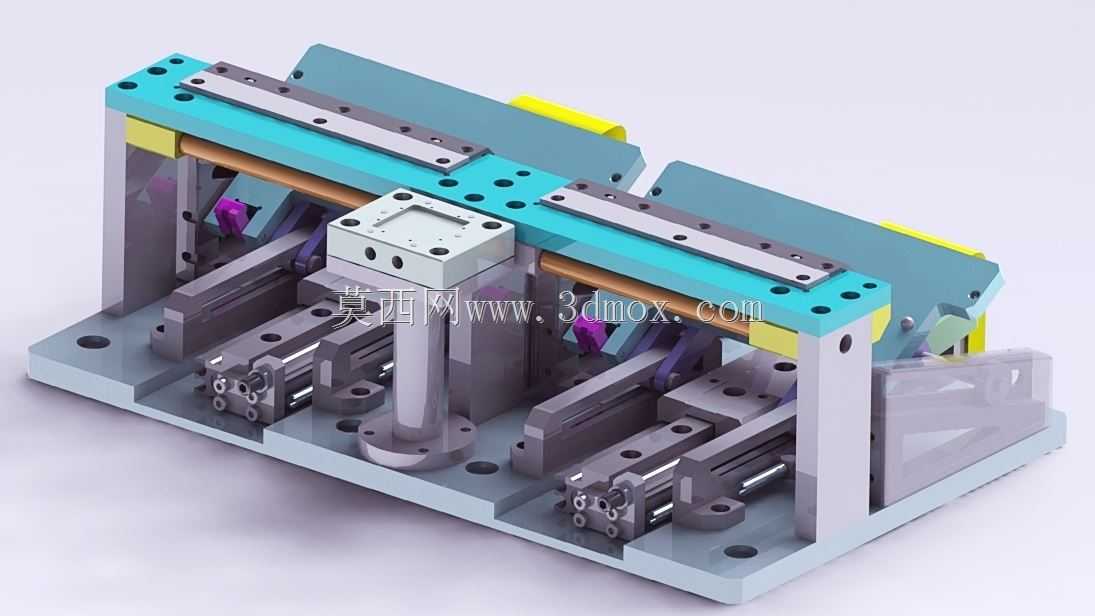

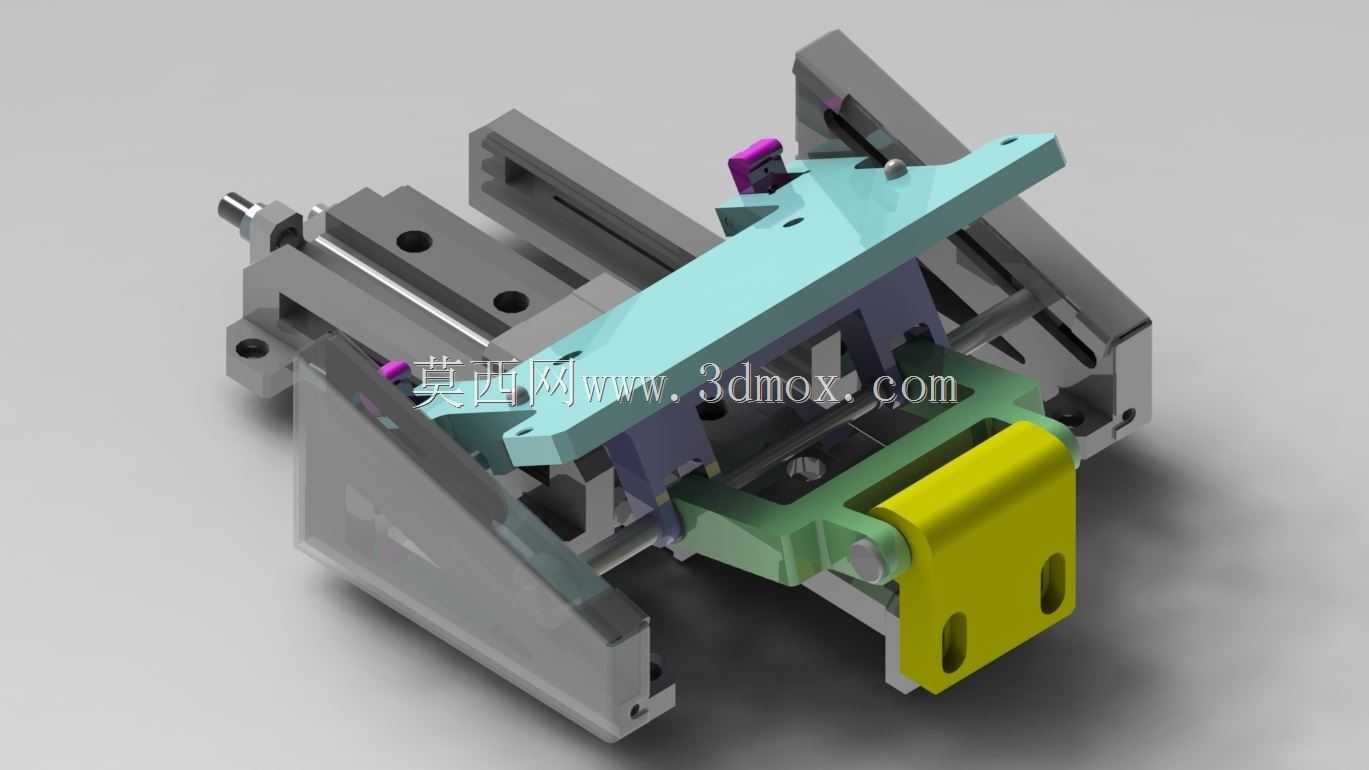

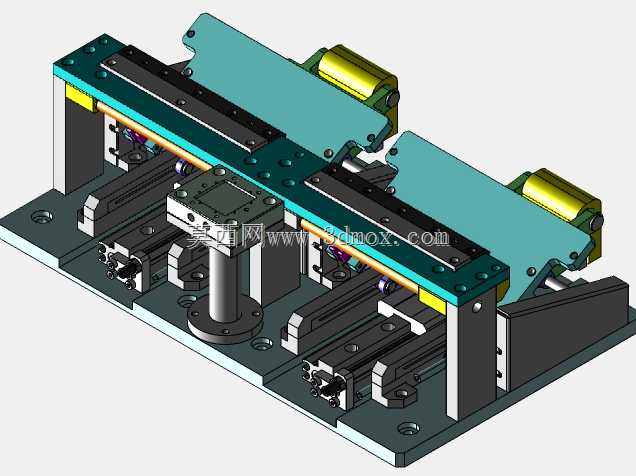

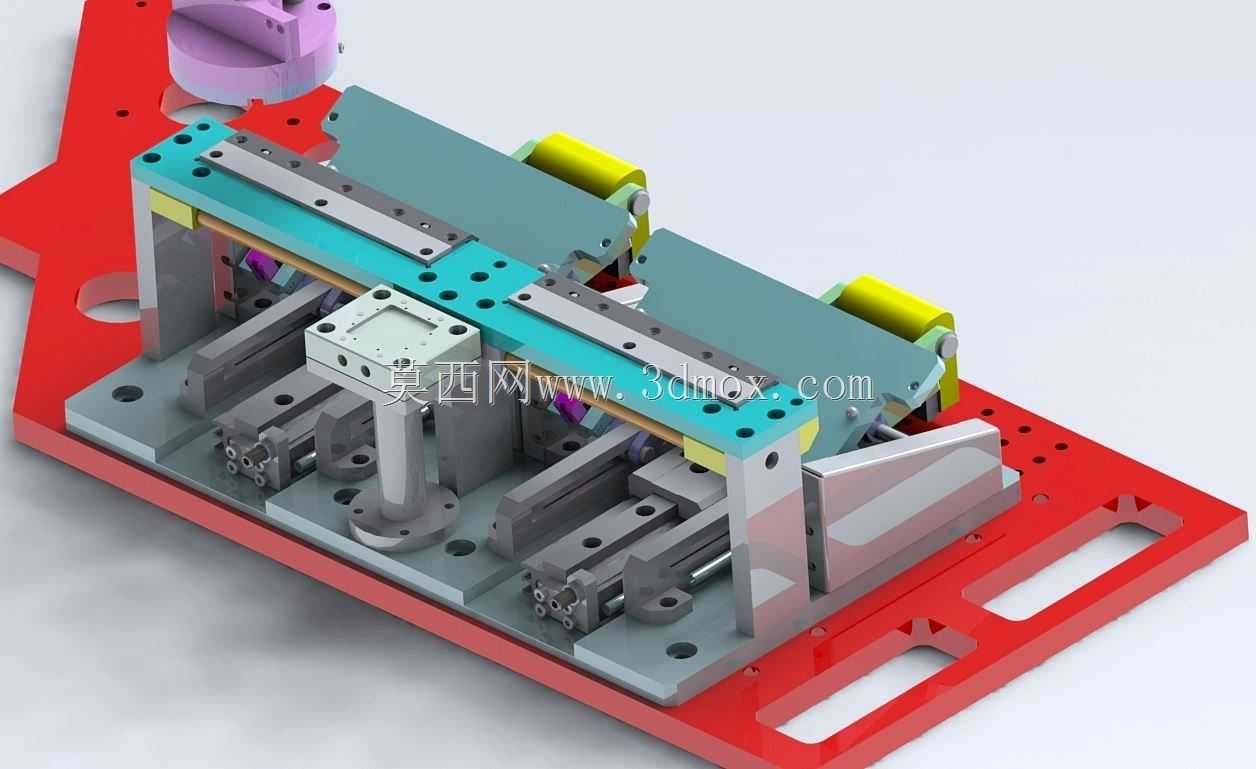

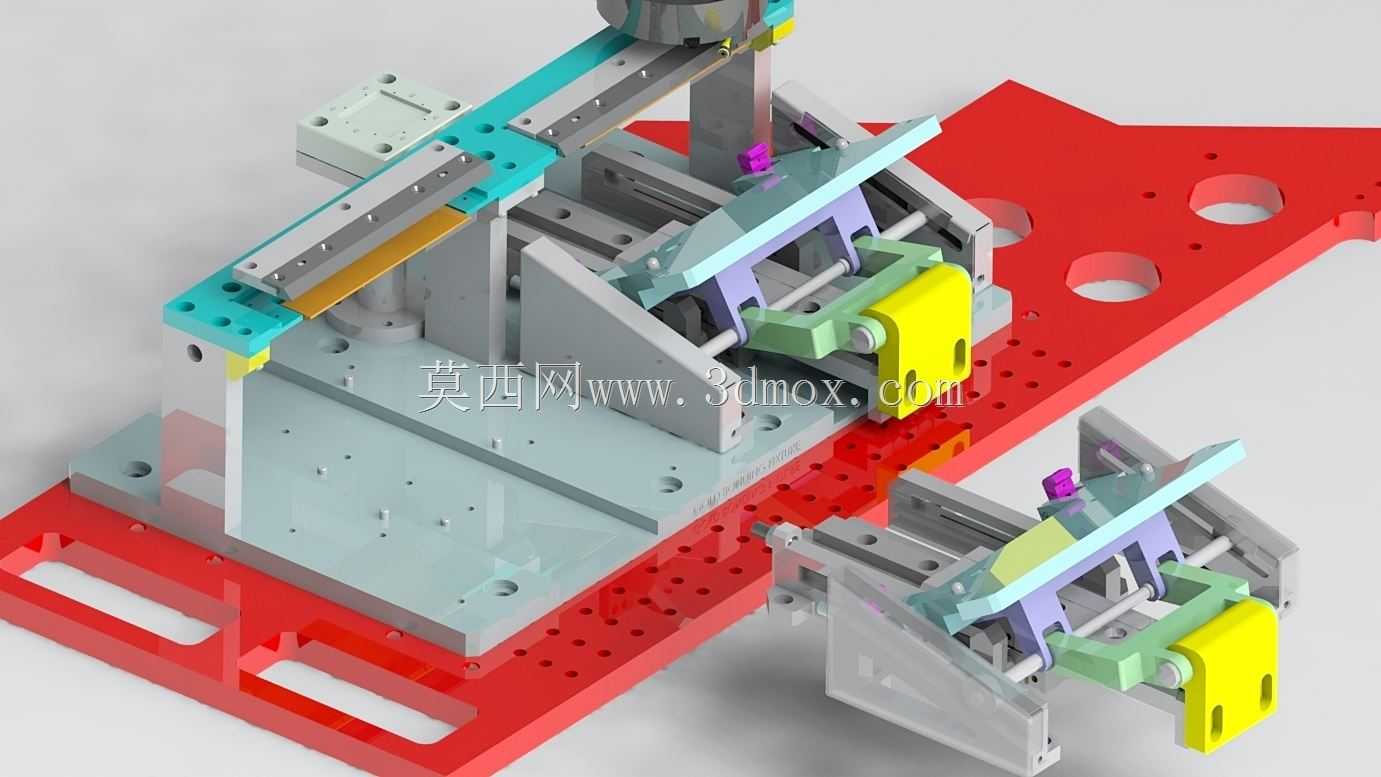

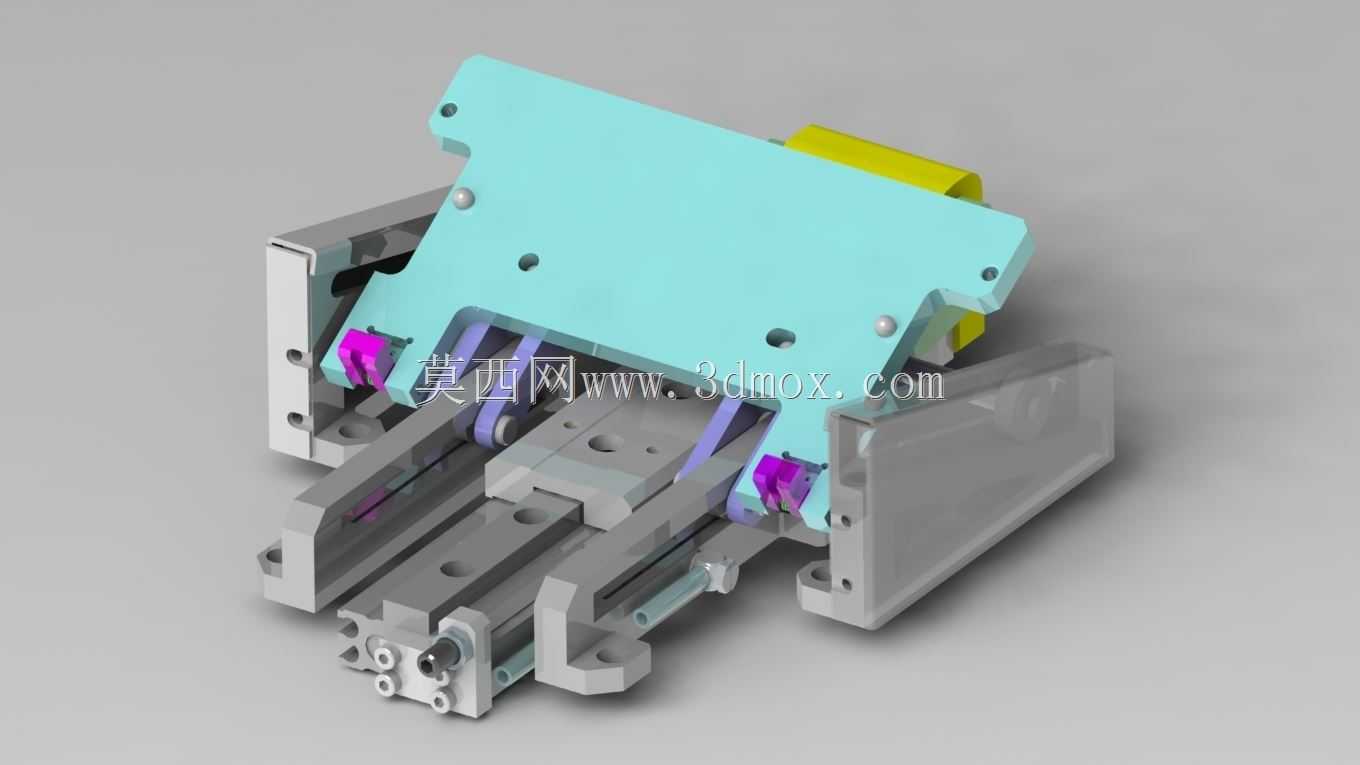

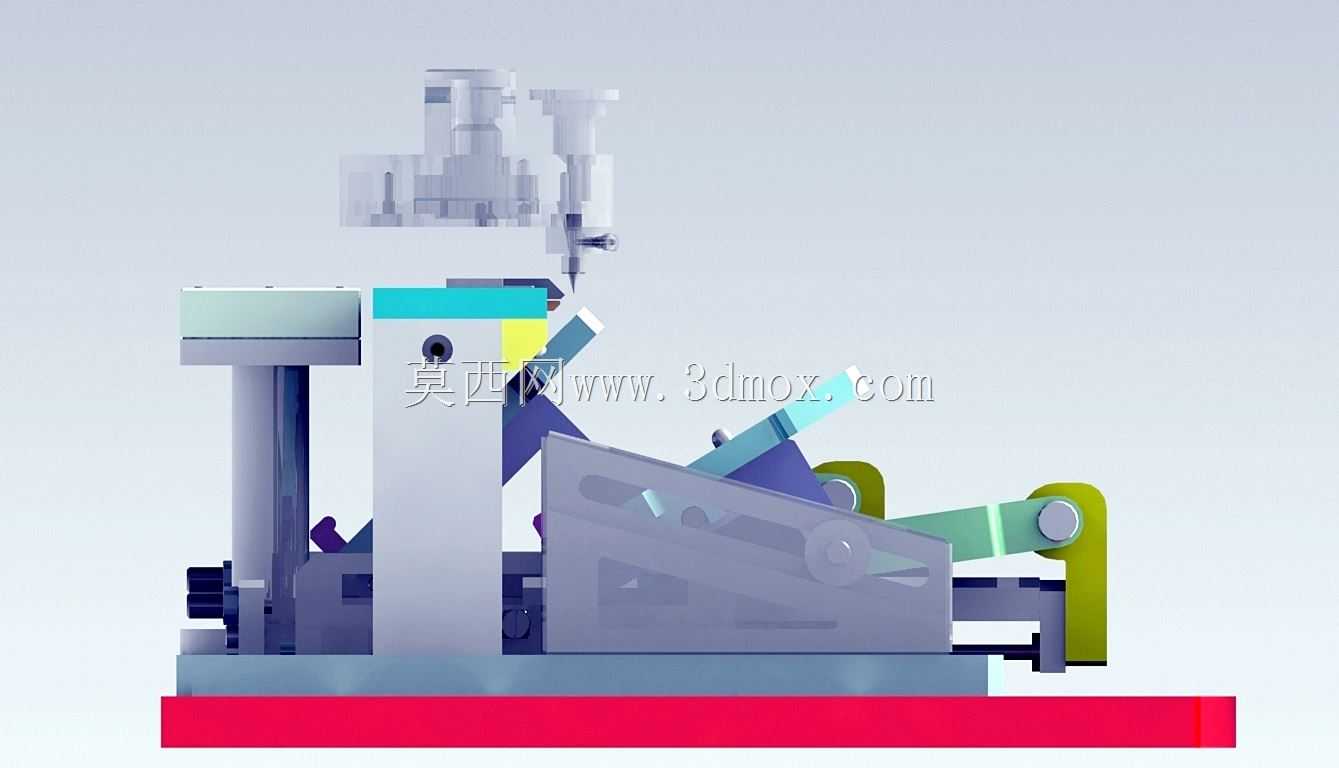

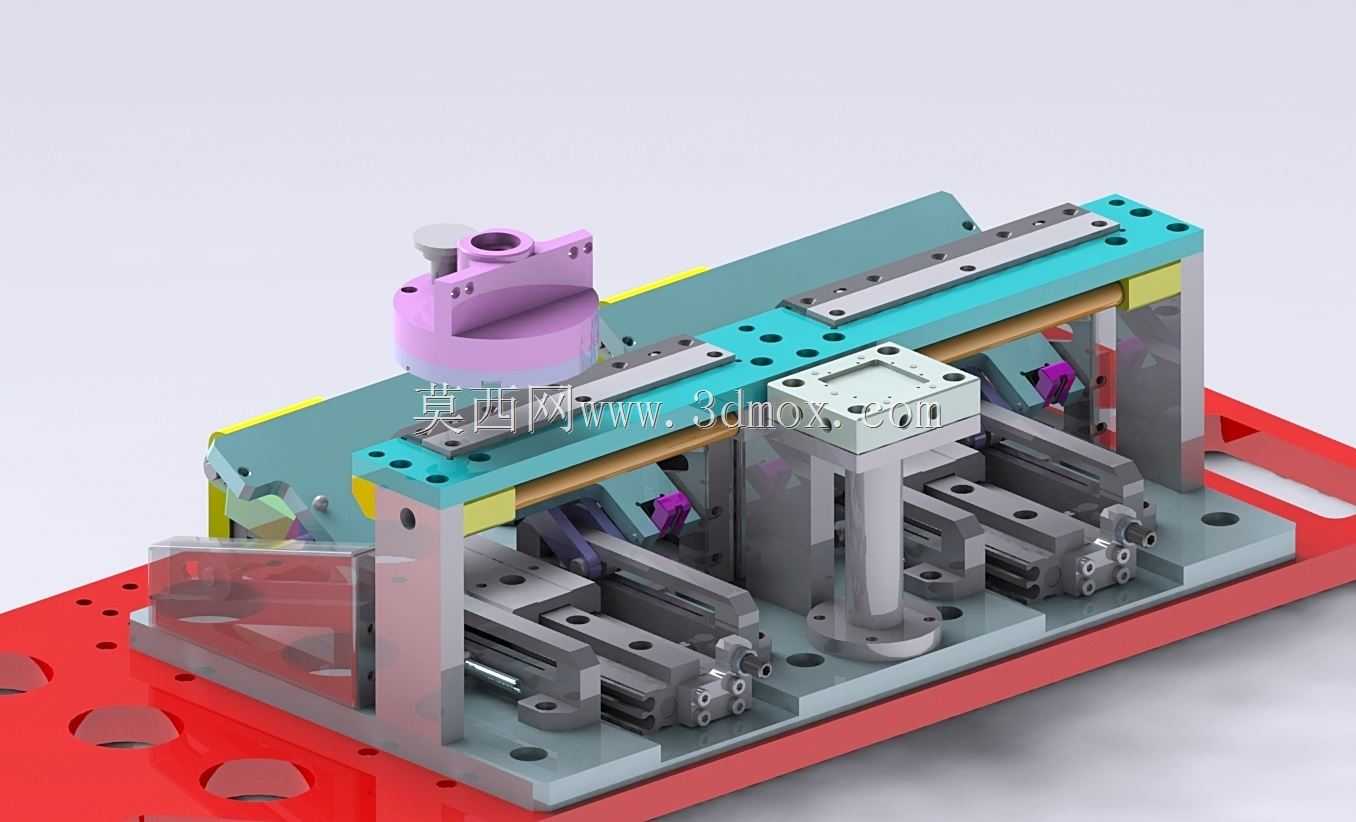

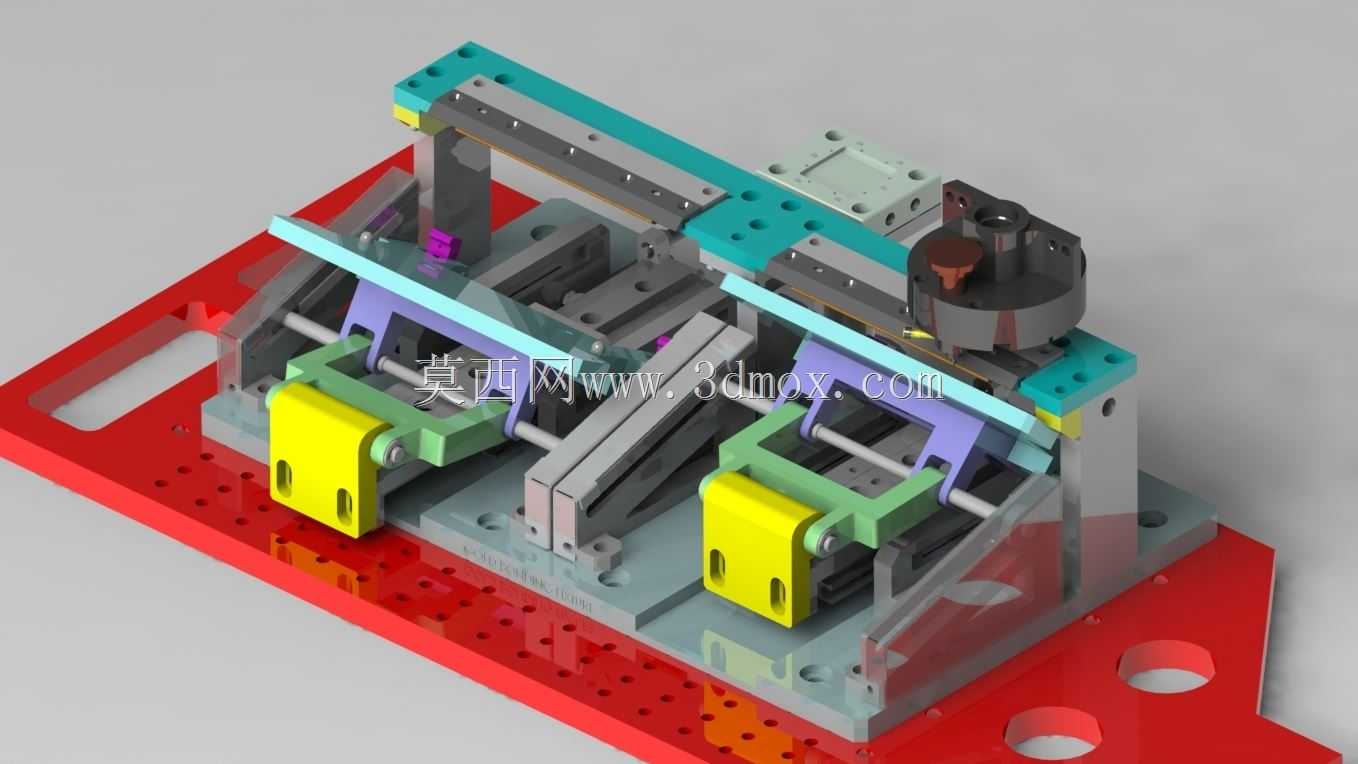

这套夹具主要面向精密零部件键合工序的自动化装夹需求，在半导体封装、精密五金小零件装配、微型传感器组装这类需要高精度键合的产线场景中使用，用来替代传统人工装夹对位的作业模式，解决小尺寸工件键合时定位偏移、压紧力不均导致的键合不良问题。从结构布局来看，整套夹具采用双工位对称设计，安装基板为带密集安装孔的加厚硬质铝合金板，基板上预留的标准孔位可直接适配市面主流的自动化流水线工作台、键合设备工作台面，安装边界可覆盖常见的400mm×300mm工作台安装区域，不需要额外做转接板加工就能完成快速装调。夹具的定位单元采用滑动导轨配合限位挡块的结构，导轨选用微型精密直线导轨，重复定位精度可控制在0.02mm以内，针对不同外形尺寸的键合工件，可通过调整侧方定位挡块的位置适配宽度在10mm到80mm区间的工件，不需要更换整套夹具就能完成多规格工件的快速换型。压紧单元采用杠杆式联动压紧结构，通过气缸驱动联动压块同步动作，压块接触工件的位置镶嵌有聚氨酯缓冲垫，既可以保证足够的压紧力避免工件在键合过程中出现位移，又不会压伤工件表面的精加工面，压紧力可通过气源压力调整适配不同材质的工件，从硬质金属件到塑胶封装件都能找到合适的压紧参数。设计过程中特意将键合作业的避让区域做了开放式处理，键合头的作业路径上没有多余的结构遮挡，可兼容垂直下压、斜向键合等多种作业角度的键合头动作，不会出现结构干涉问题。夹具的送料导向单元采用倾斜式导槽结构，工件可顺着导槽自动滑入定位工位，配合自动化上下料机构可实现完全无人化的连续作业，导槽的宽度可通过侧方的调节螺钉微调，适配不同厚度的工件进料需求。整套夹具的所有运动部件都做了防尘处理，导轨部位加装了微型防尘罩，可适配车间内有少量粉尘的作业环境，日常维护只需要定期给导轨加注润滑脂即可，不需要复杂的拆解保养。双工位的设计可以让一个工位在进行键合作业的同时，另一个工位完成上下料操作，将设备的等待时间压缩到最低，相比单工位夹具可提升近40%的作业效率，适配批量生产的节拍需求。
