包装生产线用弧形导料式瓶定位器结构设计

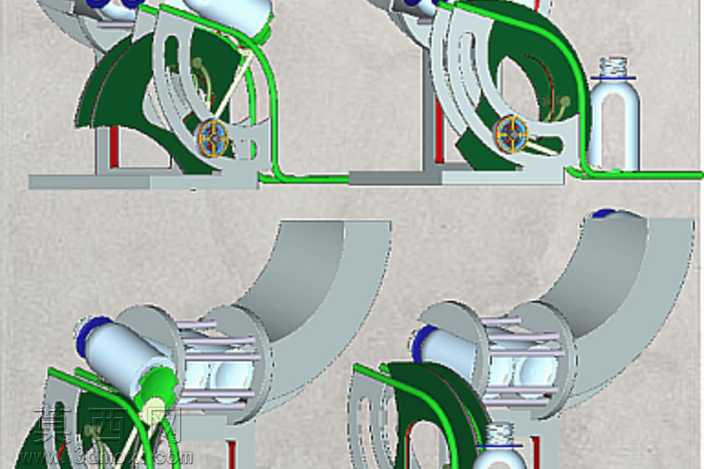

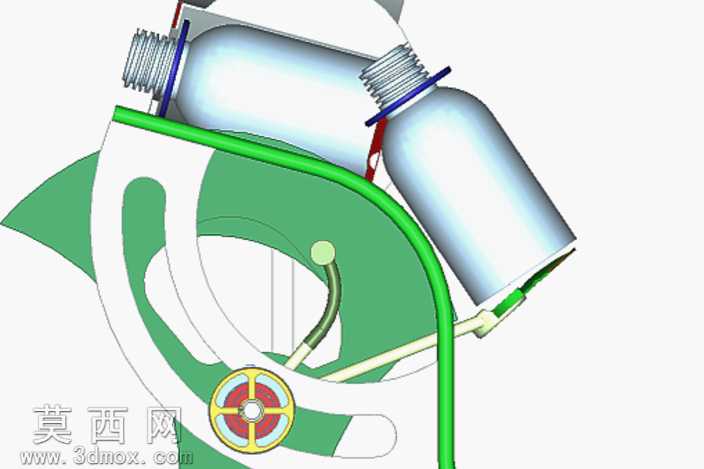

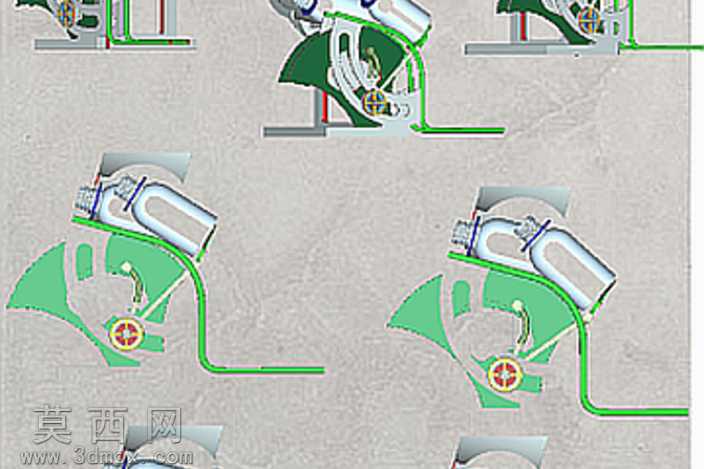

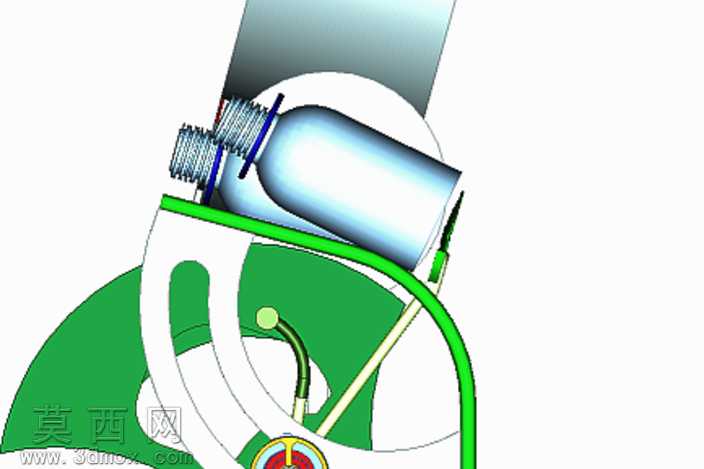

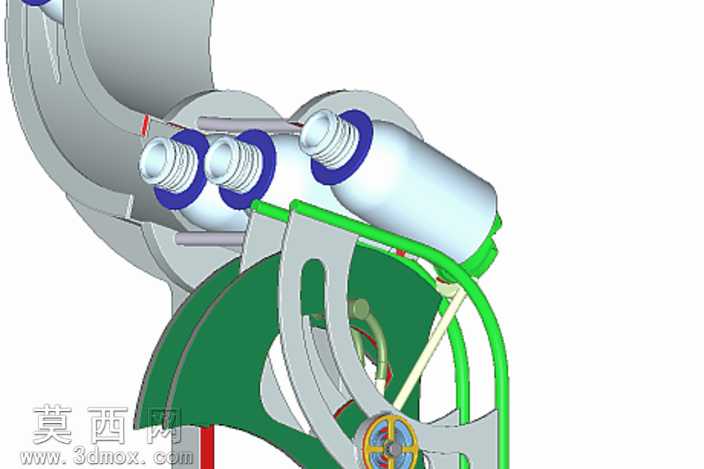

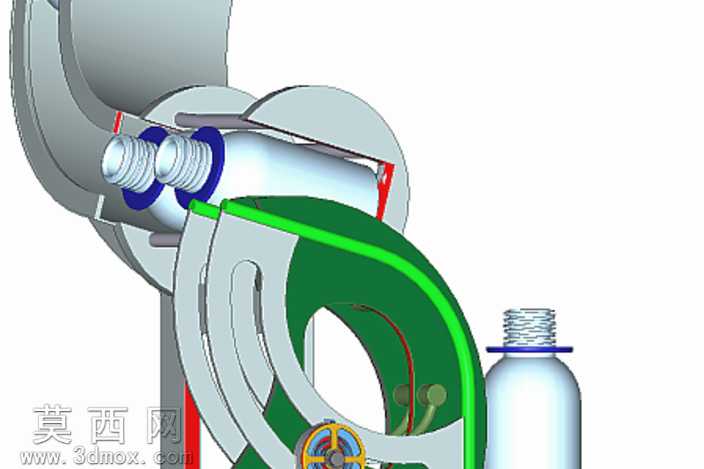

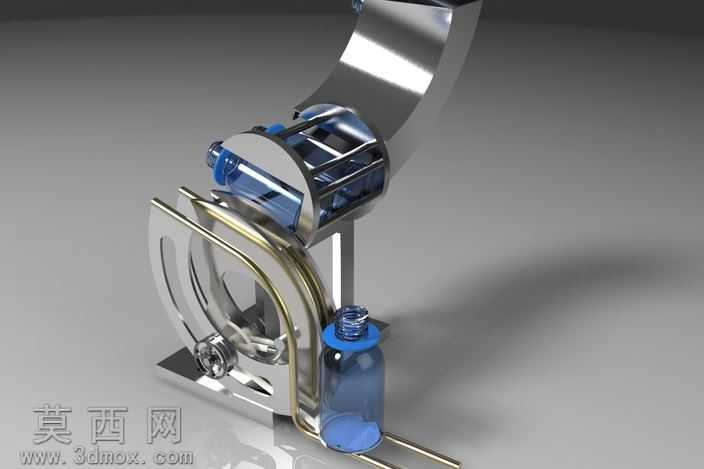

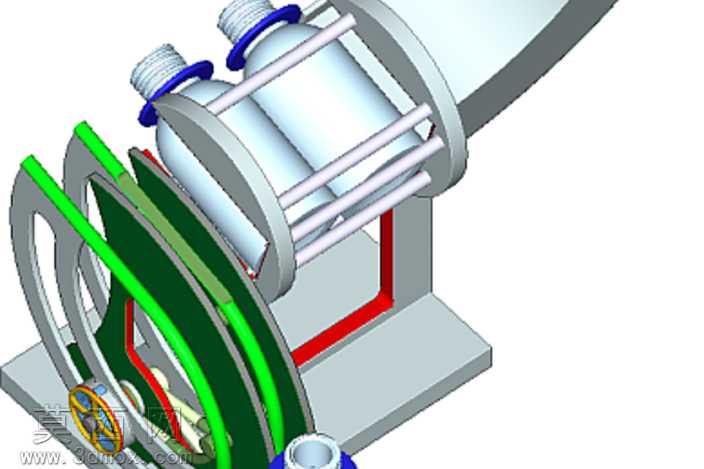

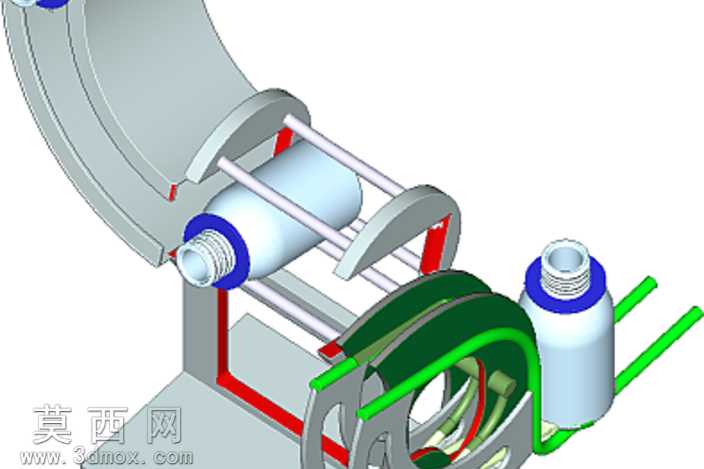

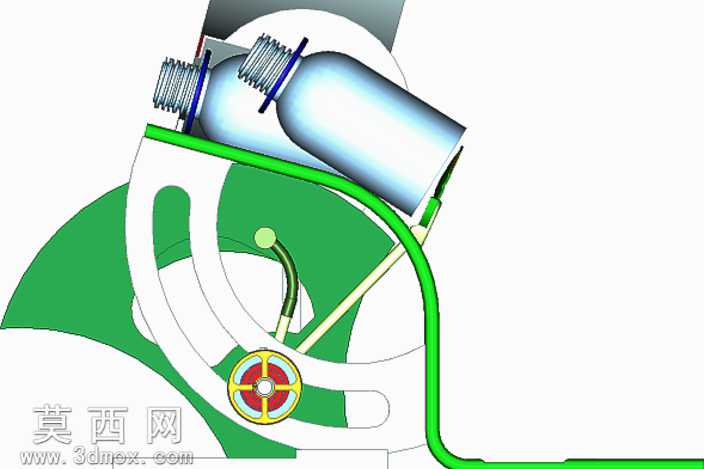

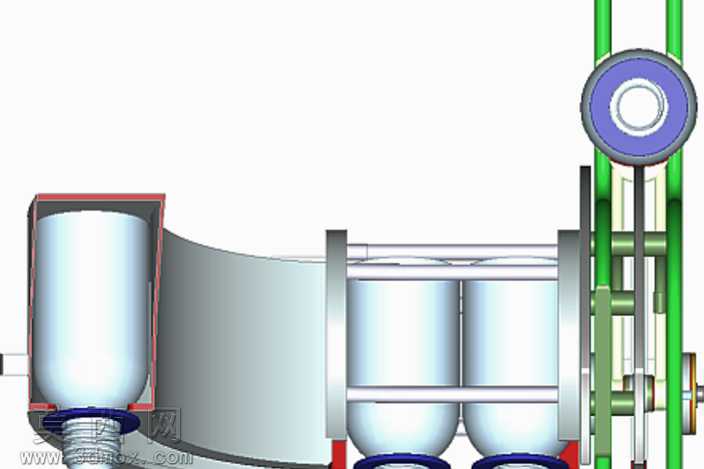

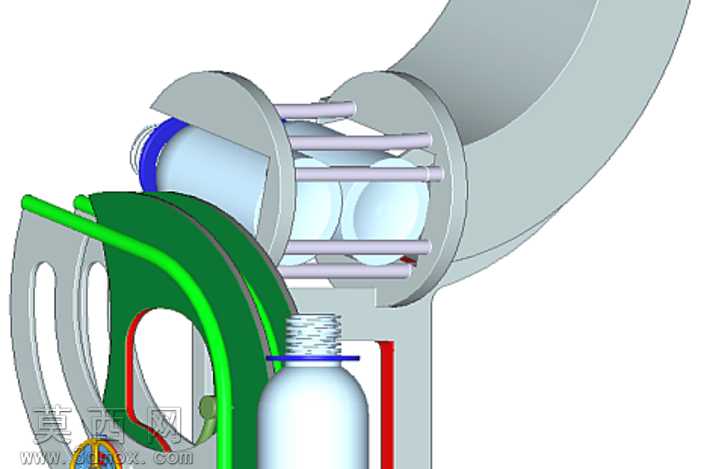

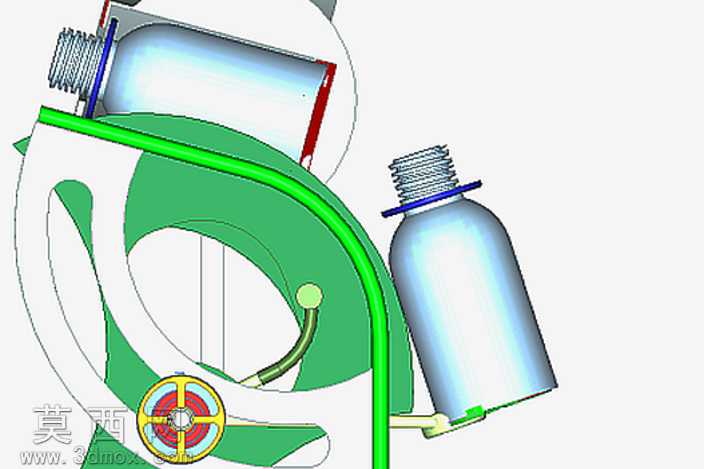

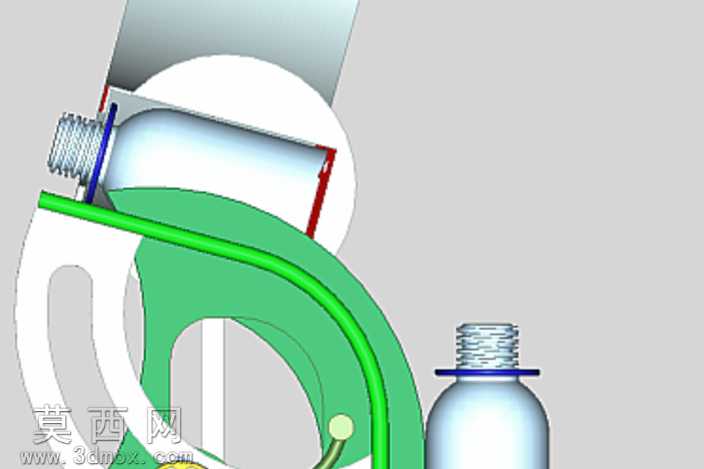

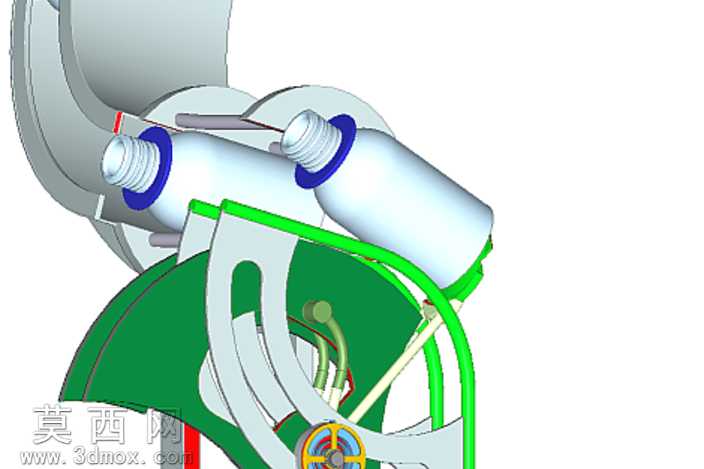

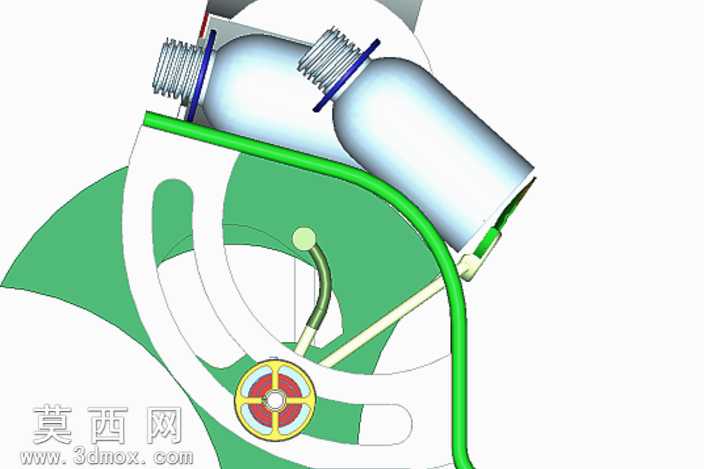

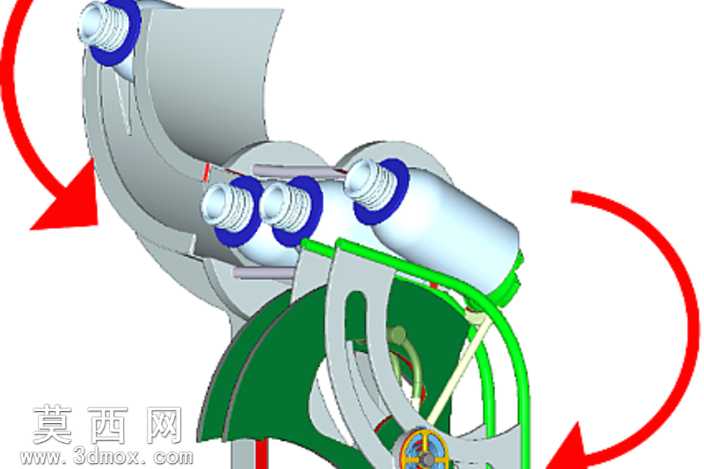

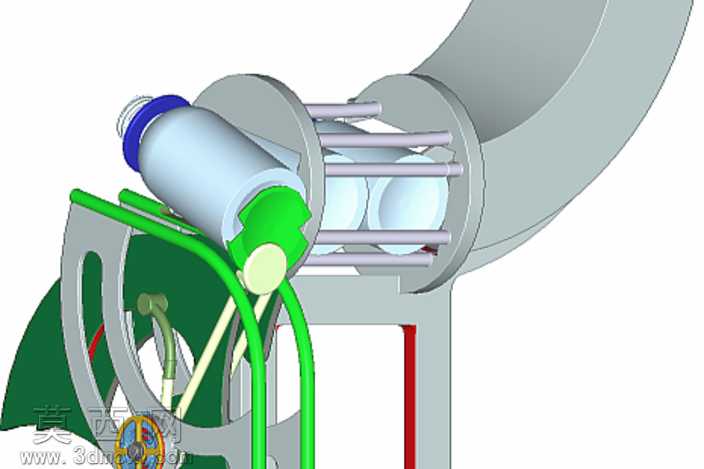

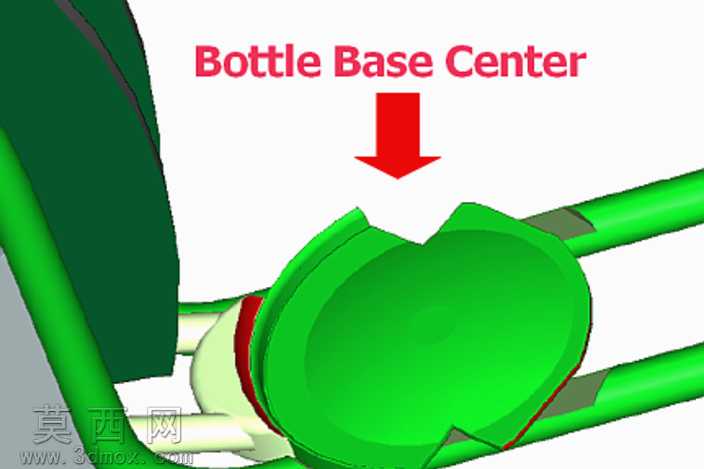

本瓶定位器三维模型采用主流三维机械设计软件完成全参数化建模，整体围绕包装输送线的瓶体精准定位需求展开设计，建模过程中对各零部件的尺寸公差、装配间隙进行了严谨的参数约束，确保模型可直接用于后续的工程出图、运动仿真与实物加工参考。模型渲染阶段针对不同部件赋予了贴合实际生产场景的材质属性：弧形导料轨道采用亮面绿色工程塑料材质，模拟生产线常用的超高分子量聚乙烯耐磨导轨的表面质感，具备低摩擦、耐磨损的视觉特征；待定位瓶体采用半透明浅蓝色玻璃材质，还原玻璃瓶身的透光、折射光学效果，瓶口螺纹处添加深蓝色密封胶圈材质，提升模型的真实感；支撑结构与传动轮部件采用金属烤漆与镀铬材质区分，传动轮表面添加黄红相间的警示色标识，符合工业设备的安全配色规范。结构设计上，该定位器采用弧形连续导料的核心思路，通过大曲率弧形导轨实现瓶体从输送线到定位工位的平稳过渡，避免瓶体在转向过程中发生倾倒、卡滞；导轨末端设置柔性定位拨块，可在瓶体到达指定工位时完成精准卡位，配合底部的承托结构保证瓶体位置精度，满足后续灌装、贴标等工序的定位要求；侧边设置的导向轮组件可根据瓶身直径调整间隙，兼容不同规格的圆柱型瓶体定位需求，具备一定的柔性生产适配能力。设计过程中充分考虑了生产线的连续作业需求，整体结构无尖锐棱角，所有运动部件均做了圆角过渡处理，既降低了瓶体刮擦损伤的概率，也减少了设备运行过程中的安全隐患；各连接部位采用标准化的紧固件装配设计，便于后期的设备维护与易损件更换，模型整体装配逻辑清晰，无干涉错配问题，完整还原了瓶定位器的工作原理与结构细节，可作为包装机械设计、生产线改造的参考案例使用。
