小型精密销式虎钳夹持工装结构设计

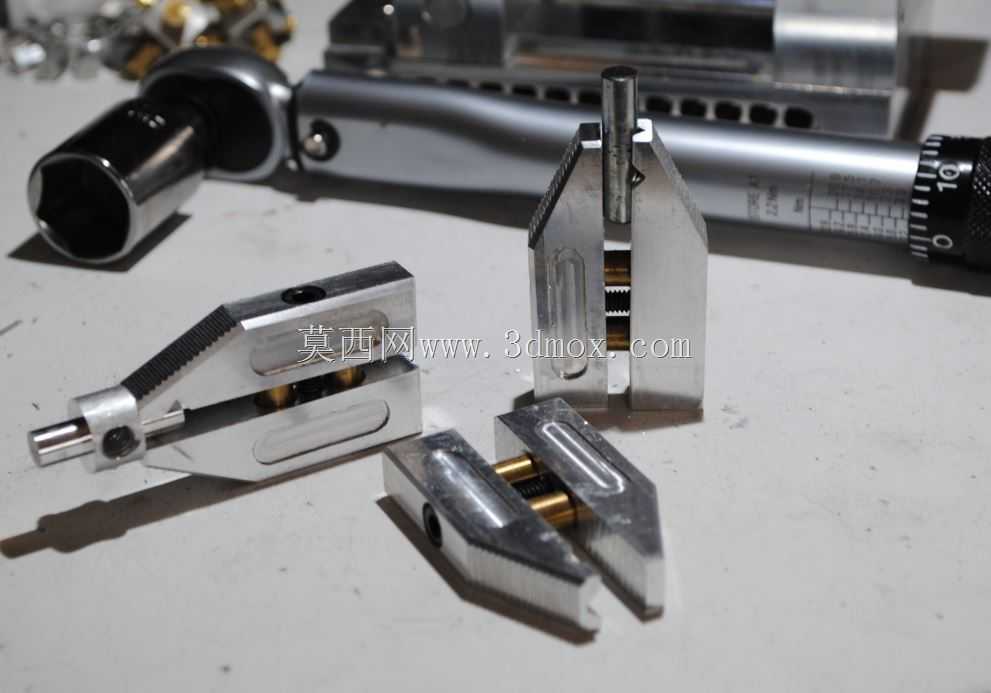

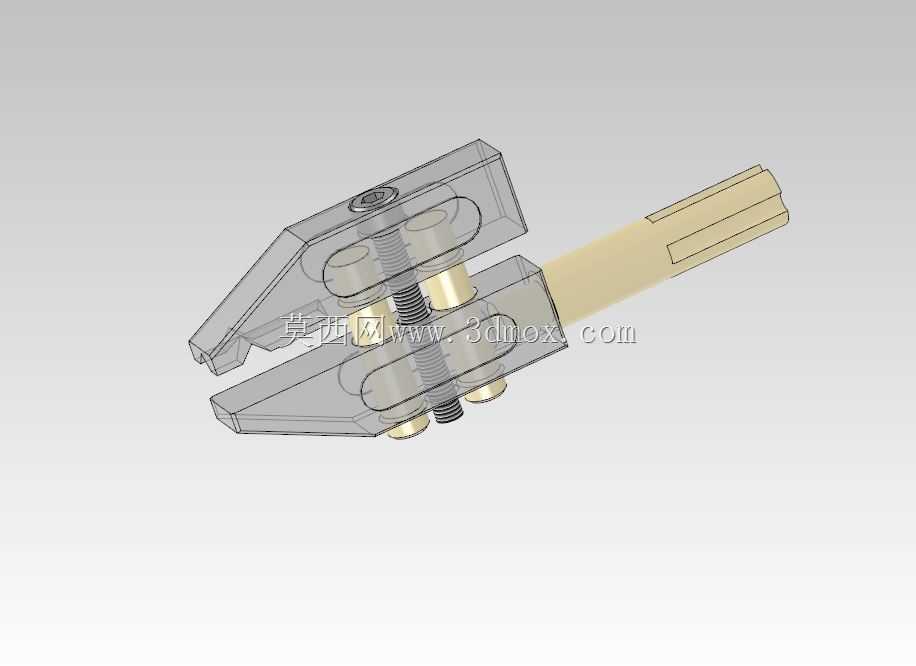

这款小型夹持工装主要面向小尺寸精密零件的装夹场景，在钟表零件加工、小型电子五金件二次加工、首饰精密打磨、模型零件修配等作业场景中，能够稳定夹持厚度较薄、体积偏小的工件，避免普通大规格虎钳装夹小零件时出现的夹持力过大压伤工件、钳口跨度太大无法稳定定位、操作行程过长调整效率低的问题。从结构设计来看，整体采用分体式钳身配合导向销的组合结构，活动钳身通过两根平行的圆柱导向杆与固定钳身配合，导向间隙控制在0.02mm以内，保证钳口开合过程中无偏摆，夹持面的平行度在全行程范围内可保持在0.015mm以内，满足精密加工的定位精度要求。钳口部分设计为0.375英寸厚度的平口钳口，钳口接触面做了细密的防滑齿纹处理，齿纹深度控制在0.1mm，既能够保证夹持时的摩擦力，避免工件在钻削、铣削微小进给时出现滑移，又不会在软质工件表面留下过深的夹痕，针对铜、铝、工程塑料等软质小零件的装夹适配性较好。锁紧结构采用8-32规格的细牙调节螺钉，细牙螺纹的螺距更小，锁紧时的进给量更易控制，操作人员可以通过螺钉的旋转圈数精准控制夹持力，针对薄壁类、易变形小零件，能够实现微力夹持，避免装夹变形导致的零件报废。整体结构没有多余的外置部件，所有锁紧、导向部件都内嵌在钳身内部，外形轮廓规整，既可以直接放置在工作台面上作为手持钳工夹具使用，也可以通过钳身底部的安装孔固定在小型台钻、迷你铣床的工作台上，作为机用夹具使用。安装边界方面，钳身整体宽度控制在30mm以内，闭合状态下总长度不超过80mm，占用工作台面积极小，在多工位并排装夹的场景下，可以紧密排布多个同规格夹具，提升小批量零件加工的效率。设计过程中针对钳身的受力做了针对性优化，固定钳身与导向杆的配合部位做了加厚处理，在最大夹持力状态下，钳身的变形量控制在0.01mm以内，不会因为长期受力出现钳口外张的问题，延长工装的使用寿命。导向杆与活动钳身之间采用间隙配合加润滑储油槽的设计，长期使用不会出现卡顿、咬死的问题，日常维护仅需要定期在导向杆表面涂抹少量润滑脂即可，维护成本极低。钳身的开合行程控制在25mm，能够覆盖绝大多数小型精密零件的夹持尺寸需求，不需要频繁调整夹具的安装位置，操作时单手即可完成工件的装夹与拆卸，适合高频次的小零件加工作业场景。
