燃气输送用波纹金属柔性连接软管结构

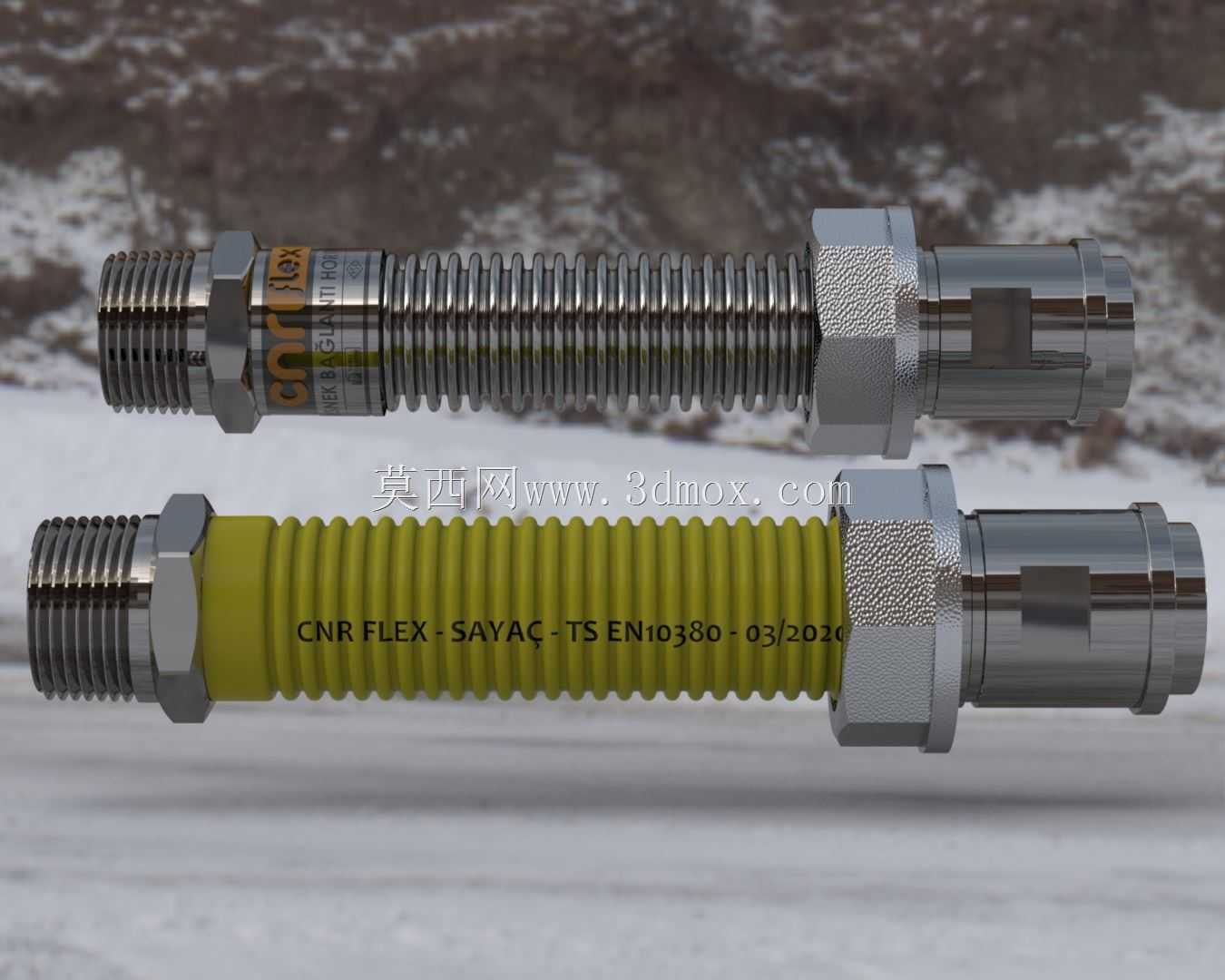

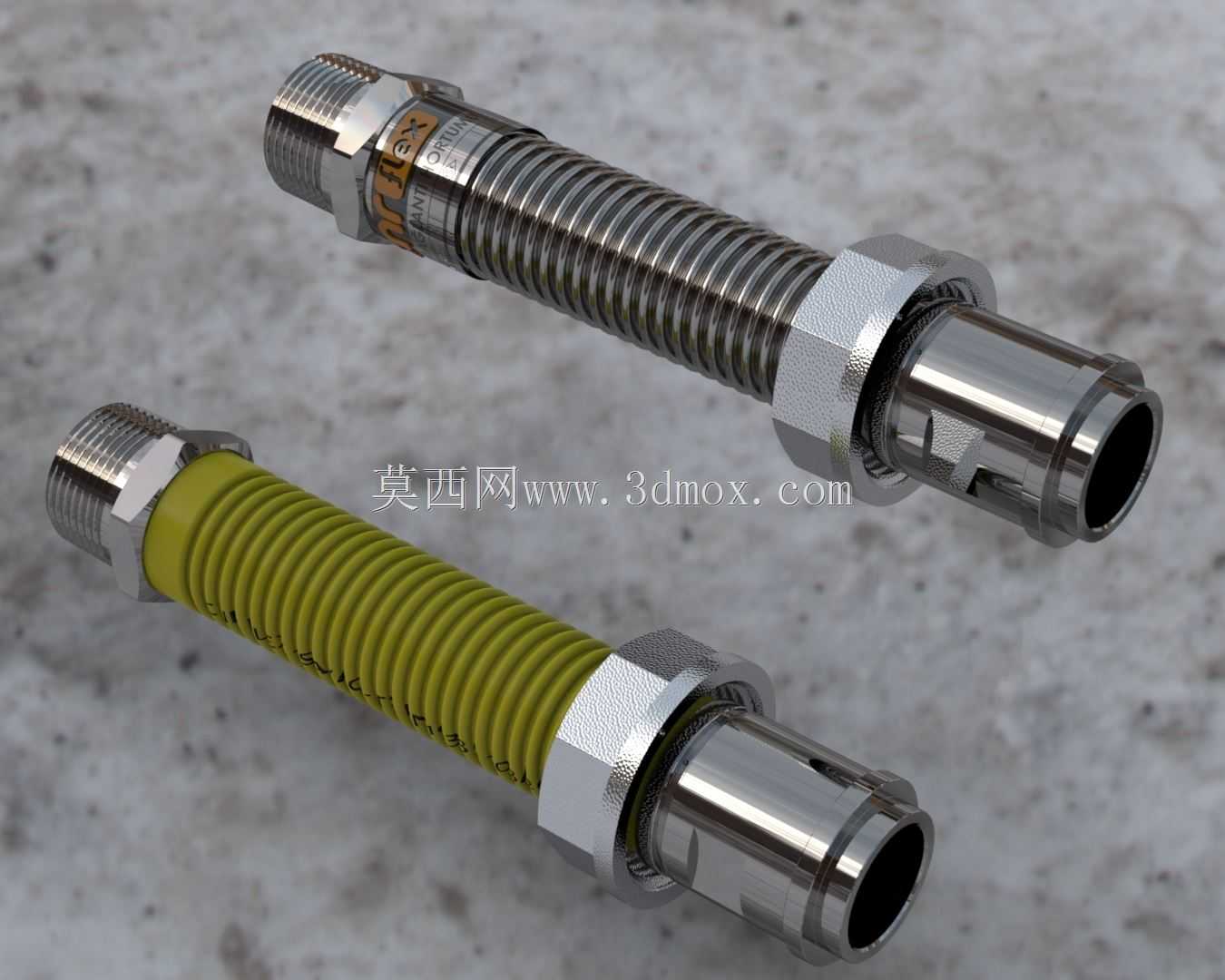

这类柔性燃气软管主要应用在民用灶具、商用燃气设备、壁挂式采暖炉与固定燃气管路的终端连接场景，用来抵消设备安装时的位置偏差、运行过程中的微幅振动，以及建筑沉降带来的管路错位应力，避免硬管连接出现应力集中导致的接口开裂、燃气泄漏风险。从结构设计上看，管身采用螺旋波纹成型的金属基材，外层包覆的防护层一方面可以延缓金属基材的腐蚀速率，另一方面也能避免管身与周边硬质构件摩擦产生的表层损伤，波纹结构的波距、波高经过匹配调校，既保证管身可以在任意方向实现小角度弯折、轴向伸缩，又不会因为过度弯折导致管腔通径缩小、燃气输送阻力异常升高。两端的接头采用六角锁紧结构，方便现场安装时使用普通扳手完成紧固操作，接头内置的密封结构与管身端部采用压合式连接，不需要额外加装密封填料就能满足燃气输送的密封要求，接头的插入端尺寸匹配常规燃气终端接口的通用规格，不需要额外加工转接头就能完成适配。安装过程中需要注意预留足够的管身弯曲半径，不能将管身强行弯折出死折，否则会破坏波纹结构的连续性，甚至导致管壁出现隐形裂纹；两端接头锁紧时需要控制扭矩，避免扭矩过大压坏密封件、或是扭矩不足导致密封失效，管身布置时要远离明火直接灼烧的区域，同时避免与尖锐棱角直接接触，防止长期使用过程中防护层被划破。设计阶段建模时，需要重点还原波纹段的螺旋升角、壁厚参数，以及接头处六角结构的对边尺寸、密封段的配合公差，保证模型在做管路装配干涉检查时，能够准确模拟实际安装状态下的管身形变范围，提前排查安装空间不足、接头与周边构件干涉的问题，这类软管的有效长度覆盖常规家用到小型商用设备的连接需求，不同长度规格的接头结构保持通用，方便现场根据实际安装距离选型替换。
