机加工圆形物料中心定位查找工装

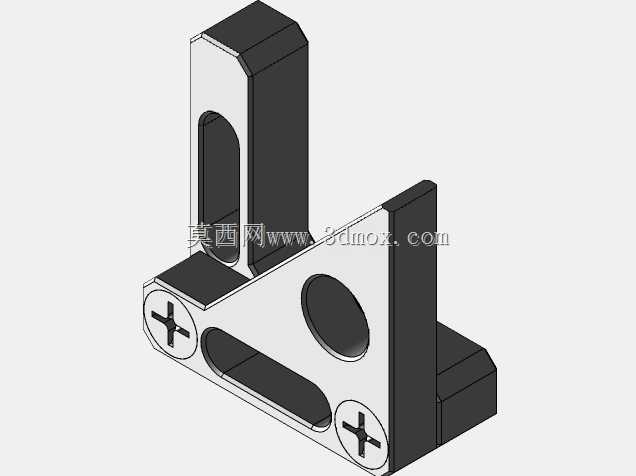

在常规机加工、钳工划线、轴类零件复检的作业场景里，圆形截面物料的中心找正一直是影响装夹效率与加工精度的关键环节，这款中心查找工装就是针对这类作业痛点设计的实用辅具。从结构设计来看，它采用L型直角定位基准作为核心定位面，两个互相垂直的定位边经过精加工处理，平面度与垂直度公差控制在0.02mm以内，作业时只需将两个定位边贴紧圆形工件的外圆柱面，工装自带的导向孔轴线就会自动对准工件的圆心位置，无需反复调整划线尺的位置，也不需要依赖分度头、百分表做复杂的打表找正，单人即可在数秒内完成中心定位，大幅降低划线、钻孔前的准备工时。

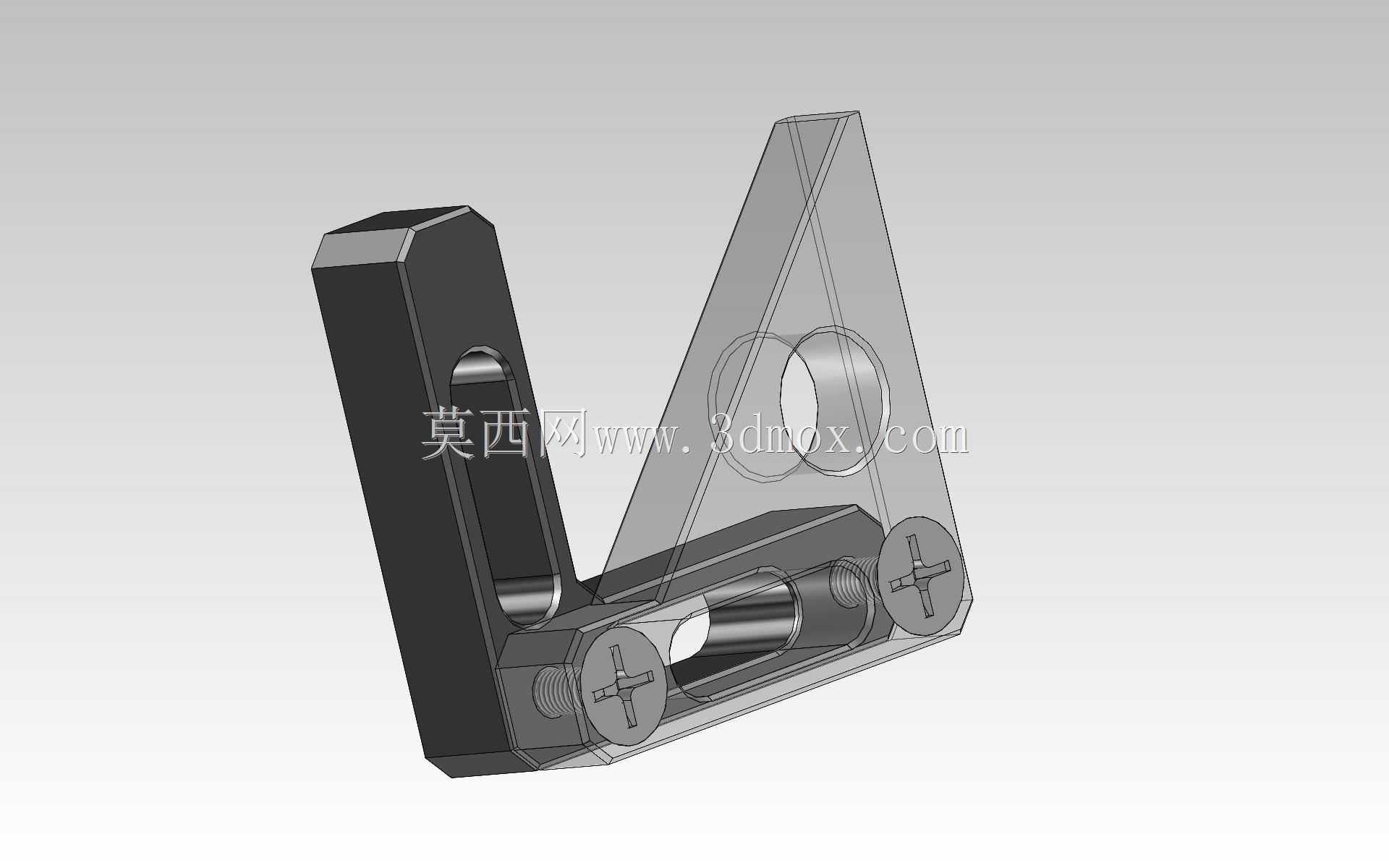

工装的主体结构分为固定基准座与滑动压持两个部分，固定基准座采用加厚的直角块结构，背部设置三角形加强筋提升整体刚性，避免长期使用后基准面出现形变偏移，加强筋的厚度根据常用工件的规格做了匹配，在保证结构强度的同时不会遮挡工件的划线区域，方便作业人员观察定位贴合状态。滑动压持组件通过圆柱销与基准座连接，压持端带有十字槽防滑结构，贴紧工件外圆时不会出现打滑偏移，压持组件的行程覆盖了常见的小直径圆形工件范围，从直径10mm的小销轴到直径80mm的短轴类坯料都能稳定夹持，适配车间绝大多数常规圆形零件的找正需求。

从安装边界与使用场景来看，这款工装本身不需要额外固定在工作台面上，手持即可完成操作，整体外形尺寸控制在手掌可握持的范围，重量较轻，方便钳工在划线平台、钻床工作台、车床卡盘旁等不同作业位置携带使用。导向孔的内径匹配常用的样冲、中心钻规格，找正完成后可以直接通过导向孔打样冲眼，或者引导中心钻完成中心孔的初加工，避免划线偏移导致的中心孔位置超差。在实际使用中，它不仅能用于实心圆棒的中心找正，也能适配薄壁圆管的端面中心定位，压持组件的压力可以通过侧边的紧固螺钉调节，针对薄壁工件不会出现压伤变形的问题，相比传统的划规找中心、V型铁配合高度尺找正的方法，操作门槛更低，新入职的钳工作业人员经过简单讲解就能熟练使用，能有效降低不同操作人员的作业误差，提升批量零件中心定位的一致性。

设计过程中特意规避了复杂的调节结构，所有运动部件都采用开放式的装配结构，日常清理切屑、维护保养都很方便，没有狭小的藏屑死角，作业后用压缩空气吹扫即可清理干净残留的切屑与切削液，长期使用也不会出现运动卡滞的问题。基准面的硬度经过淬火处理，耐磨性能优异，长期与工件外圆摩擦也不会出现明显的磨损凹陷，能长期保持定位精度稳定。
