精密冲压成型工装夹具三维结构

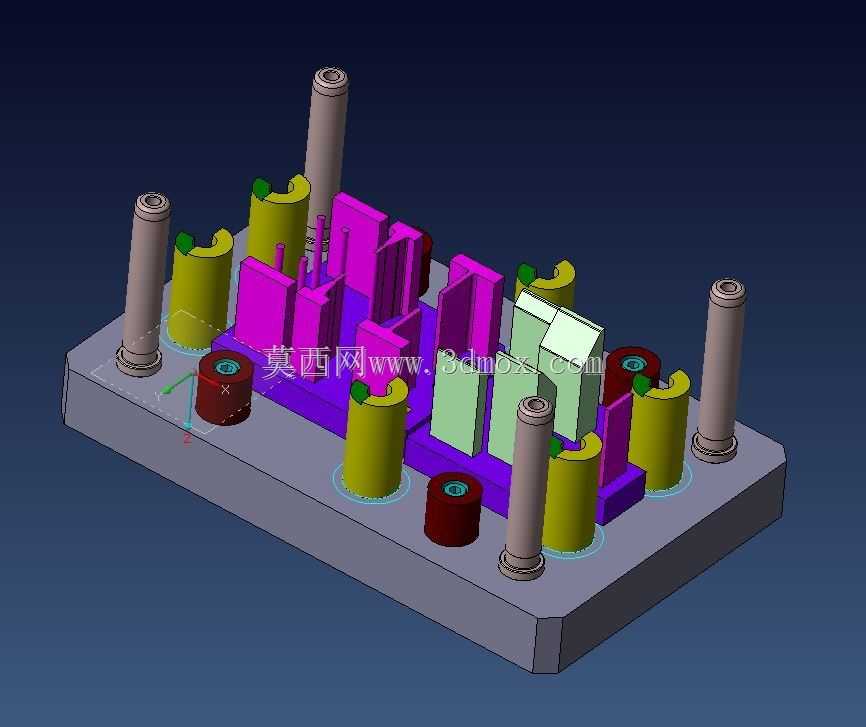

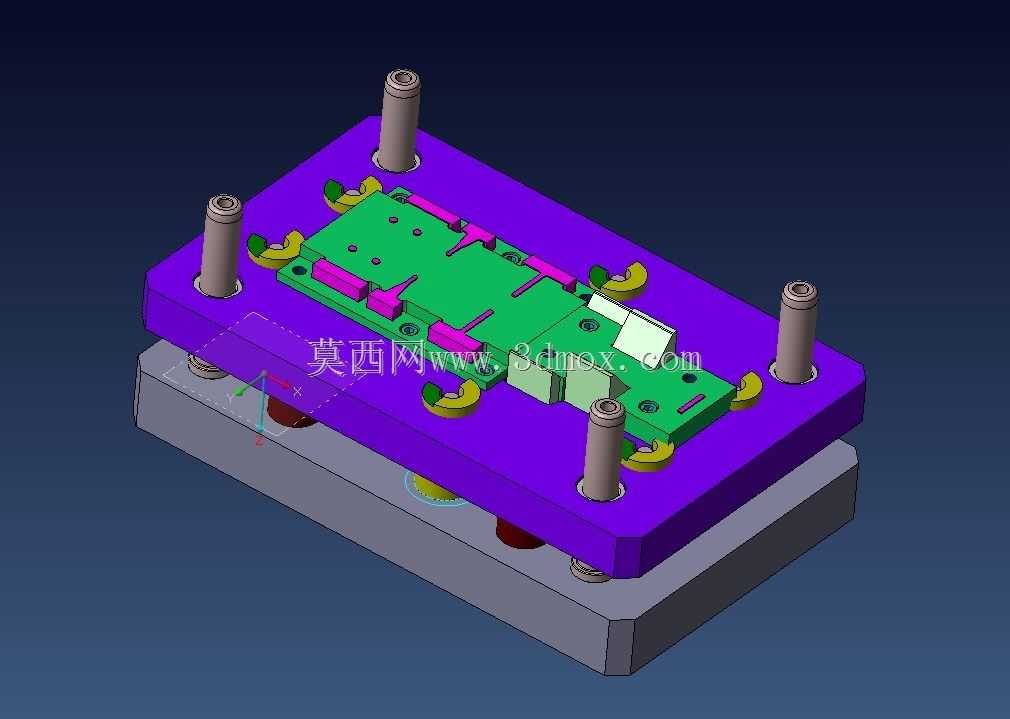

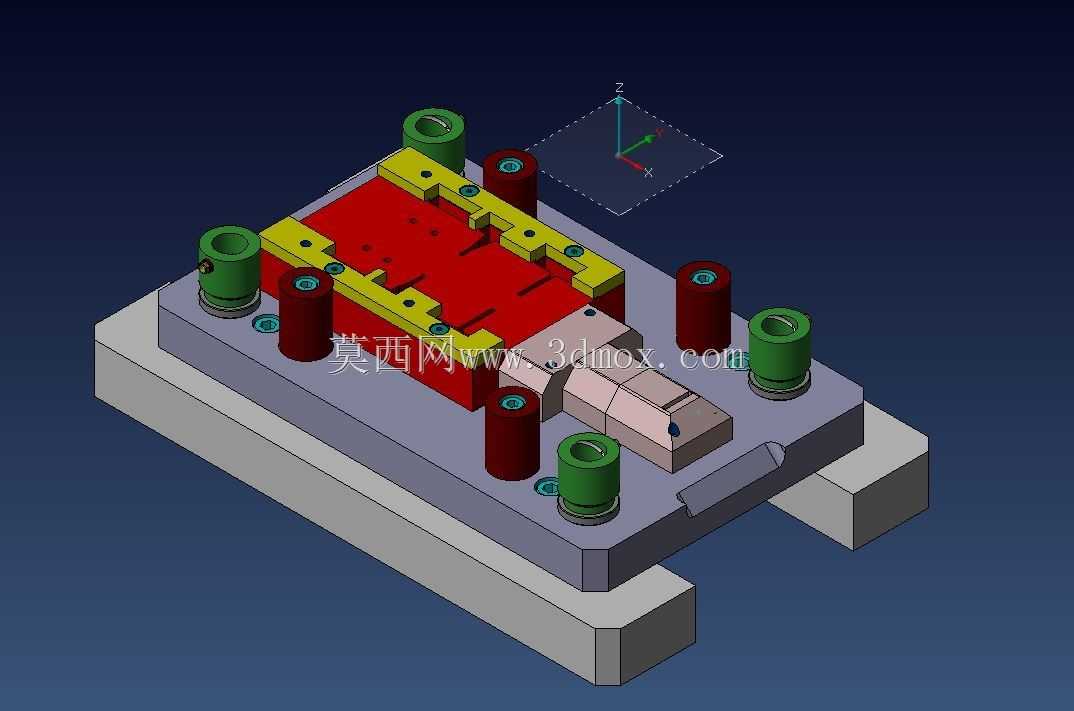

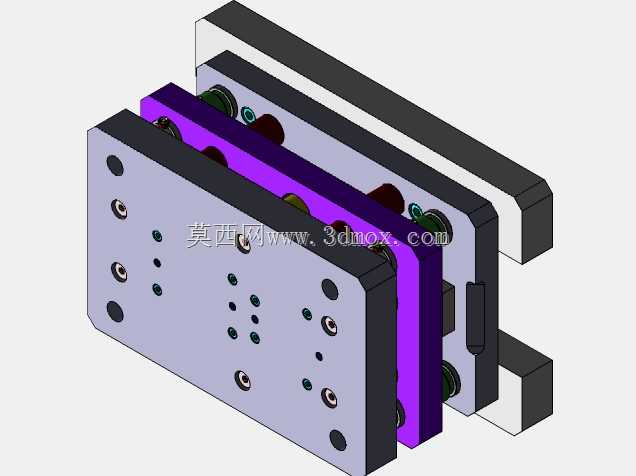

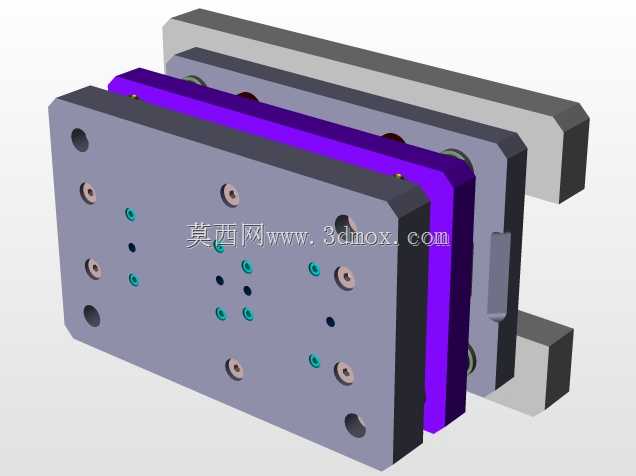

这套工装结构主要应用于小型五金冲压件的批量生产工序，适配普通开式压力机的安装接口，可直接固定在压机工作台面完成对应零件的压型、冲切作业。整套结构采用双层模架布局，下层为带支撑脚的固定模座，直接对接压机工作台的T型槽安装位，安装边界预留足够的螺栓锁紧空间，模座整体做了平面度精磨处理，保证合模过程的基准精度。上层的成型区域设置了对称分布的导向组件，包含多组不同直径的导柱导套，其中大直径导套带防尘密封结构，适配车间多粉尘的生产环境，小直径导柱做了渗碳淬火处理，表面硬度达到HRC58-62，可承受连续冲压过程中的侧向载荷，避免合模错位。成型核心区的红色镶块为快换式结构，通过侧边的黄色压条与内六角螺钉锁紧固定，当加工不同规格的零件时，仅需拆卸压条更换对应镶块即可完成换型，无需拆卸整套模架，大幅缩短产线换模时间。镶块周边设置了多组等高套筒与复位弹簧，开模过程中可自动将成型后的零件顶出模腔，避免零件卡滞在模腔内影响连续作业。模座上还预留了废料滑落的开口，冲压产生的边角废料可直接通过开口落入下方的废料收集槽，无需人工频繁清理模面。设计过程中优先考虑了加工工艺性，所有模板的安装孔位均采用坐标式标注，普通数控铣床即可完成全部加工，无需特殊定制刀具；导向件、弹性元件全部选用行业通用标准件，后期维护更换无需单独定制配件。整套结构的合模行程经过精准核算，各运动部件之间预留了足够的安全间隙，不会出现运行干涉问题，同时在模架边角做了倒角处理，避免安装调试过程中划伤操作人员。实际投产验证中，这套结构可稳定完成厚度0.5-2mm的冷轧钢板零件冲压成型，连续作业的合模精度可控制在0.02mm以内，成型零件的尺寸一致性满足批量装配要求，适配电子五金、小型家电配件等领域的零件加工需求。
