四缸活塞往复运动机构三维结构

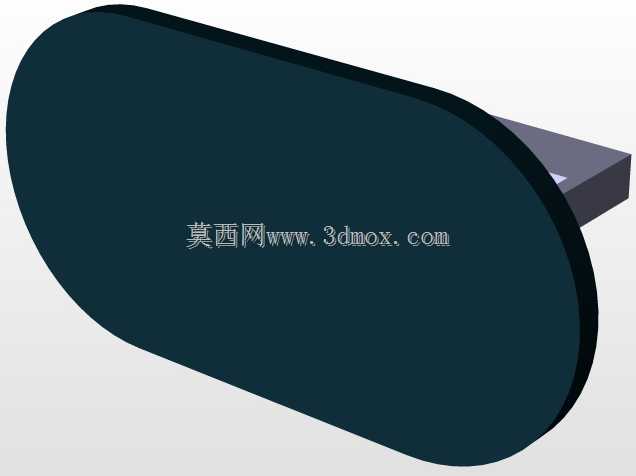

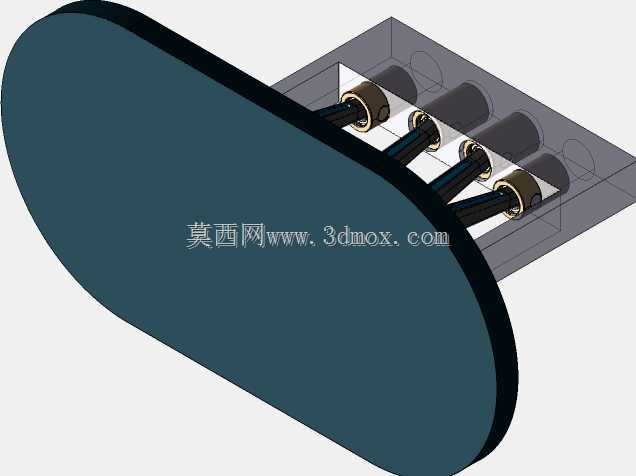

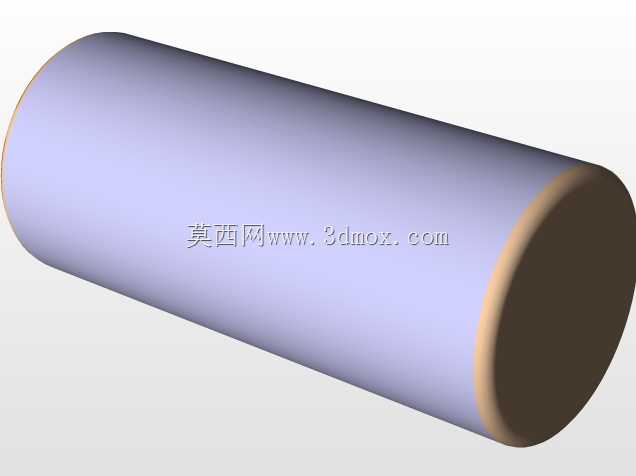

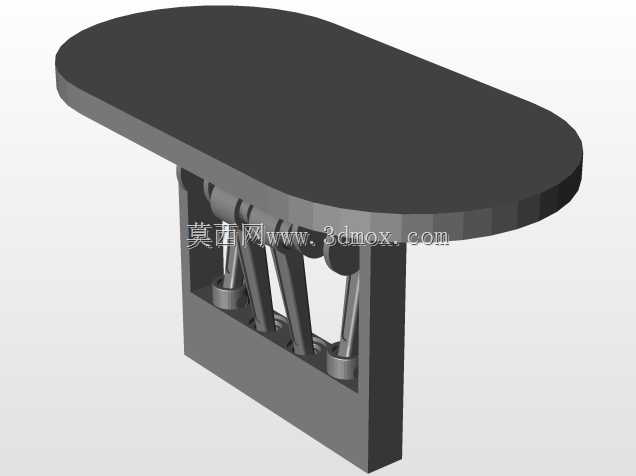

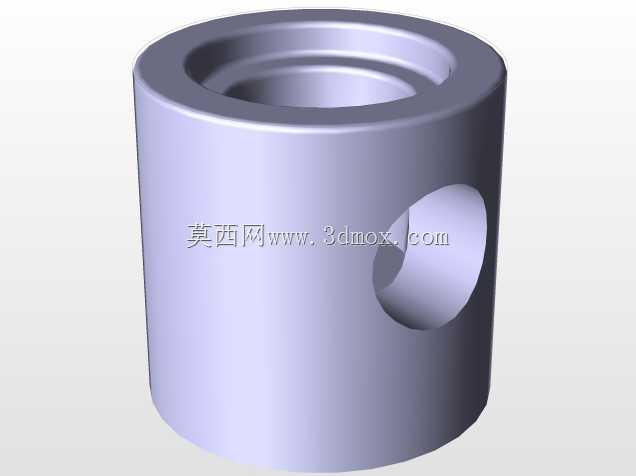

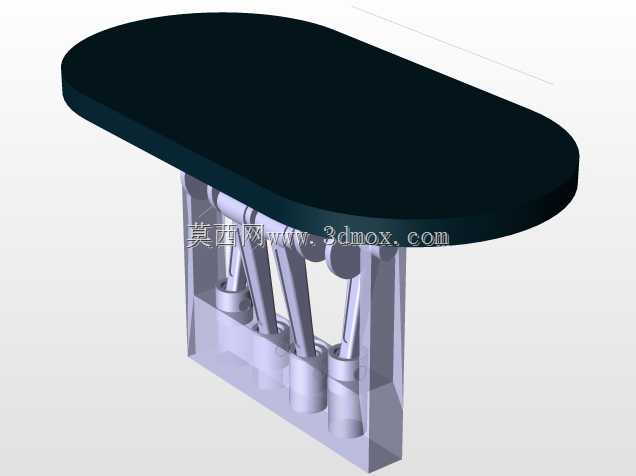

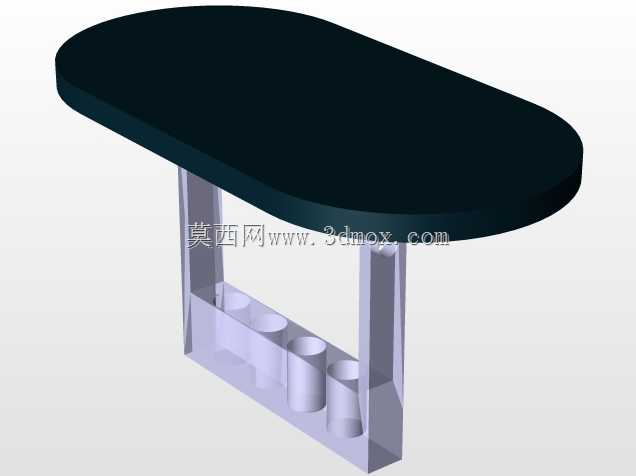

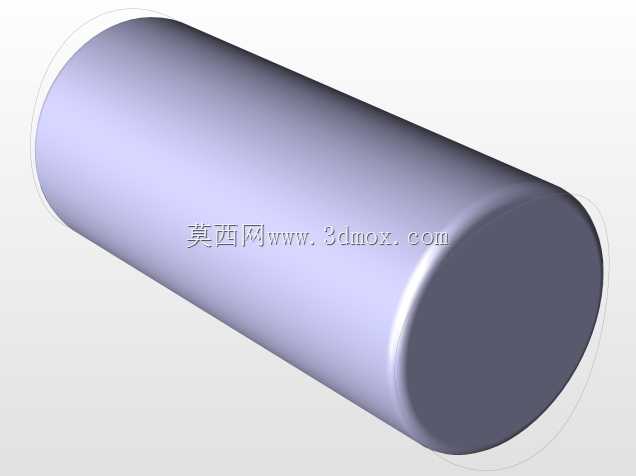

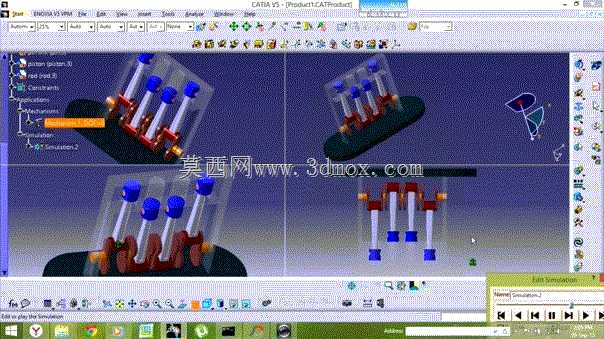

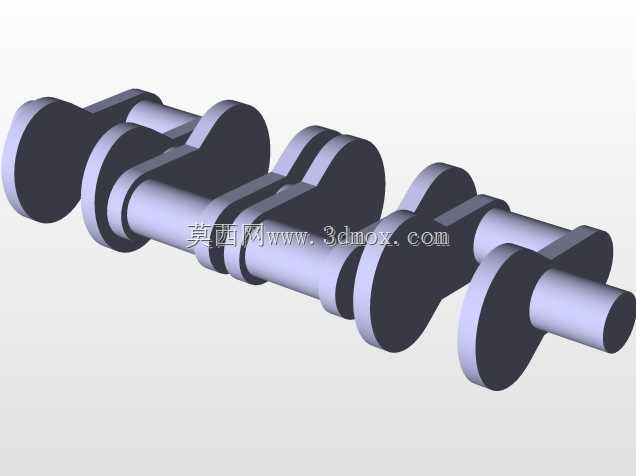

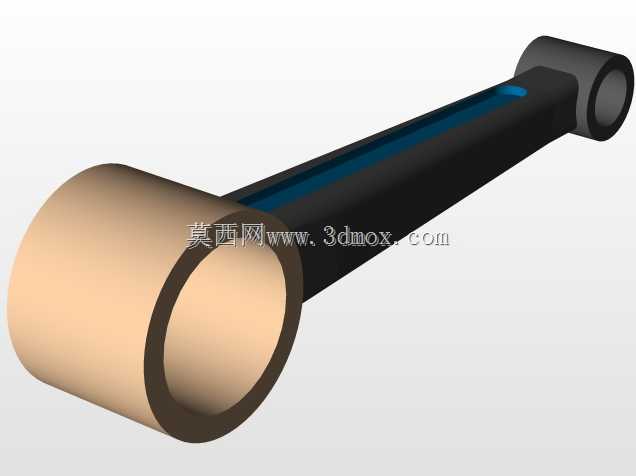

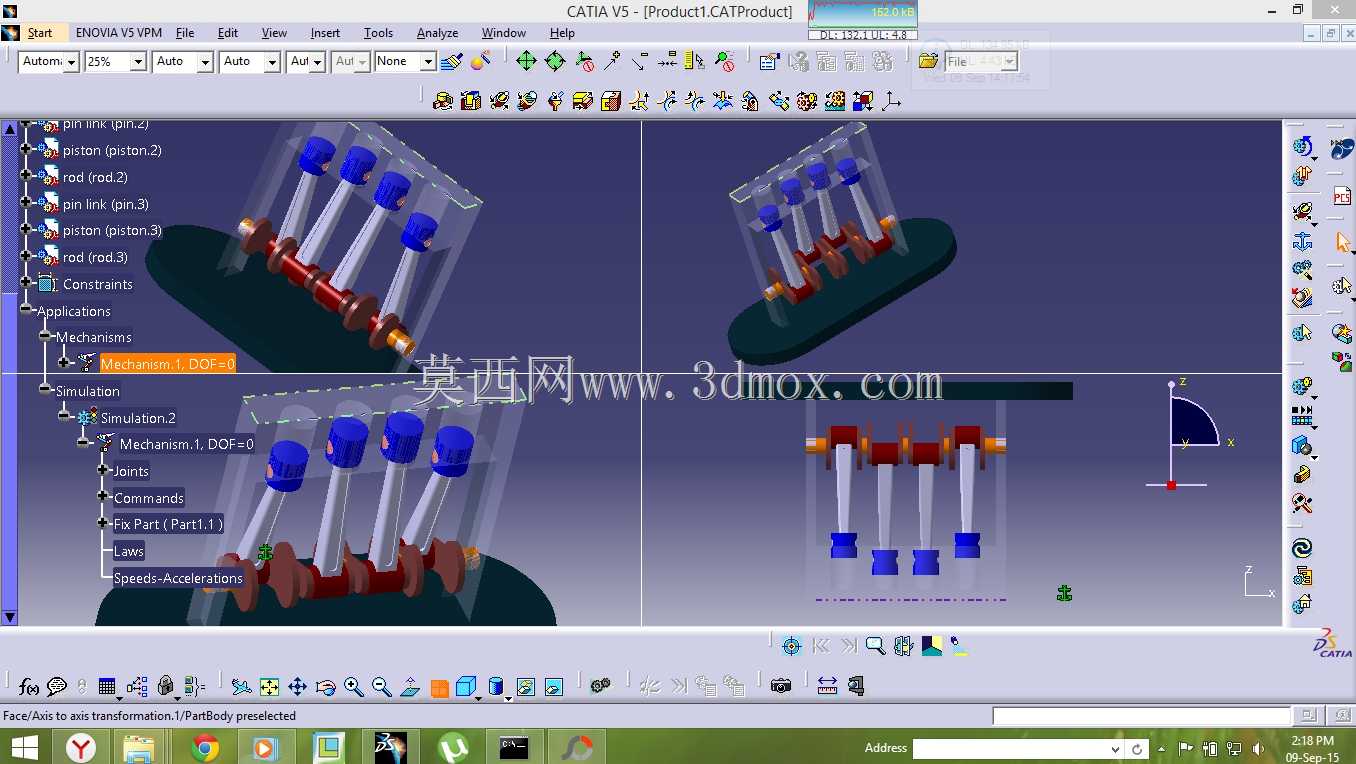

这套四活塞往复运动结构，核心依托曲柄连杆机构完成旋转运动到直线往复运动的转换，常见于小排量内燃动力单元、往复式柱塞泵、高压气体压缩设备的核心传动段设计。从结构布局来看，四个活塞呈对称式排布在曲轴两侧，每两个活塞对应一组曲柄销，通过错拐相位设计保证往复惯性力的自平衡，大幅降低设备运行过程中的整机振动幅值，无需额外加装大质量平衡块即可满足中高转速工况下的动平衡要求。设计阶段优先考虑了活塞运动的行程匹配，活塞与缸套的配合间隙预留了热膨胀余量，连杆小头与活塞销采用浮动连接结构，连杆大头与曲轴曲柄销之间设置了分体式轴瓦安装位，可满足长期往复运动下的磨损补偿需求。安装边界上，整套机构的基座预留了与缸体、曲轴箱的定位销孔与螺栓连接位，曲轴两端的轴伸端可直接连接飞轮端与动力输出端，侧向无突出的干涉结构，可直接适配现有同缸径规格的动力端壳体，无需对原有安装腔体做额外切削加工。实际应用场景中，这类四活塞对称结构既可以作为内燃机的核心动力转换单元，将燃烧膨胀的压力通过活塞传递给曲轴输出旋转扭矩，也可以反向作为压缩类设备的做功单元，通过曲轴带动活塞完成介质的吸入与压缩排出，在小型空压机、高压清洗泵、便携式发电动力单元中都有同原理结构的批量应用。结构设计上规避了传统直列四活塞机构的单侧受力偏磨问题，对称布局让曲轴主轴颈的受力更均匀，可有效提升核心传动部件的使用寿命，活塞顶部的结构预留了燃烧室或者柱塞腔的适配空间，可根据不同应用场景更换对应形状的活塞头，无需改动整体传动布局。整套运动机构的运动仿真验证覆盖了全行程的干涉检查，活塞在上止点、下止点位置均预留了足够的安全间隙，连杆摆动过程中与曲轴箱内壁、相邻连杆之间无运动干涉，可直接用于原理验证教学、同类设备的结构改型参考。
