工业设备用方形安装座合页结构设计

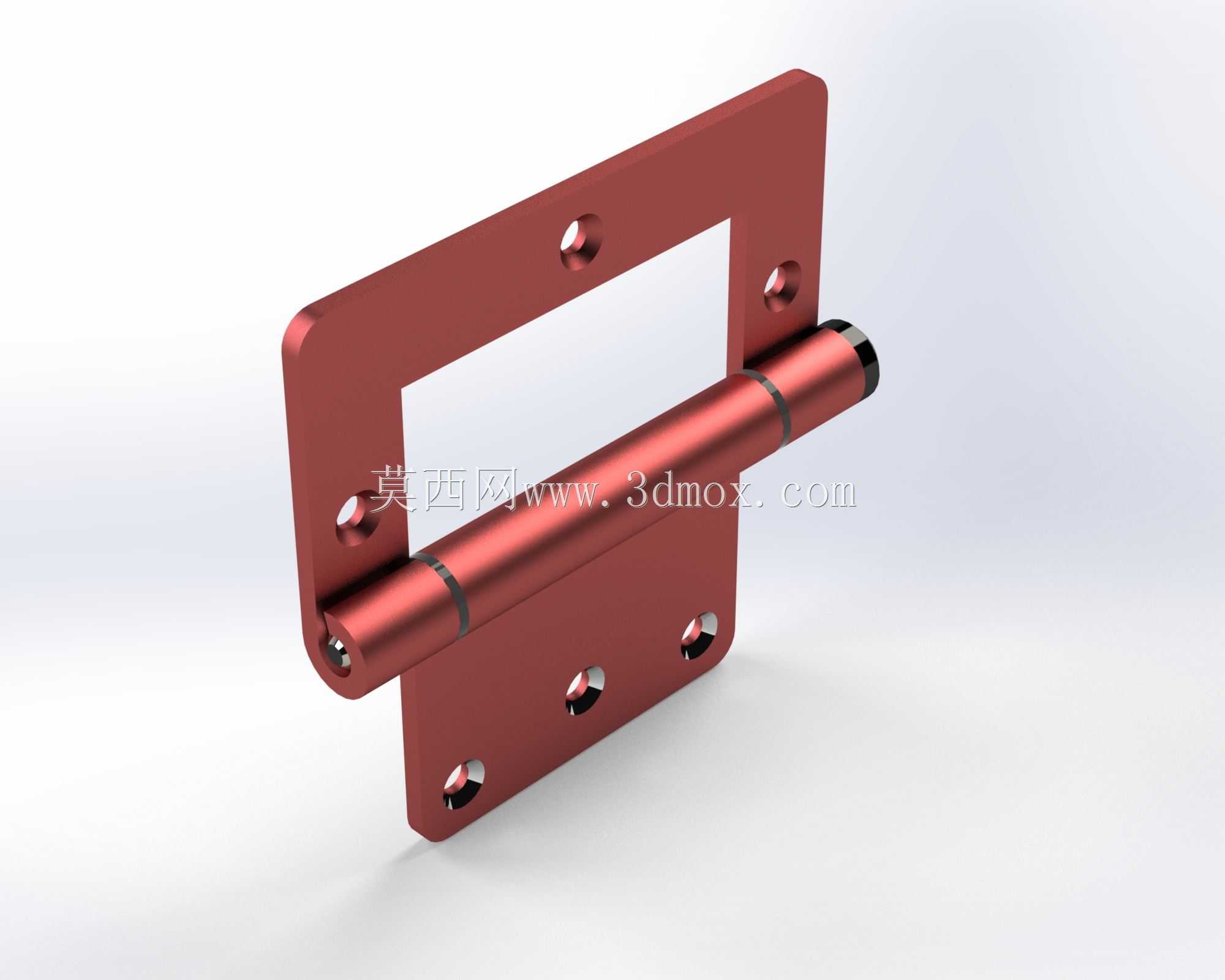

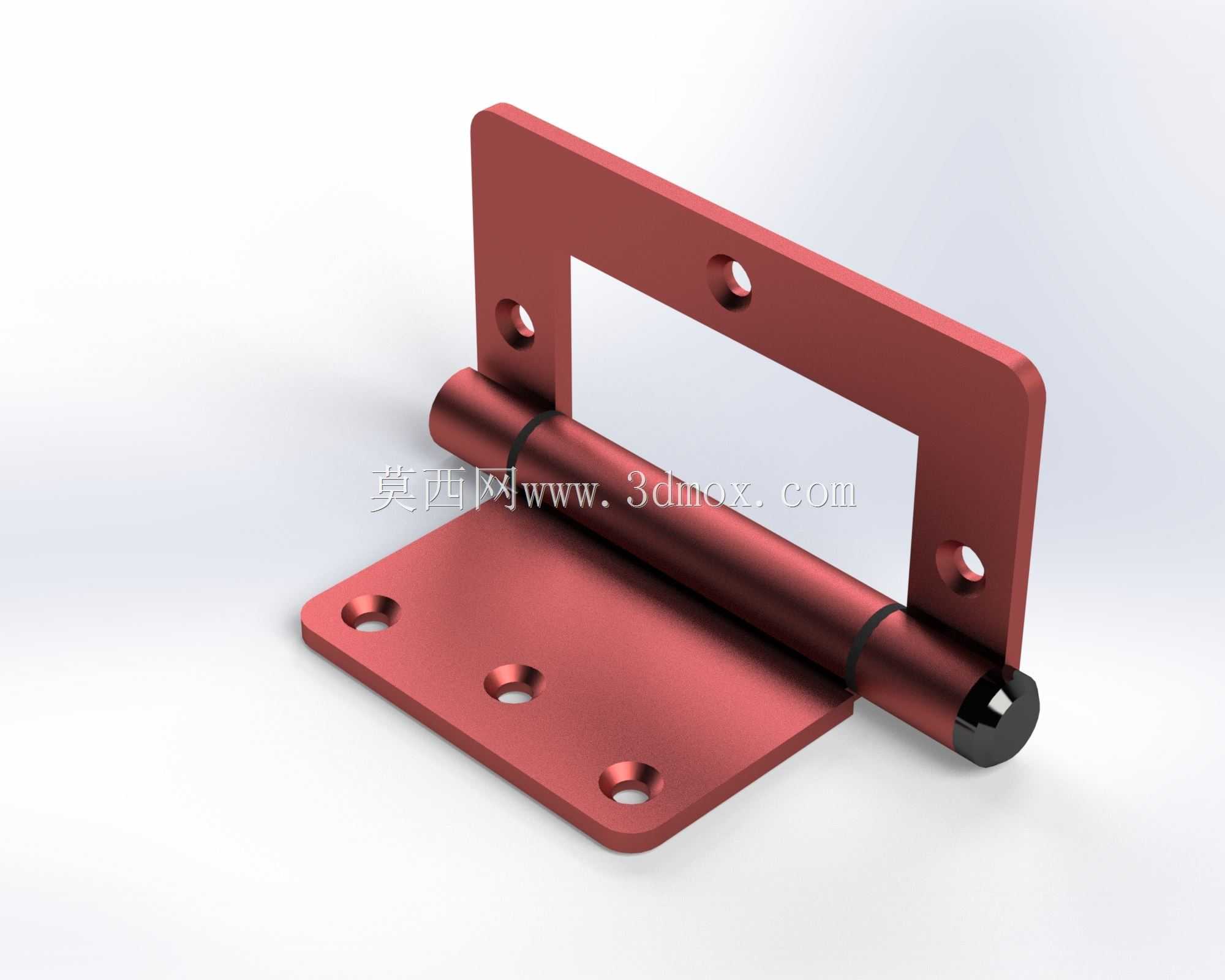

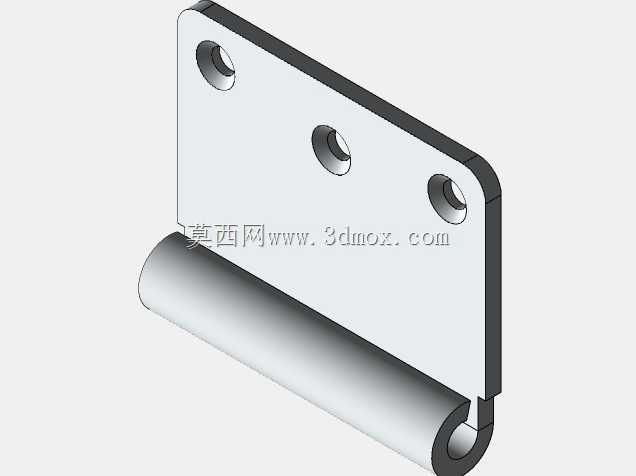

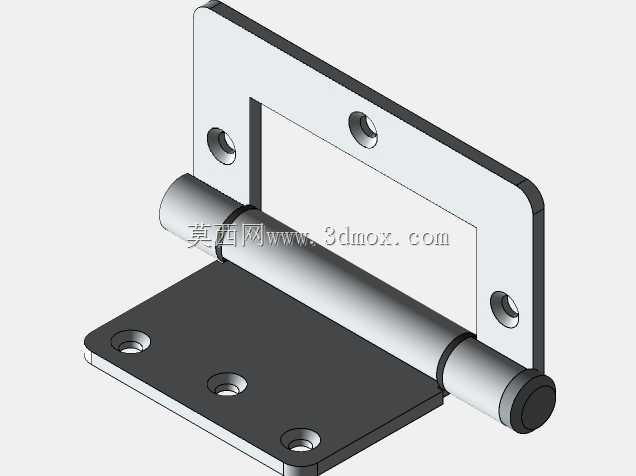

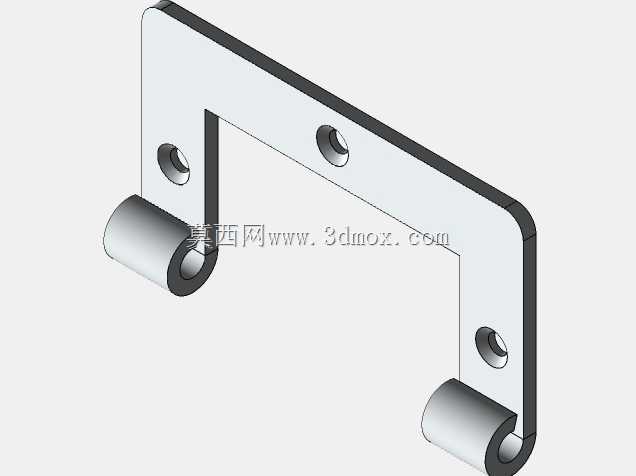

这类带方形安装座的合页，多用于工业设备的防护门、机箱侧盖、小型设备舱门的转动连接场景，区别于普通民用合页，其结构强度更高，安装定位更精准，能适配工业场景下频繁开合、承重要求更高的使用需求。从结构设计来看，这款合页采用双片方形安装板搭配一体式通长销轴的结构，销轴与安装板的铰接位置做了加厚卷边处理，避免长期开合后铰接位出现磨损松旷，相比单段销轴的合页，通长销轴的受力分布更均匀，不会出现单侧受力变形的问题。安装板上预留的沉头安装孔位，排布在方形板的四个角及侧边位置，安装时可以让螺丝完全沉入孔内，不会突出安装面干涉门体开合，孔位的间距经过标准化设计，能适配市面上多数工业铝型材框架、钣金机箱的预装孔位，不需要额外现场打孔调整，能大幅减少现场安装的工作量。设计过程中，首先要考虑的是铰接位的转动间隙，间隙过大会导致门体安装后出现晃动，间隙过小则会出现开合卡滞，需要根据选用的材质匹配合理的公差配合，同时销轴两端做了封边处理，避免销轴在长期转动过程中从铰接位脱出，也能防止灰尘、切削液等杂物进入铰接缝隙造成磨损锈蚀。从安装边界来看，这款合页的安装板为对称方形结构，不需要区分左右安装方向，单组合页可以根据门体的重量选择安装2-3个，安装时需要保证两个合页的销轴处于同一条轴线上，否则会出现门体开关阻力大、合页受力不均断裂的问题。合页的转动角度可以达到180度，能满足设备门完全打开的使用需求，不会因为开合角度不足影响设备内部的检修操作，表面做了氧化喷塑处理，在车间多油污、多粉尘的环境下也能保持较好的防锈能力，不会因为长期使用出现锈迹污染设备表面的问题。在实际选型应用中，这类合页常被用在自动化设备的安全防护门、电气控制柜的柜门、小型加工设备的检修舱门位置，相比外露式合页，这款合页的安装板完全贴合在安装面表面，没有突出的尖锐边角，不会在人员操作设备时造成磕碰划伤，整体结构没有多余的零散零件，后期维护也不需要频繁加注润滑油，依靠铰接位的精密配合就能保证长期顺畅转动。
