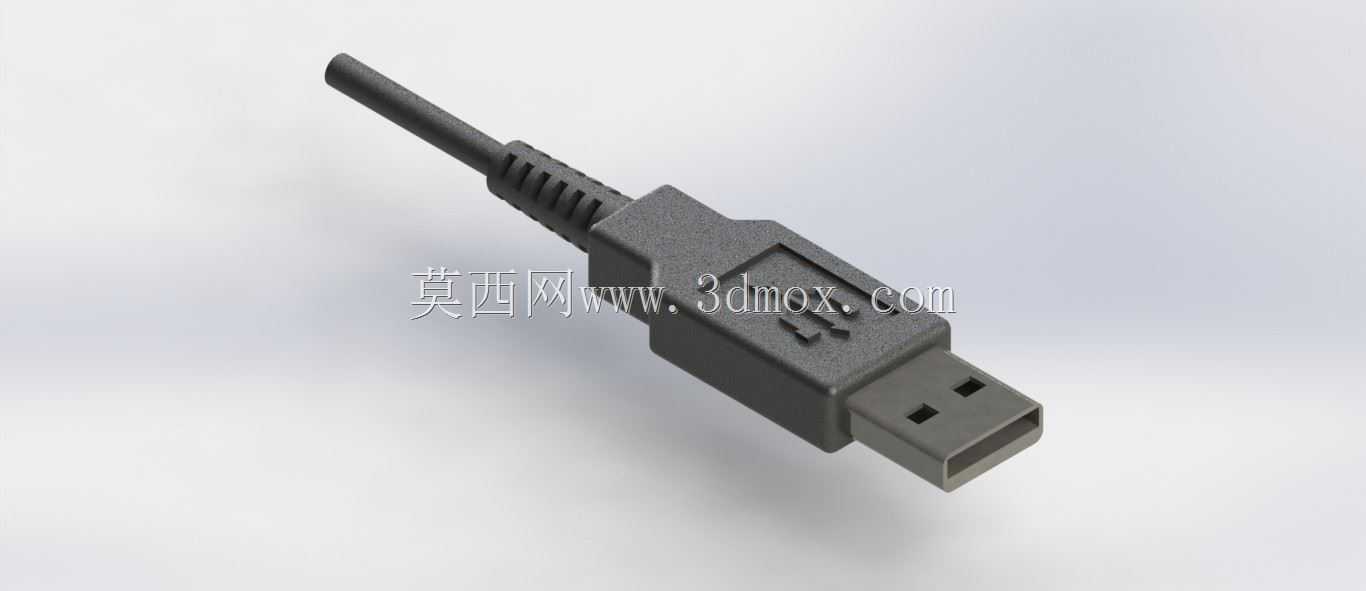

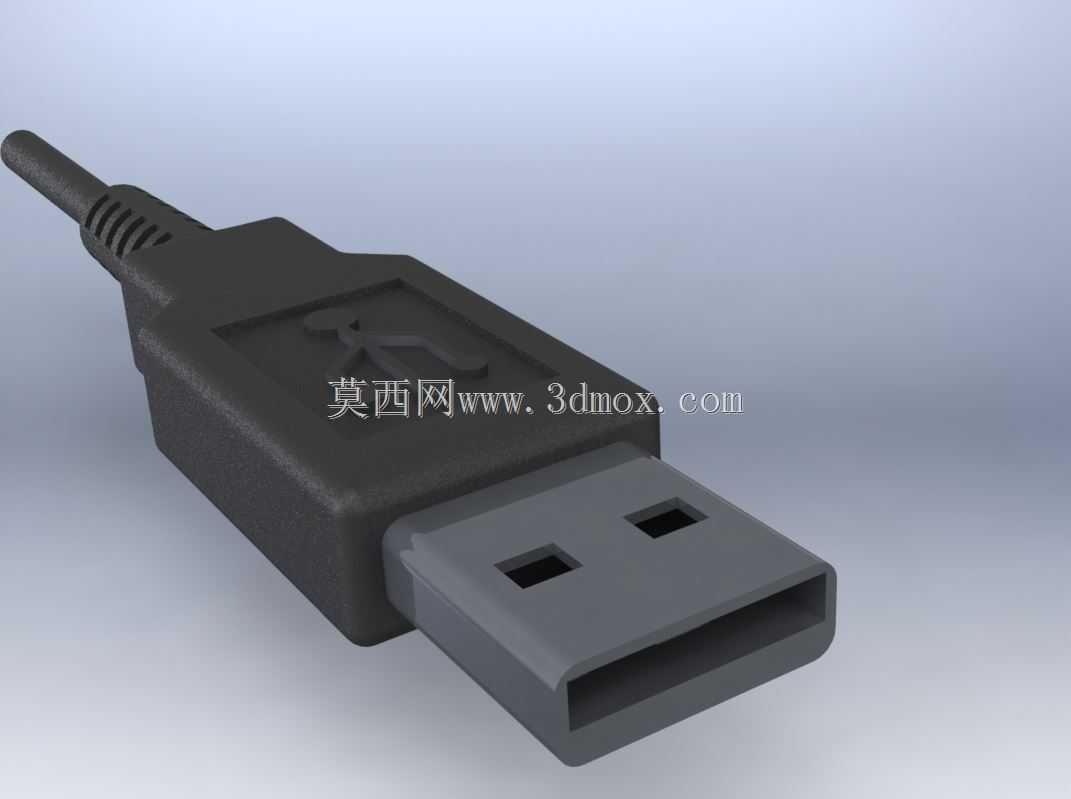

标准USB公头连接插头结构设计

日常电子设备的有线数据传输、外设供电场景中，USB公头是普及率最高的连接部件之一，小到键鼠、U盘这类小型外设，大到工业控制终端的外接调试模块、消费电子的充电与数据交互链路，都离不开这类标准化接插件的支撑。做这个结构设计的时候，首先要锚定通用USB接口的互换性要求，金属插舌的外轮廓尺寸严格匹配通用母座的插接公差，插舌上的两个定位缺口位置、深度都做了对应校核，保证插入时不会出现卡滞、对位偏移的问题，插合后接触片的贴合压力控制在合理区间，既不会因为插拔力过大导致使用体验差，也不会因为接触压力不足出现数据丢包、供电接触不良的情况。尾部的线缆衔接位置做了阶梯式的防弯折结构，也就是大家日常使用时看到的插头尾部带防滑齿纹的橡胶段，这个结构的设计初衷是分散线缆反复弯折时的应力，避免线芯在根部因为频繁弯折出现断芯、外皮开裂的问题，齿纹的间距和深度都做了适配，既保证弯折时的缓冲余量，也不会因为橡胶过硬导致尾部僵硬影响使用。外壳部分采用的是包覆式注塑结构，金属屏蔽层内嵌在塑料外壳内部，在插接方向做了防滑的纹理设计，方便用户插拔时施力，不会因为手滑出现插拔费力的情况。从安装边界来看，这类插头的整体外轮廓尺寸适配绝大多数设备的USB接口周边空间，不会出现插头体积过大遮挡相邻接口的问题，金属插舌的伸出长度刚好匹配母座的插接深度，插合到位后外壳端面和设备面板基本齐平，不会出现突出过多或者插不到位的情况。建模过程中对内部的金属接触片排布也做了还原，四个接触片的间距、凸起高度都对应标准定义的电源、数据引脚位置，外壳的合模线位置做了隐藏式处理，避免日常使用时合模线的毛刺刮手。实际应用中，这类结构除了消费电子领域，在工业设备的调试接口、嵌入式设备的外接通讯端口上也有大量使用，设计时除了满足基础的尺寸互换性，还要考虑不同使用场景下的耐用性，比如反复插拔的磨损余量、高低温环境下塑料外壳的形变余量、线缆拉扯时的抗拉脱结构，这些细节都在模型里做了对应的结构体现，方便后续做结构验证、配套外壳开模或者线缆组件装配模拟的时候直接参考，不用再反复核对基础接口的标准尺寸，能减少前期设计的重复工作量。
