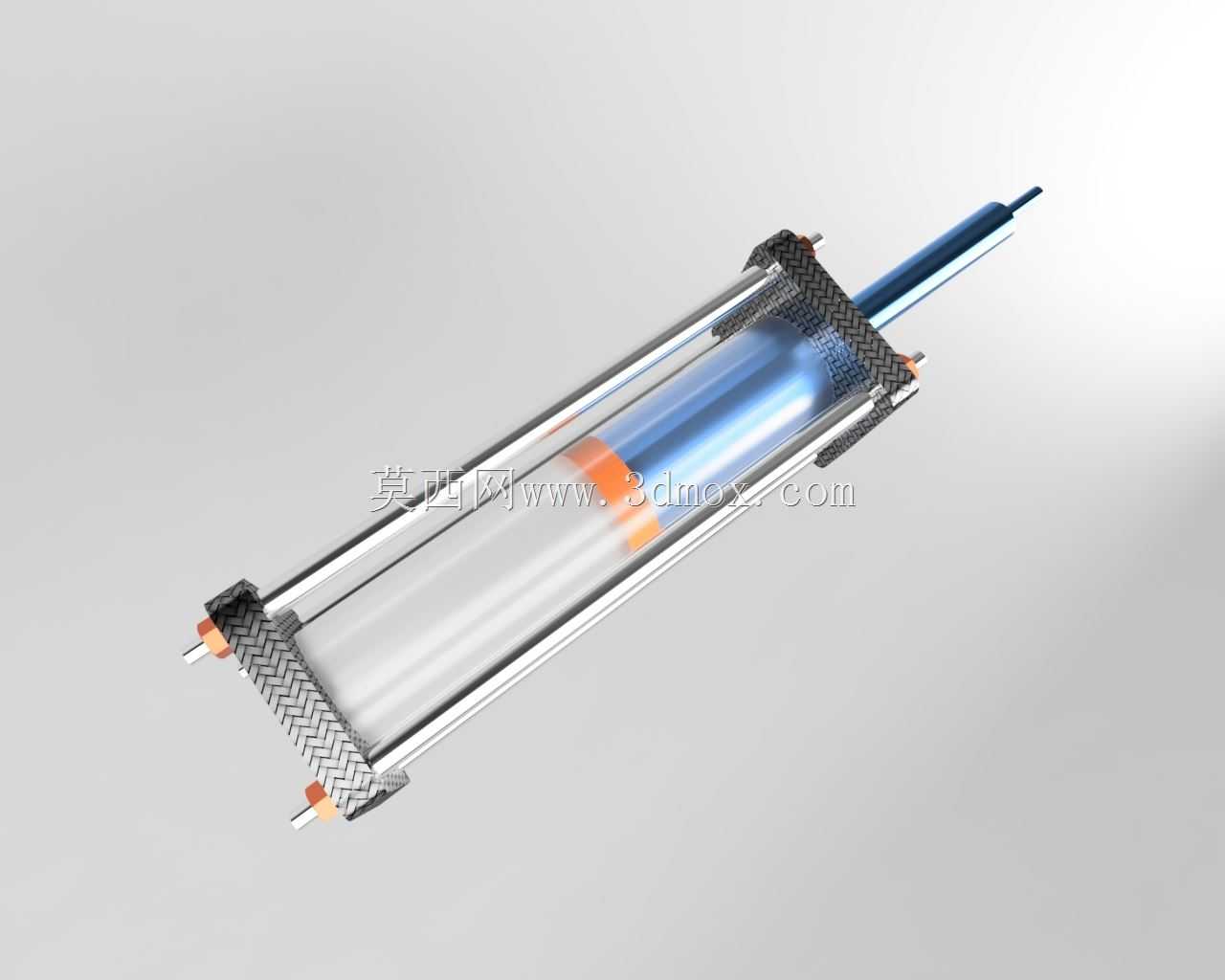

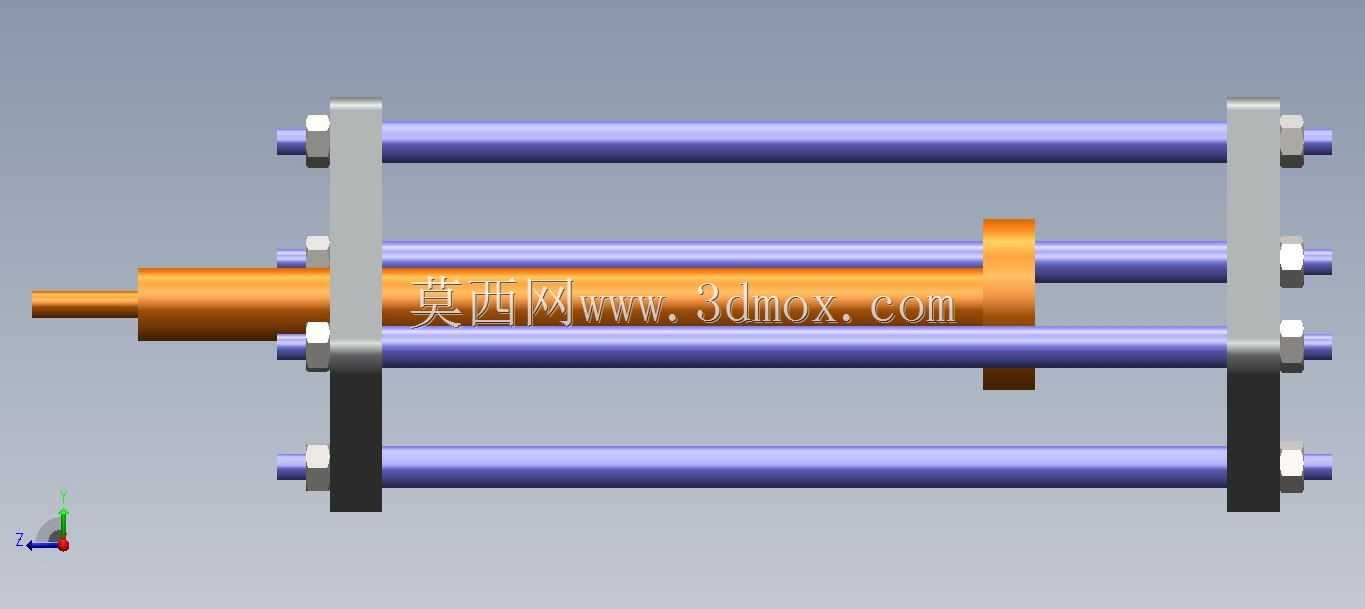

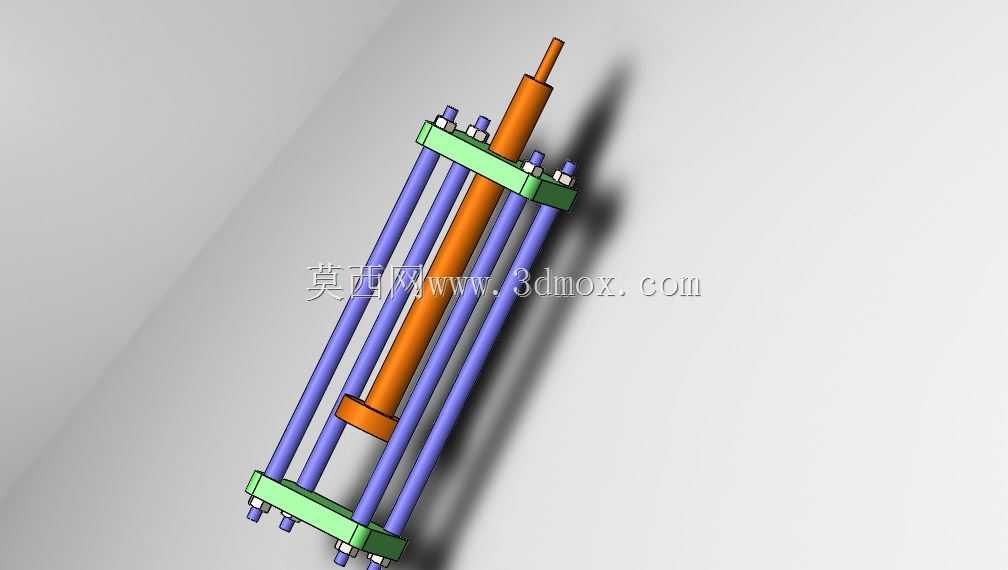

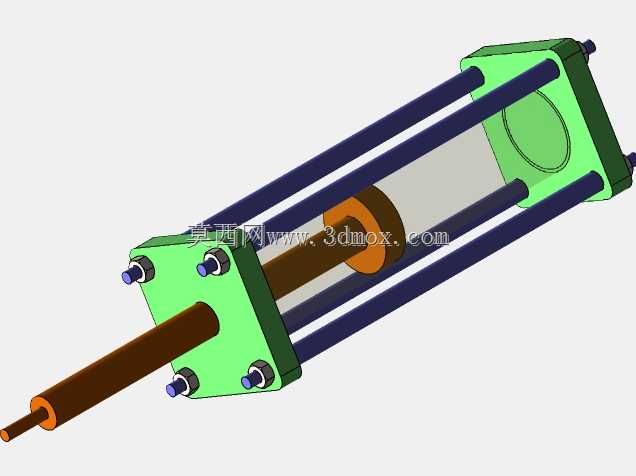

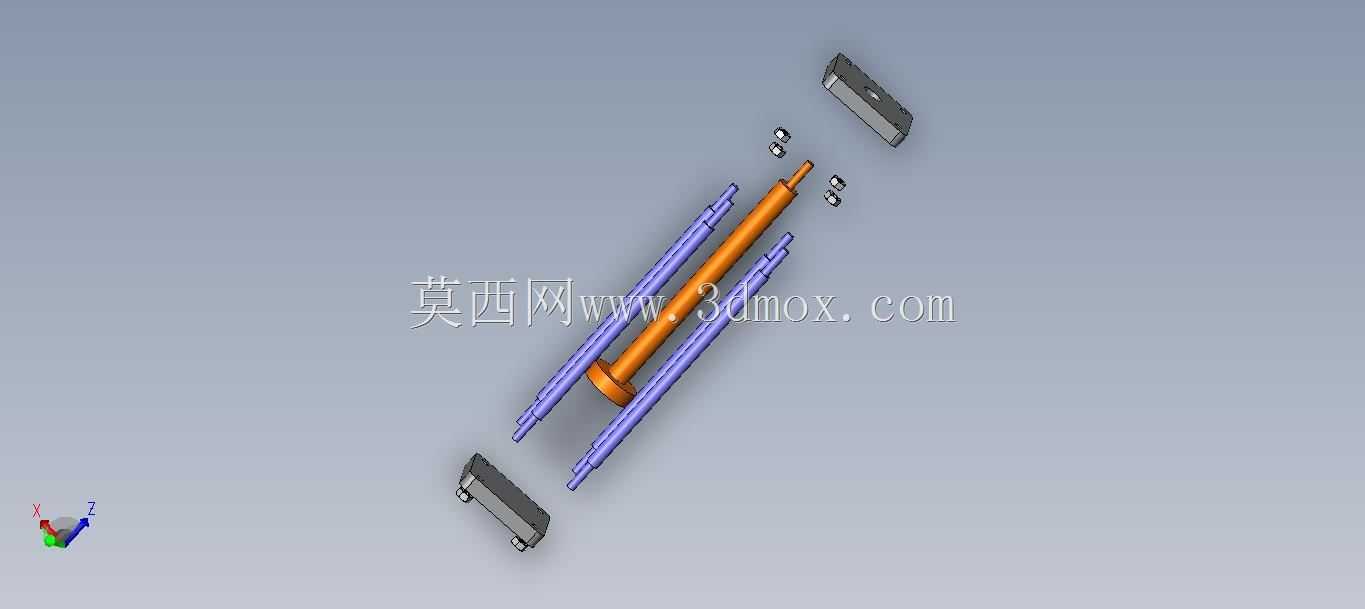

双导杆导向型标准气缸结构三维数模

这款双导杆结构的气缸，是气动系统里最常见的直线执行元件，在轻工装配、电子元器件分拣、包装线推料、工装夹具夹紧这类工位里应用极广，相比无导杆的普通气缸，它自带的两根平行导向杆能直接承受一定的侧向负载，不需要额外加装直线导轨做导向，能大幅简化设备的安装结构，压缩工位的整体占用空间。从结构设计来看，这款气缸采用了常见的拉杆式缸筒固定结构，四根沿缸体周向均匀分布的拉杆把前后端盖牢牢锁紧在缸筒两端，密封件都嵌在端盖的密封槽内，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合适范围，能减少活塞运动时的摩擦阻力，同时降低密封件的磨损速度，延长整体使用寿命。活塞和活塞杆的连接采用了防松结构，避免长时间往复运动后出现连接松动导致的行程偏差，前端盖位置搭配了防尘圈和导向环，既能阻挡外界的粉尘、切削液进入缸体内部，也能给活塞杆提供稳定的径向支撑，避免活塞杆伸出后出现下垂偏摆。两根平行导杆和活塞杆同步运动，导杆表面做了硬氧化处理，耐磨性能优异，和端盖上的直线轴承配合，运动过程顺滑无卡滞，侧向负载的承载能力比同缸径的普通气缸高出近40%，很多需要直接推料、压装小零件的工位，用这款气缸不需要额外做导向结构，直接安装就能使用。安装边界上，这款气缸的缸体截面为规整矩形，四个安装孔位的位置公差控制在±0.02mm范围内，不管是从前端面法兰安装、还是从缸体侧面的安装槽固定，都能保证活塞杆的运动方向和安装基准面平行，不会出现别劲的情况。行程范围内的运动重复精度能控制在±0.1mm，满足大部分普通气动工位的精度要求，进气口采用标准的气动管螺纹接口，和常规的气动接头通用，不需要做特殊的转接处理。设计建模的时候，所有的密封槽尺寸、安装孔位、导杆和活塞杆的同轴度都严格按照行业通用的气动元件标准做了匹配，数模里把活塞密封圈、防尘圈、导向环这类易损件都做了独立的零件结构，不管是做设备的整机装配干涉检查，还是后续做维护备件的选型，都能直接调取对应尺寸参考，不需要再重新测绘零件。另外缸体两端都设置了缓冲调节针阀的安装位置，建模时也预留了对应的结构空间，实际使用时可以根据负载的大小调节缓冲气量，降低活塞运动到行程端点时的撞击噪音，减少冲击对设备整体稳定性的影响。
