重型车间内部辊道承载运输小车结构

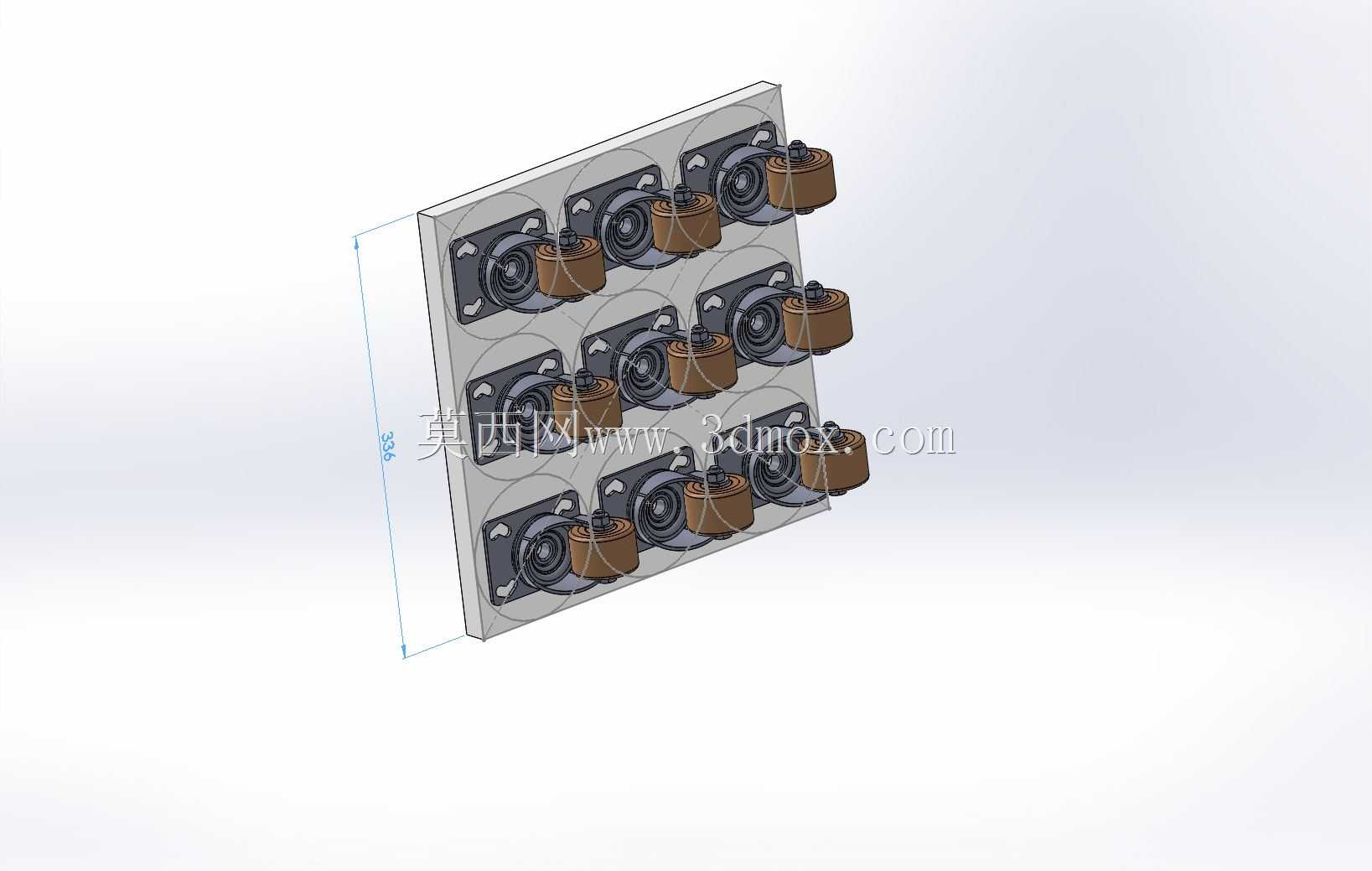

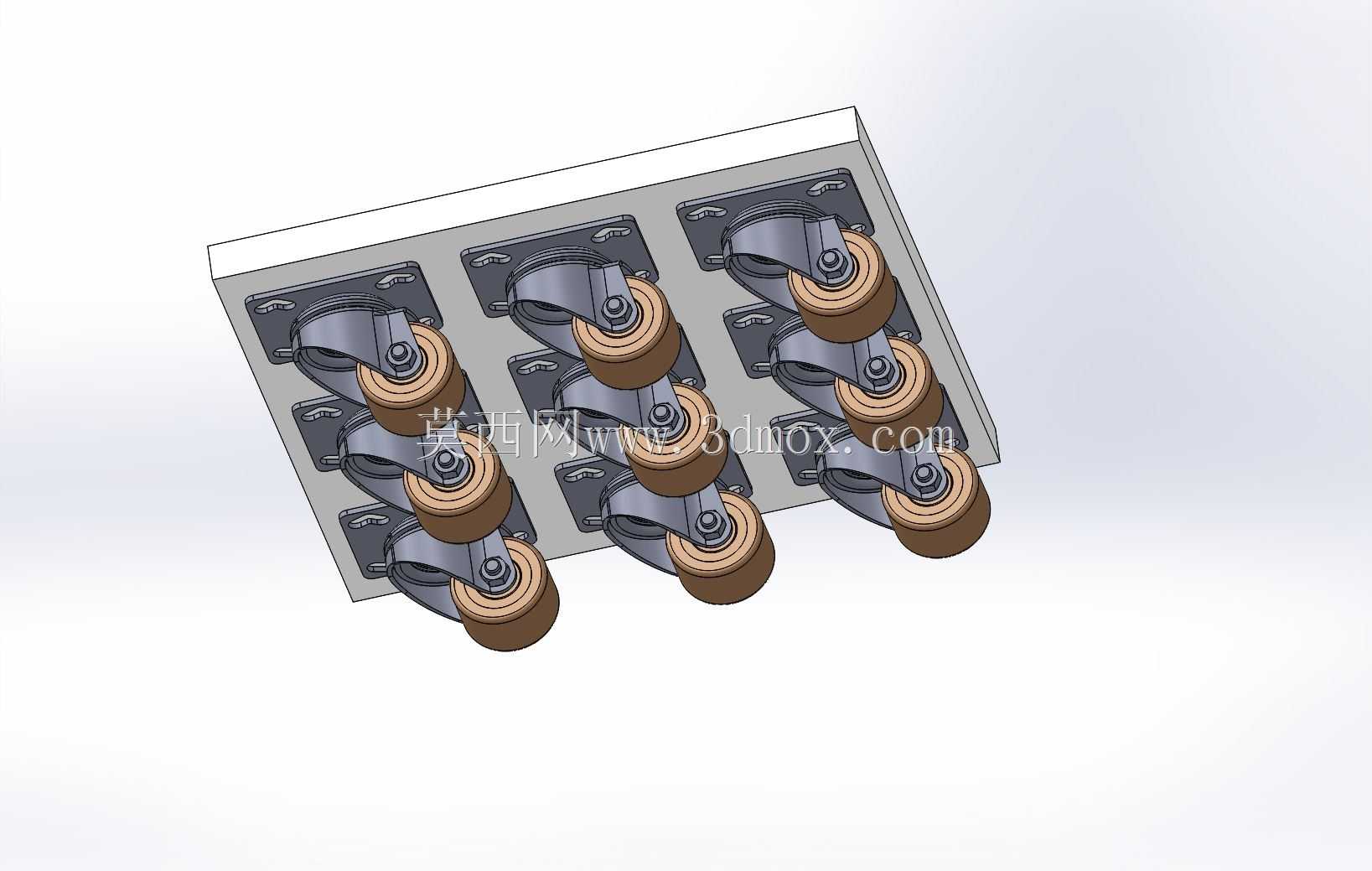

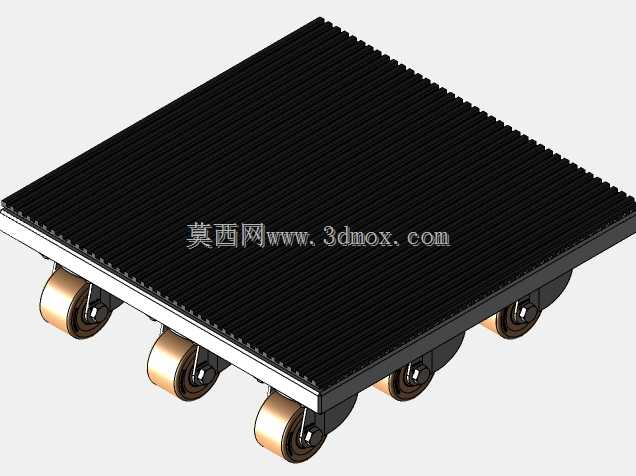

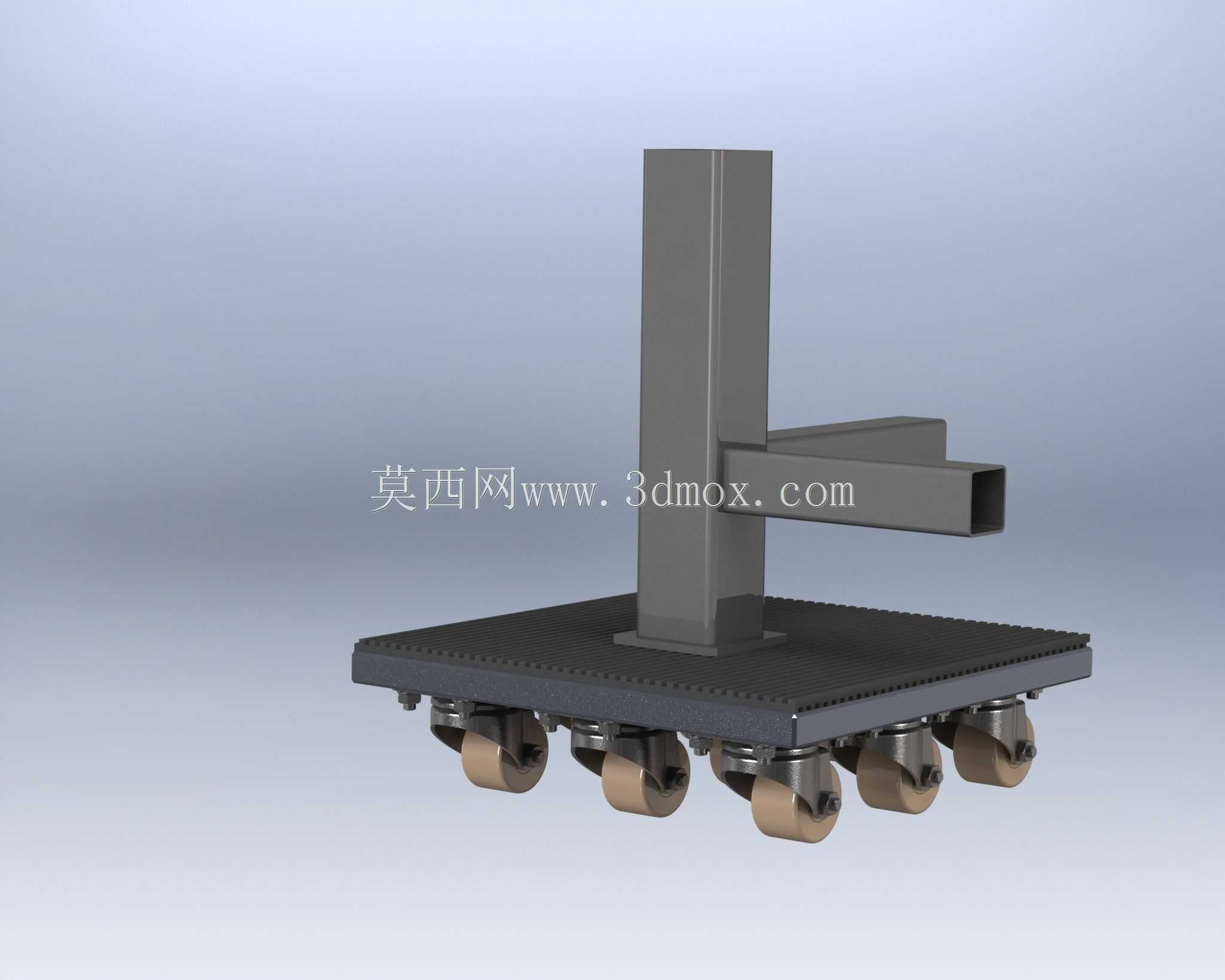

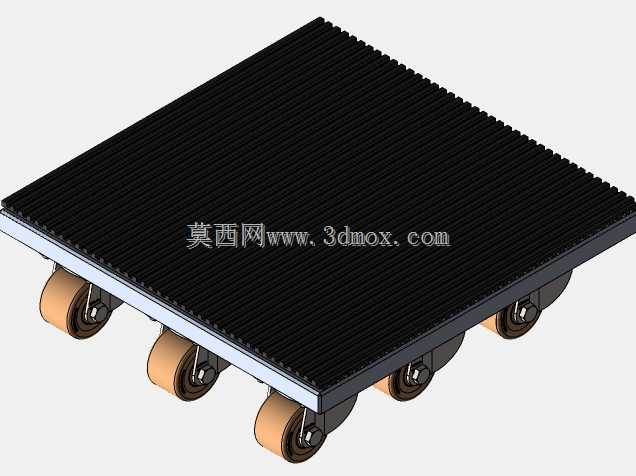

这款重载辊道承载运输小车，主要面向重型机械制造车间、焊装工段、重型装配工位的内部物料转运场景，适配车间内无固定输送线区域的重型工件短距离驳运需求，可直接承接辊道线输出的重型框架、工装夹具、焊接组件、机加工半成品，解决大重量工件在跨工位转运时依赖叉车、通行路径受限的痛点。从结构设计逻辑来看，整车采用低重心布局，底部承载平台采用加厚花纹钢板焊接成型，平台表面做防滑处理，避免转运过程中工件出现滑移偏移；平台下方均匀布置多组重载万向脚轮，单轮额定承载匹配整车900kg额定载重需求，轮组布局兼顾承载均匀性与转向灵活性，可在车间狭窄通道内完成原地转向、横向移位操作，适配工位周边紧凑的操作空间。平台上方设置的立式方钢立柱与横向悬臂结构，并非用于额外承载，而是作为转运过程中的工件挡靠与临时挂装结构，当转运带外伸框架的工件时，可将工件框架抵靠在立柱侧面，避免转运启停时工件前倾滑落，横向悬臂可临时挂装小型工装、吊具附件，减少转运过程中附带物件的散落风险。设计过程中重点考量了安装边界与通行适配性，整车整体高度控制在常规车间辊道线的出料高度区间，可直接与车间现有固定辊道线对接，无需额外设置过渡坡道或抬升机构，平台平面尺寸适配常见重型机械框架的底部支撑跨度，脚轮安装位置避开平台边缘的工件落位区，避免工件放置时与轮组支架产生干涉。轮组安装采用螺栓连接的可拆卸结构，后期维护时可单独更换磨损的脚轮，无需整体拆解承载平台；立柱与平台之间采用满焊连接，焊后做去应力处理，避免长期承受侧向抵靠力时出现焊缝开裂变形。在实际使用场景中，这类小车无需额外动力，依靠人工推行即可完成转运，适配车间内100米范围内的短距离驳运作业，相比叉车转运，其无需预留较大的转弯半径，可在设备间隙、工位旁的狭窄通道内通行，尤其适合重型装配工位周边的物料周转，可将上一工序输出的重型工件直接转运至装配工位旁，减少工件二次吊装的次数，降低吊装作业的安全风险。平台边缘未设置突出的挂钩或连接结构，可多台小车并排拼接使用，当转运超宽、超长的重型工件时，可将多台小车沿工件长度方向布置，共同承载工件重量，拓展整车的适配承载范围。
