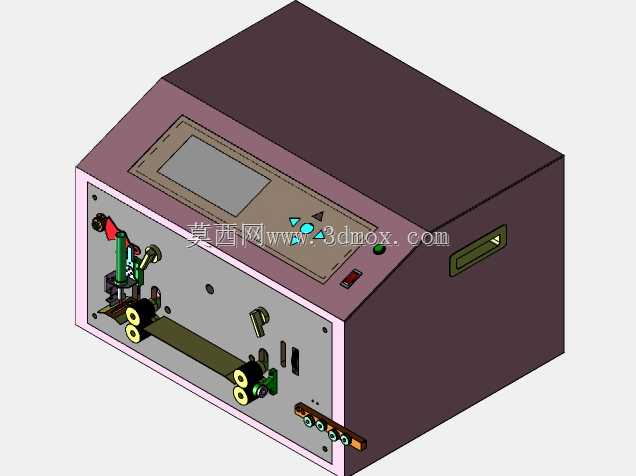

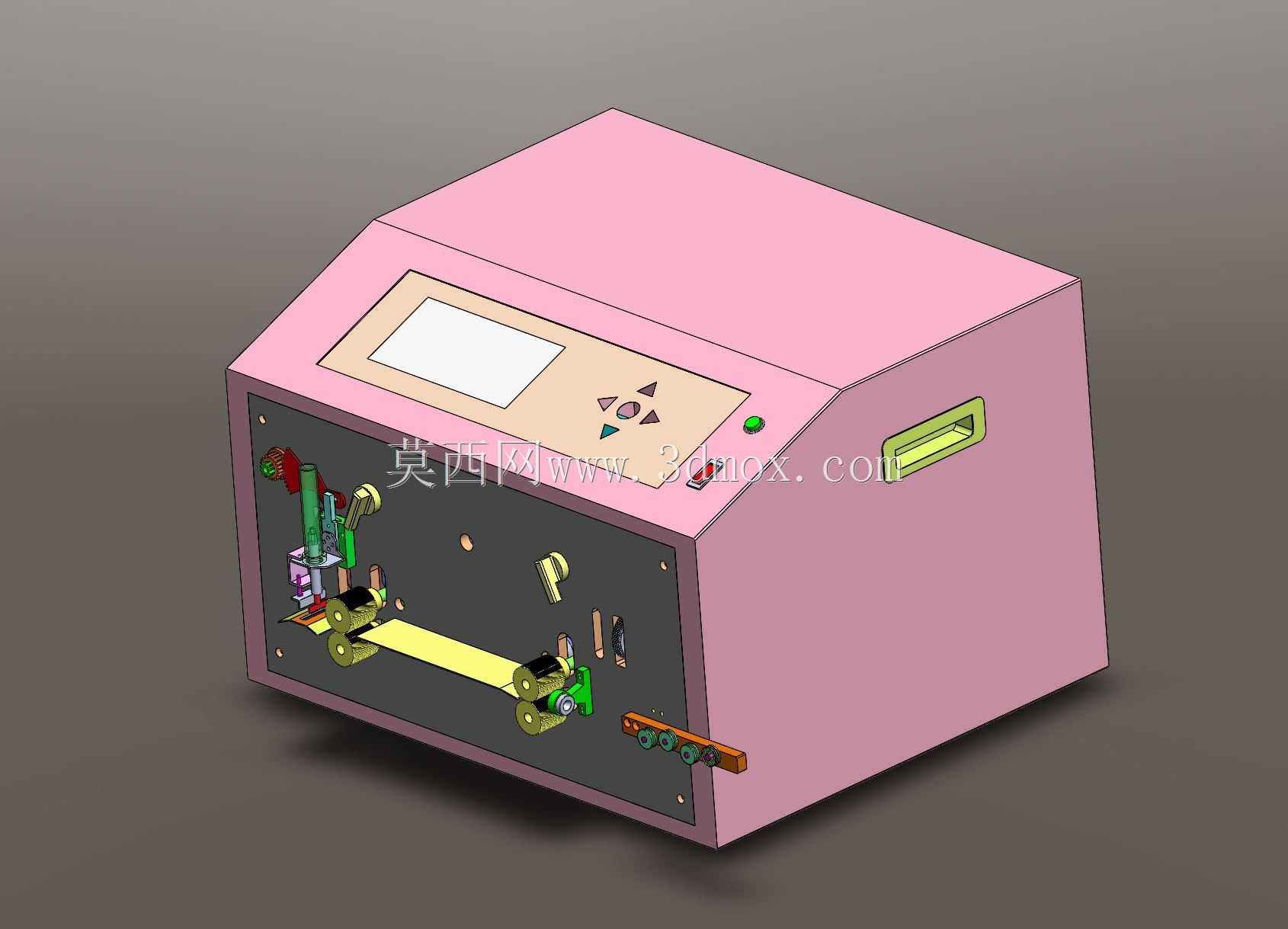

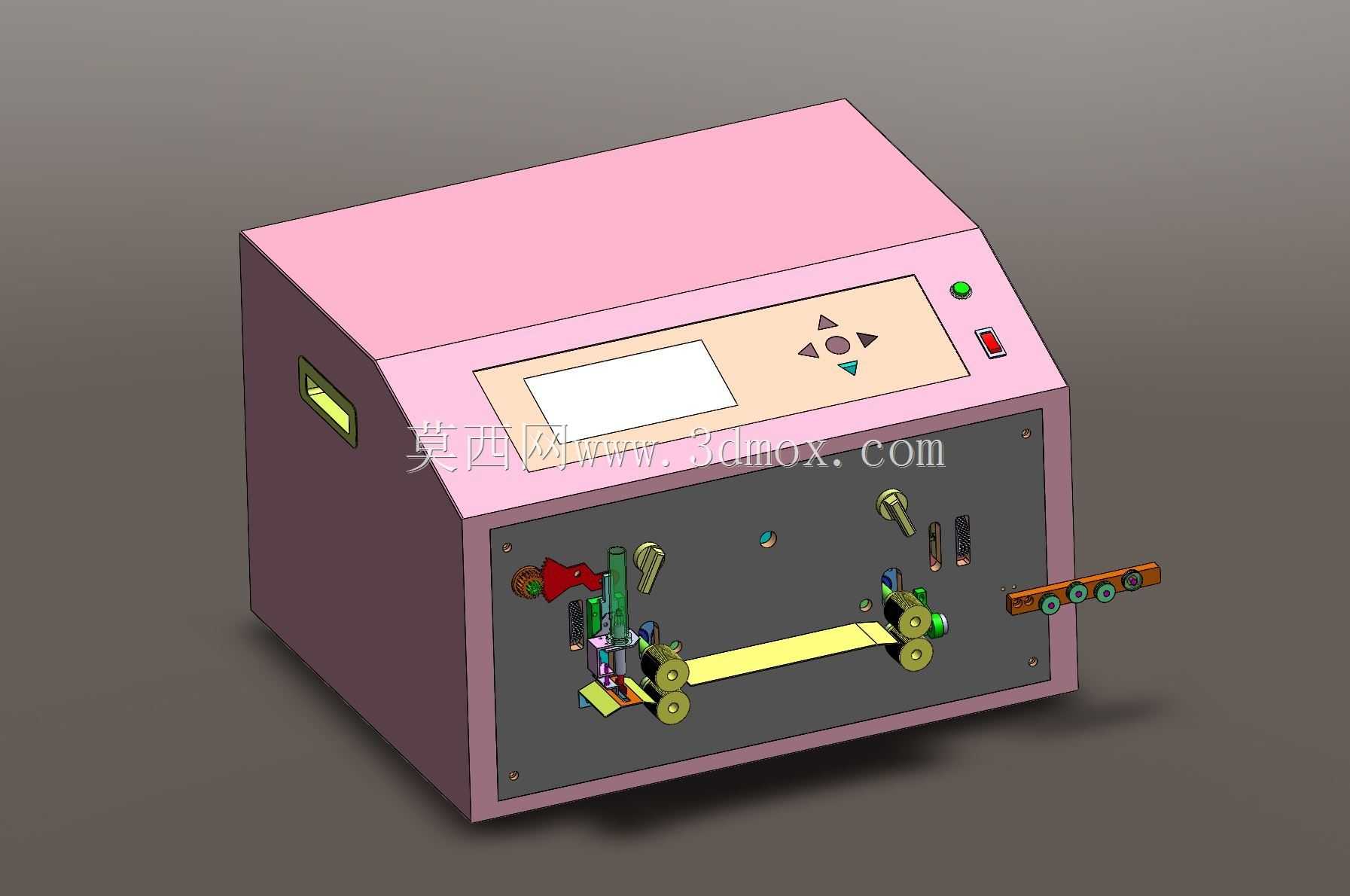

台式全自动线束剥切一体机结构设计

这款台式剥切设备主要面向电子线束加工、低压电器装配、家电线束生产等场景，用来替代人工完成单股线缆的定长裁切、端部绝缘层剥离作业，在中小型线束加工车间、设备厂内部线束预制工位都有很高的适配性，相比手持剥线钳、半自动裁切工具，能大幅降低重复操作的劳动强度，同时保证剥切长度、剥头深度的一致性，减少线缆铜芯损伤、绝缘层残留的不良品问题。从结构设计逻辑来看，整机采用箱式集成布局，将控制模块、动力传动组件、执行作业模组全部整合在封闭柜体内，正面外露作业区域，既可以避免传动部件外露带来的安全隐患，也能减少车间浮尘、线屑落入传动间隙造成的卡滞故障。操作面板设置在柜体顶面斜向区域，符合站立操作的人机视角，参数设置按键、状态指示灯、急停按钮的排布遵循操作频次优先级，常用的长度设置、启停按键布置在手指易触及的中心区域，急停按钮单独设置在面板边缘的醒目位置，搭配红色醒目标识，遇到异常时可以快速触发停机。设备的核心作业单元集中在正面开放区域，包含递进式送线轮组、裁切刀座、剥线夹头几个部分，送线轮采用上下对压的胶轮结构，通过调整压合间隙可以适配不同线径的单股铜芯线、多股软线，送线步进电机通过同步带驱动轮组转动，配合计数传感器实现精准的送料长度控制；裁切与剥线动作采用同轴复合刀座设计，裁切刀先完成定长位置的线缆切断，随后剥线夹头夹持住端部绝缘层，配合送线轮的反向微动完成绝缘层剥离，整个动作流程通过预设逻辑联动，不需要人工分步操作。考虑到车间工位的摆放需求，整机采用紧凑型尺寸设计，柜体底部预留平整安装面，可以直接放置在标准工作台面上使用，不需要额外做地基固定，侧面预留提手结构，方便工位调整时的短距离搬运；出线端设置导向定位条，可以对接后续的线束分料、端子压接工位，实现工序间的顺畅衔接。设计过程中对内部走线做了分层规划，强电动力线与弱电信号线分开布置在不同的走线槽内，减少信号干扰带来的长度计数误差，柜门采用快拆螺丝固定，日常维护时可以快速打开面板，清理刀座附近堆积的线屑、更换磨损的刀片，不需要拆解整机主体结构。
