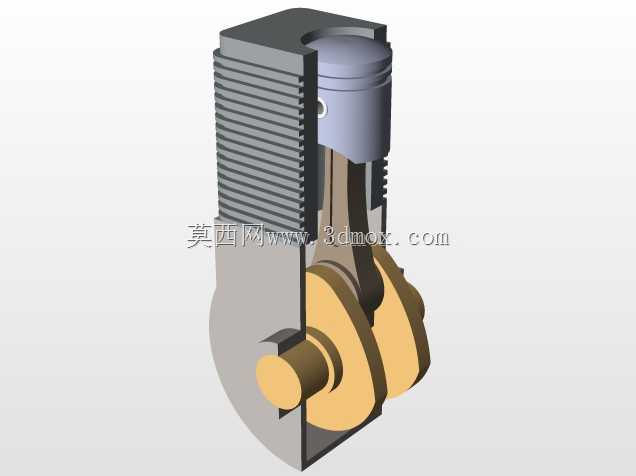

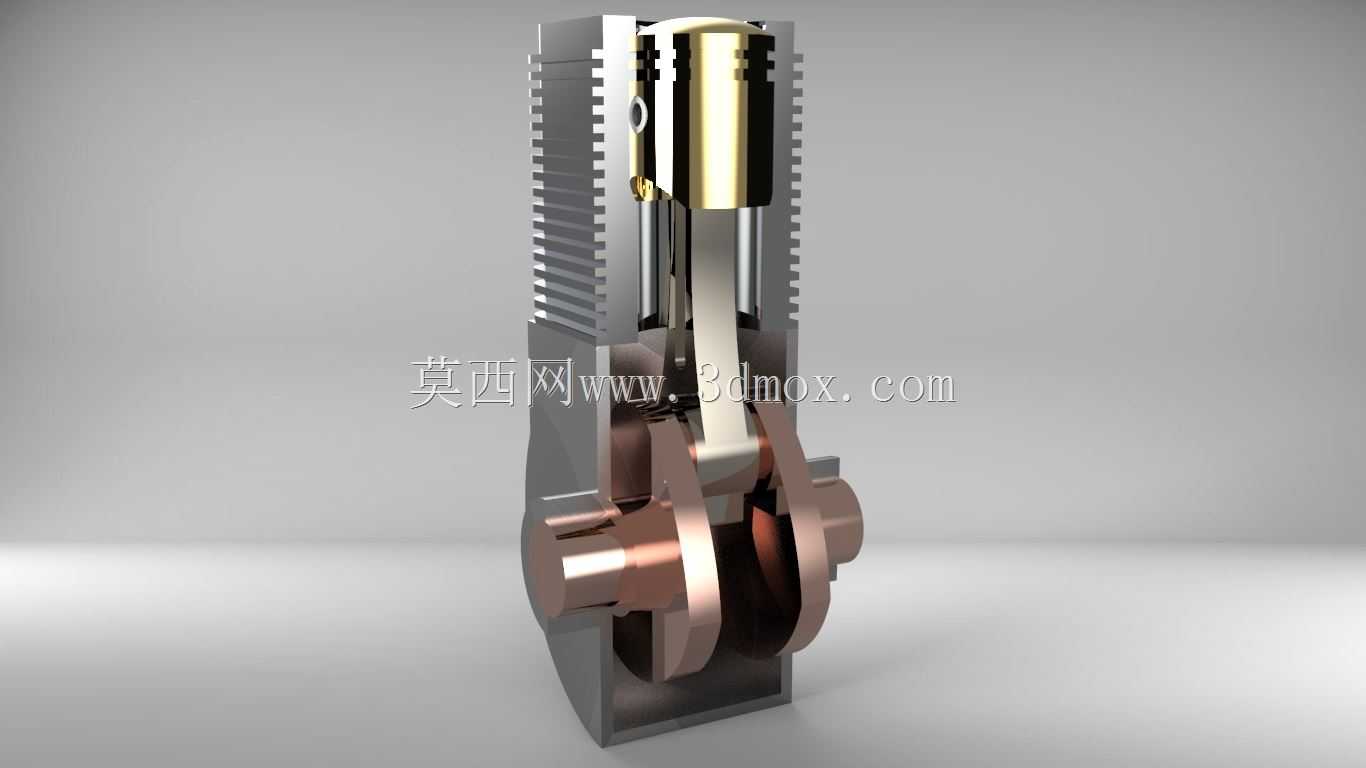

单缸往复式发动机气缸剖切结构展示

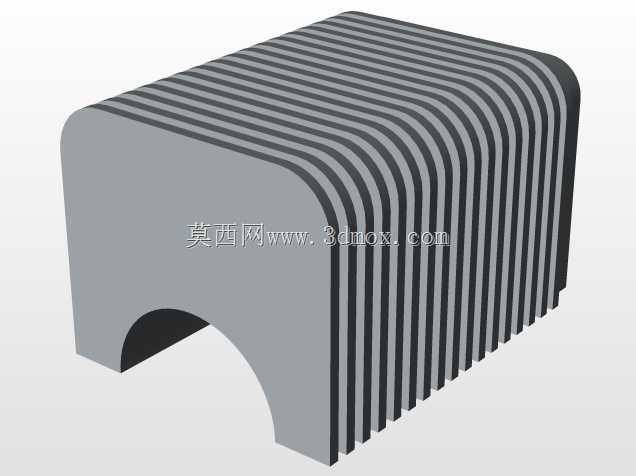

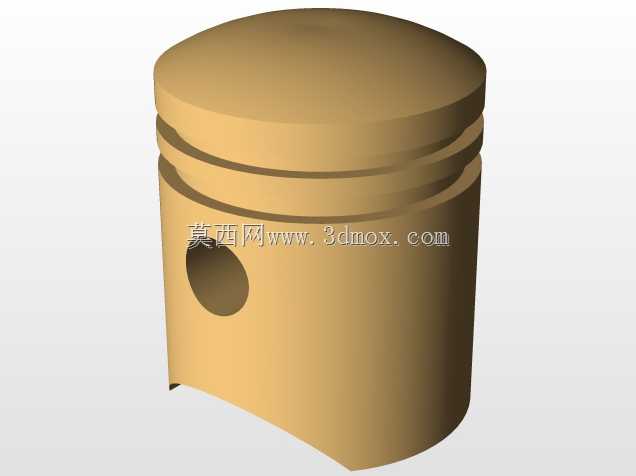

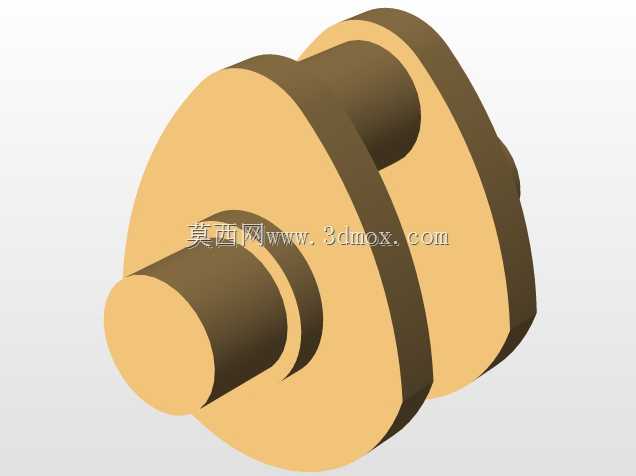

该剖切展示的气缸组件，是往复式内燃机的核心承压与运动导向单元，在小型通用动力、摩托动力、教学演示教具等场景中应用广泛，日常选型与建模时，首先要明确气缸的安装边界：缸体外侧的散热鳍片总宽度需匹配整机外罩的预留空间，下端曲轴安装座的同轴度公差直接决定整机运转的振动水平，建模时需优先固定曲轴孔的中心轴线作为装配基准，再向上延伸出气缸内壁的圆柱导向面。从功能实现逻辑来看，气缸内壁承担着活塞往复运动的导向作用，同时要承受燃烧做功瞬间的高温高压冲击，因此建模时内壁的圆柱度公差需控制在合理区间，避免活塞运动卡滞或密封失效；外侧的等距散热鳍片采用等厚阵列设计，鳍片间距兼顾散热效率与铸造工艺的拔模要求，避免出现壁厚不均导致的铸件缩孔缺陷。配套的活塞组件通过活塞销与连杆小头连接，连杆大头采用剖分式结构与曲轴曲柄销配合，建模时需预留轴瓦的安装间隙，同时要验证活塞运动到上止点、下止点时，活塞顶面与气缸盖、活塞裙部与曲轴平衡块的安全间隙，避免运动干涉。设计思路上，这类单缸气缸的结构优先保证运动可靠性，缸体下端的安装凸台设置有对称的螺栓过孔，用于与曲轴箱刚性连接，安装面的平面度要求较高，防止密封垫压合不均出现漏油漏气问题；活塞顶部的凹坑形状匹配燃烧室的油气混合需求，建模时需与气缸盖的燃烧室型面做配合校验，保证压缩比符合设计要求。实际工程应用中，这类气缸模型可用于教学场景的运动原理演示，也可作为小型通用动力设备改型设计的基础参考，建模时还原的活塞销卡环槽、连杆油道、曲轴平衡块配重结构，都是实际生产中必须考虑的细节，比如连杆杆身的工字型截面是为了在保证结构强度的前提下降低往复运动质量，减少曲轴运转的惯性冲击，曲轴输出端的键槽结构用于连接动力输出轮，建模时需保证键槽的对称度公差，避免动力传递时出现偏载。
