数控加工用ER型弹簧夹头刀柄结构

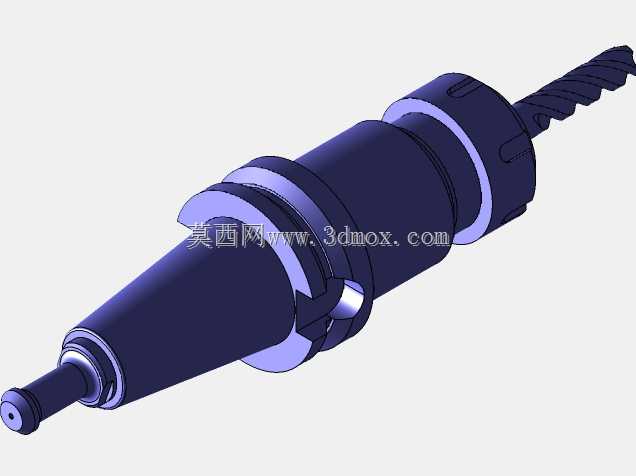

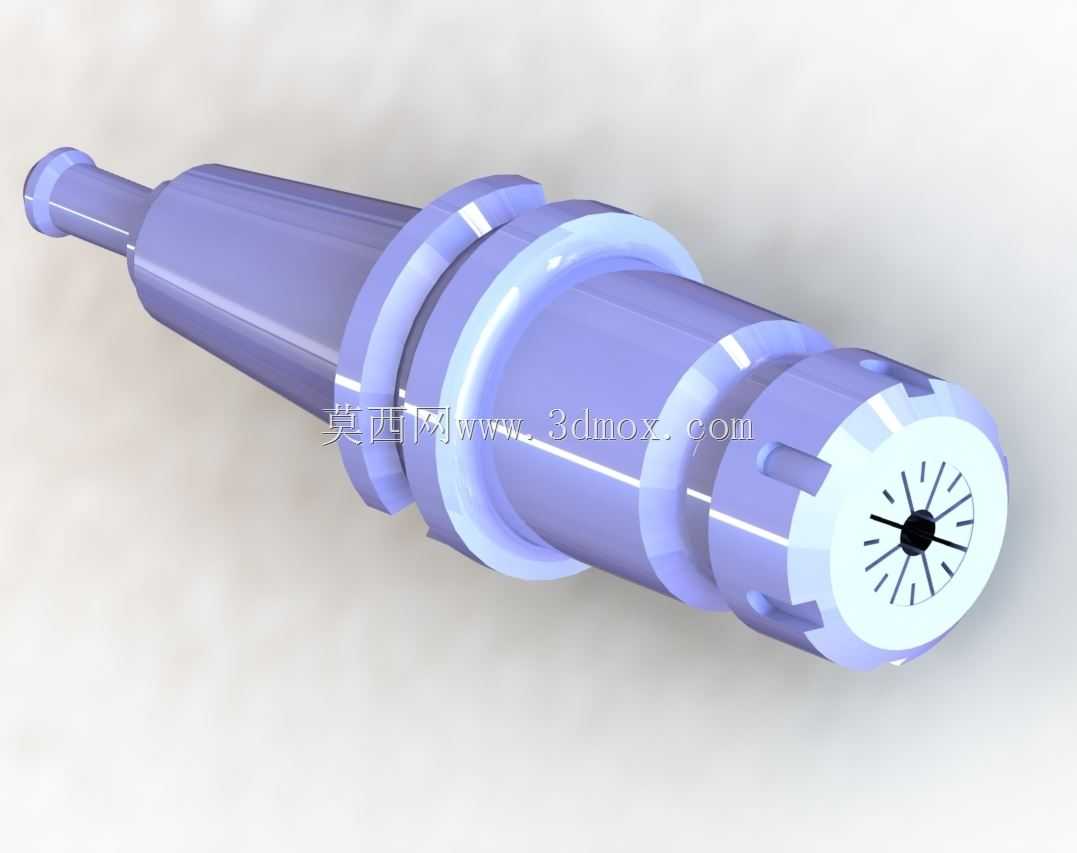

这类刀柄是数控铣削加工中心主轴与切削刀具之间的核心连接部件，日常在立式加工中心、龙门铣床、数控镗铣床的金属切削工序中承担扭矩传递、刀具定位的核心作用，不管是普通碳钢的平面开粗、模具钢的曲面精铣，还是铝合金件的高速铣削加工，都需要依靠这类刀柄完成刀具的装夹固定。从结构设计逻辑来看，整体采用锥柄配合主轴锥孔实现定位，锥面的锥度严格匹配常用的BT或者CAT系列主轴标准，安装时锥柄完全嵌入主轴锥孔后，通过主轴内部的拉钉拉紧结构实现轴向锁紧，保证高速旋转过程中不会出现松动、摆偏的问题。靠近主轴端的法兰凸台是安装定位的关键边界，凸台端面与主轴端面贴合后，能进一步强化连接刚性，抵消重切削过程中产生的径向切削力，避免刀柄出现颤振影响加工表面质量。前端的夹头容纳腔采用内锥面设计，配合ER型弹簧夹头使用，锁紧螺母旋合在前端外螺纹上时，会推动弹簧夹头沿内锥面轴向移动，迫使夹头均匀收缩抱紧刀具柄部，这种结构可以适配不同直径的立铣刀、钻头、铰刀等切削刀具，装夹范围覆盖常规铣削加工的常用刀具直径，不需要针对每一种直径的刀具单独配置刀柄，能有效降低生产现场的工装配置成本。设计过程中需要严格控制整体的动平衡等级，尤其是针对转速超过八千转的高速加工场景，各台阶轴段的同轴度、锁紧螺母的对称度都需要控制在微米级公差范围内，避免高速旋转时产生过大的离心振动，既影响加工精度，也会损伤主轴轴承。刀柄的轴向尺寸需要匹配机床的行程边界，从锥柄大端到刀具装夹端面的悬伸长度经过优化，既保证加工深腔结构时刀具不会与工件或者夹具发生干涉，又尽可能缩短悬伸量来提升整体刚性，减少切削过程中的让刀现象。外圆表面的多个环形槽除了起到减重作用，也能在加工过程中引导切削气流吹散附着在刀柄表面的切屑，避免切屑卡入主轴锥孔影响定位精度。实际使用中，这类刀柄可以配合不同规格的弹簧夹头，装夹直柄立铣刀、球头铣刀、定心钻等多种切削刀具，覆盖平面铣削、轮廓铣削、孔加工等多道数控加工工序，是机加工车间工装配置里消耗量最大、通用性最强的刀柄类型之一。
