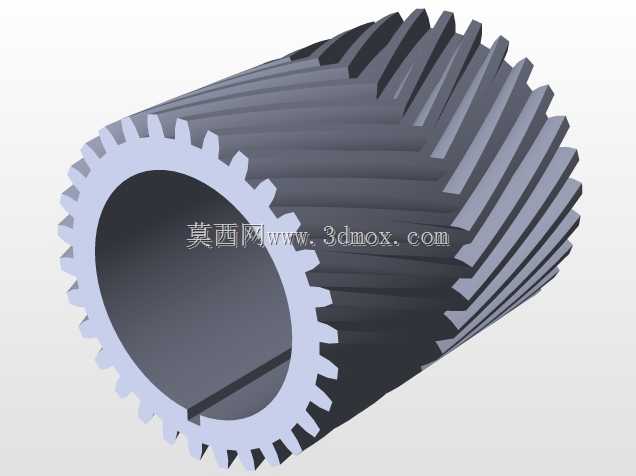

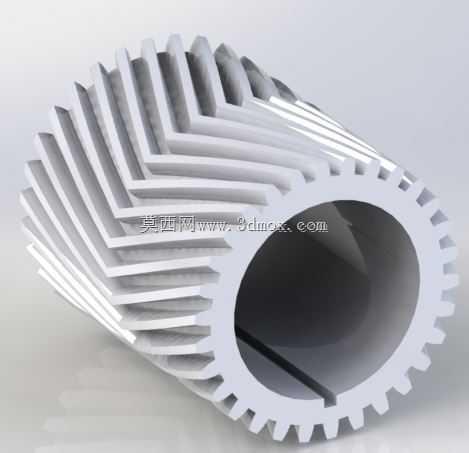

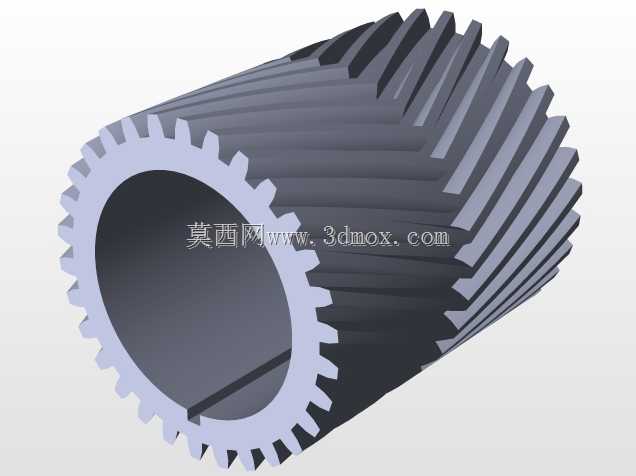

带键槽30度扭角双斜齿轮结构

这类带键槽的双斜齿轮，在重载传动场景里的适配性很强，不像直齿轮啮合时存在轴向冲击，双斜齿的对称齿向设计能抵消运转过程中产生的轴向力，不用额外加装大规格推力轴承来承受轴向载荷，能有效压缩传动箱的整体安装空间。实际选型应用里，这类零件常出现在矿山输送设备的减速单元、冶金轧机的传动组、大型风机的动力传递段，这些场景普遍存在载荷波动大、连续运转时长高的特点，双斜齿的啮合重合度比单斜齿更高，同时参与啮合的齿对数更多，单齿承受的接触应力与弯曲应力能被均匀分摊，齿面磨损速率会明显降低，传动过程的噪音控制也更优。

设计层面上，内孔开设的3*4规格键槽，是为了和传动轴实现周向固定，避免齿轮传递扭矩时和轴发生相对转动，键槽的位置选在齿根应力分布的非敏感区，不会因为开槽破坏齿部的整体强度，30度的扭角设置是平衡轴向力与传动效率的结果——扭角过小会失去斜齿传动的平稳性优势，扭角过大则会导致无效轴向分力占比升高，白白损耗传动功率。从安装边界来看，齿轮的内孔尺寸要和适配轴径保持过渡配合公差，齿顶圆的径向尺寸要匹配传动箱内的齿侧间隙预留空间，轴向长度要和轴上的定位台阶、锁紧挡圈的安装位置适配，不能出现装配后和相邻传动件发生运动干涉的问题。

建模过程中要注意齿面的螺旋线生成精度，齿向的过渡圆角要做顺滑处理，避免应力集中在齿根与端面的交接位置，键槽的棱边要做微小倒角，既方便装配时的键块导入，也能消除淬火处理时的开裂隐患。实际投产前的结构校核里，要重点验算键槽侧壁的挤压强度，确认在额定扭矩下键连接不会发生压溃失效，同时要核对齿面的接触斑点分布，保证啮合时齿面接触面积占比符合重载传动的要求，避免出现偏载导致的局部齿面过早点蚀。这类齿轮在装配时不需要额外调整轴向位置来抵消分力，对称的齿向结构能自动实现轴向力平衡，对装配工人的操作要求比单斜齿传动更低，后期维护时的拆装难度也更小。
