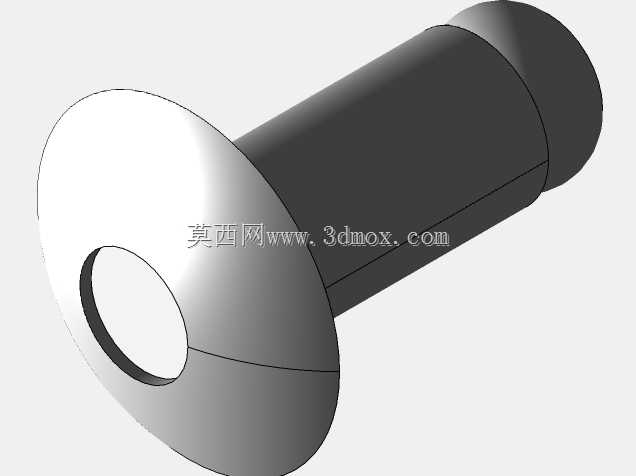

4×8规格盘头半空心紧固铆钉结构

在各类薄板连接场景中，这类小规格空心铆钉的应用覆盖了从消费电子外壳组装、小型机电设备盲板封固到精密仪器内部构件铆接的多个环节，相比实心铆钉，它的铆接变形量更小，对被连接件的挤压应力更低，尤其适合厚度较薄的金属薄板、非金属板材的不可拆卸连接场景，不会因为铆接冲击力过大造成被连接件表面凹陷或者基材开裂。设计这类空心铆钉时，首先要匹配铆接工位的操作空间，盘头的头部直径做了针对性加宽，铆接完成后头部承压面更大，能分散铆接锁紧后的压应力，避免长期受振后头部嵌入被连接件表层造成连接松动。杆部的空心结构是整个零件的核心设计点，空心段的壁厚经过反复校核，既保证铆接时杆部末端可以顺利外翻形成均匀的锁紧翻边，又能保证铆接后杆部自身有足够的抗剪切强度，应对日常使用中的横向载荷。4毫米的杆径适配常见的4.1-4.2毫米预制安装孔，安装孔的公差带控制在H12区间即可满足装配要求，不需要过高的孔位加工精度，能降低配套板材的加工成本，8毫米的杆长对应总铆接厚度在3-6毫米的叠层板材场景，安装时不需要额外测量杆长余量，只要被连接件总叠厚在适配区间内，铆接后翻边成型均匀，锁紧力稳定。这类铆钉可以适配带芯轴的快速铆接工具，也可以使用传统压铆工具完成装配，带芯轴的版本在抽芯铆接时能从内部给杆部空心段提供均匀的扩张支撑，让翻边成型更规整，不会出现杆部弯折、翻边偏斜的问题，不带芯轴的版本则适合双面可操作的铆接工位，直接从反面冲压杆端成型，连接强度更高。在实际设备维护场景中，这类小规格空心铆钉经常用于替换老化失效的同规格紧固件，尤其是在空间狭小、无法使用螺栓螺母连接的封闭腔室位置，单侧操作就能完成紧固作业，不需要在背面预留扳手操作空间，能大幅压缩结构设计的预留空间，让整体设备结构更紧凑。建模过程中对头部与杆部的过渡圆角做了优化，避免应力集中造成的头部断裂问题，杆部末端的预成型倒角能让铆钉顺利插入预制安装孔，不需要刻意对准孔位就能快速完成穿钉动作，适配自动化铆接生产线的快速上料需求，不会因为杆端毛刺造成卡料问题。
