电流检测用100A/75mV分流并联电阻结构

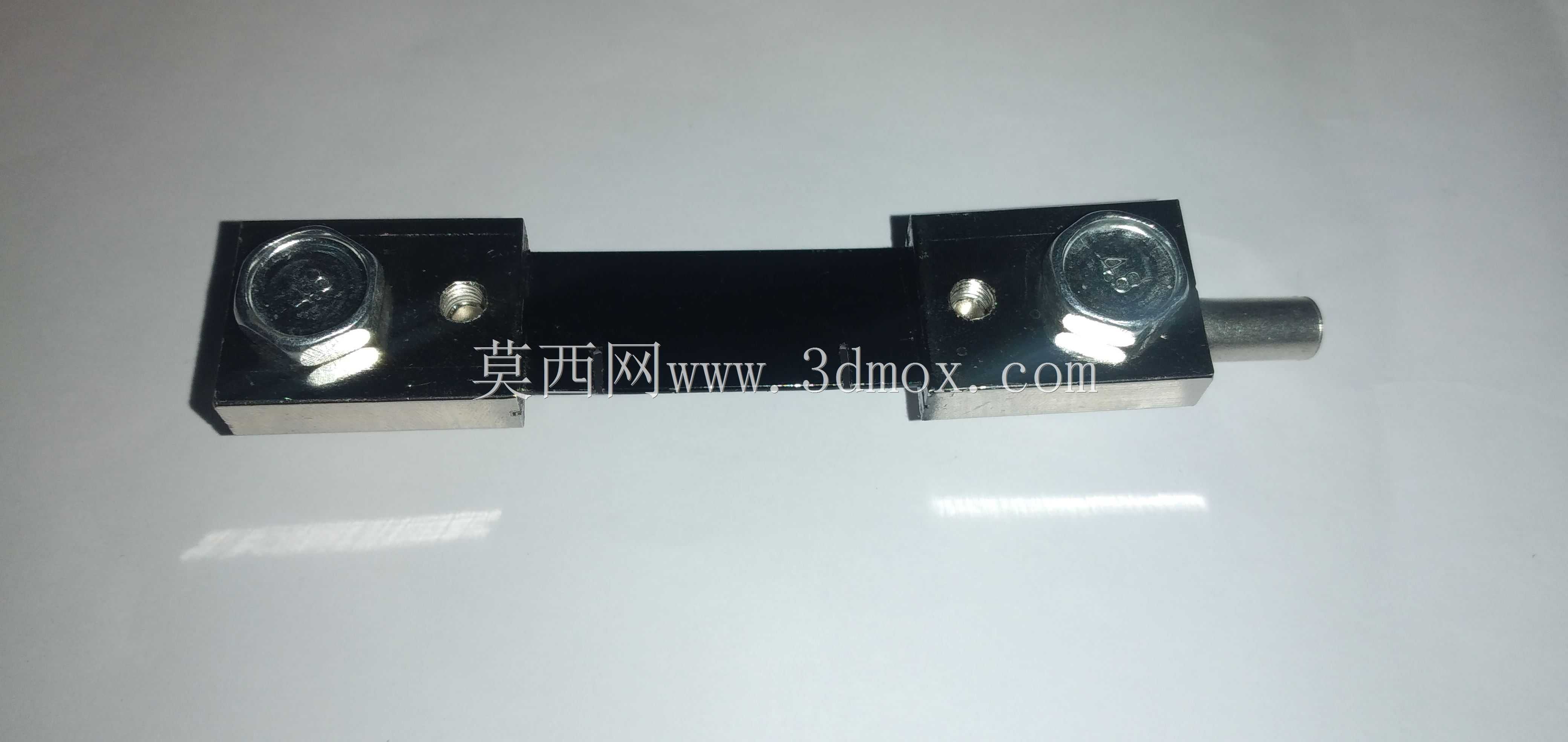

　　这类分流电阻核心应用场景覆盖直流电流采样回路，常见于工业电源柜、蓄电池充放电设备、直流电机驱动回路、光伏逆变系统的电流检测环节，作为大电流回路的采样元件，依靠欧姆定律将回路内的大电流转换为毫伏级的低压信号，供给后续的电流表、采集模块或者控制板做信号处理，避免大电流直接接入测量仪表造成的器件损坏或者测量精度偏差。从结构设计来看，该元件采用两端接线端子加中间电阻合金体的布局，两端的黑色绝缘基座采用耐高温绝缘工程材质，既可以固定内部的锰铜或者康铜电阻合金带，也能实现带电部分与安装面板之间的电气绝缘，基座上预留的两个大直径接线端子采用铜质镀镍处理，降低接线接触电阻，避免大电流通过时接线端发热影响测量精度，

　　一侧伸出的金属定位柱可以在安装时嵌入安装面板的定位孔，防止元件在接线拉扯或者设备振动时出现移位。设计过程中需要重点考虑电阻合金带的温度系数，要保证在额定电流长期工作时，合金带的温升控制在允许范围内，避免温度漂移带来的采样误差，同时两端的接线端与合金带的连接采用电阻焊工艺，保证连接部位的接触电阻足够小且长期稳定，不会因为长期冷热循环出现接触松动。安装边界方面，这类分流器通常采用面板固定式安装，需要预留足够的接线空间，两侧的接线端子要匹配对应线径的铜鼻子，安装时要保证接线端子的紧固力矩符合要求，避免接触不良带来的发热问题，同时安装位置要远离强磁场干扰源，避免外部磁场影响采样精度，元件的安装面要保持平整，避免基座受力出现开裂导致绝缘失效。

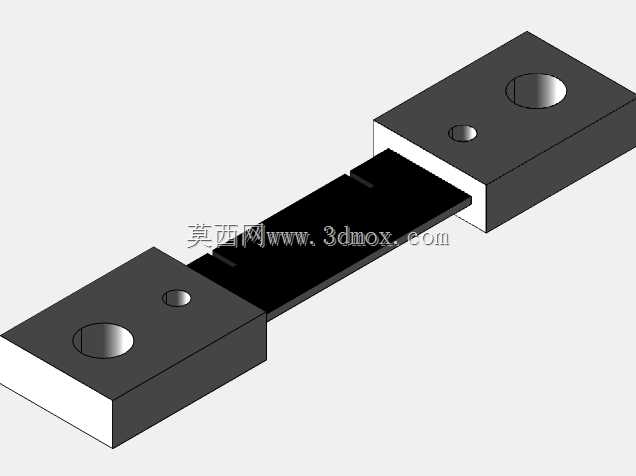

　　实际选型使用时，要匹配后端采集设备的输入量程，75mV的输出信号可以直接匹配多数常规直流指针电流表或者数显采集模块的输入量程，不需要额外加装信号转换电路，在大电流短时过载的工况下，这类分流电阻可以短时间承受数倍额定电流的冲击而不损坏，适合工业现场复杂的工况使用。建模过程中需要准确还原两端基座的安装孔位、接线端子的尺寸以及中间电阻带的外形，保证装配干涉检查时可以准确匹配安装面板的开孔尺寸，同时要还原绝缘基座与金属部件的装配关系，方便后续做电气间隙的校核。
