VICOR隔离式DCDC变流器结构设计

　　在工业控制板卡、车载供电系统、通信基站前端供电、医疗设备隔离供电这类对电源抗干扰、电位隔离有硬性要求的场景里，隔离型DCDC变流器是板级供电链路里不可缺少的核心器件，本次呈现的这款VICOR架构VI-J00系列隔离变流器结构，完全还原了量产同规格器件的实际物理特征，可直接用于PCB布局干涉校验、整机结构装配模拟、设备BOM三维可视化搭建等工程环节。

　　从实际功能层面看，这类隔离变流器的核心作用是实现输入侧与输出侧的电气完全隔离，切断共模干扰的传导路径，同时完成直流电压的幅值转换，比如将工业场景常见的24V、48V母线电压转换为板载芯片、传感器需要的5V、12V、3.3V等稳定直流电压，部分场景下还能实现极性反转、多组隔离输出的功能，相比非隔离变流方案，它能有效避免不同电位回路之间的串扰，在存在高压共模、接地电位差的工业现场，能大幅降低后端敏感电路的损坏概率，提升整套设备的电磁兼容性能。

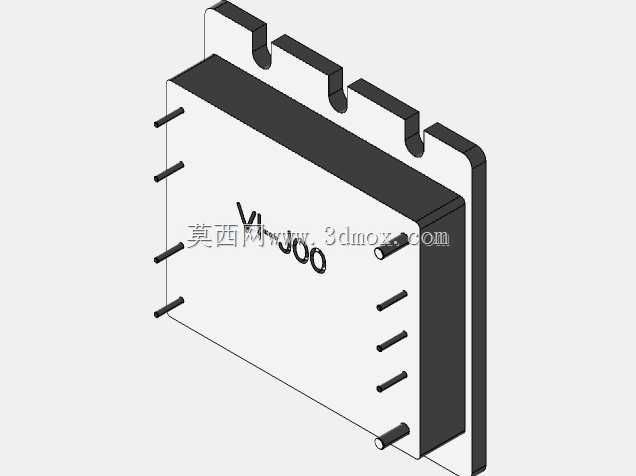

　　做这款模型的结构还原时，首先要匹配实际器件的安装边界，这类卧式封装的电源模块，引脚采用直插式排布，分为输入侧与输出侧两组引脚，引脚间距严格遵循行业通用的引脚排布规范，引脚直径、伸出长度都和量产器件保持一致，建模时特意保留了引脚端部的倒角特征，避免在PCB装配干涉检查时出现误报，同时模块本体的外壳采用金属屏蔽结构，顶部的散热凸台结构完全还原实物特征，这部分结构在实际应用中是和整机散热面、导热垫接触的核心区域，建模时严格控制了凸台的平面度公差对应的模型特征，确保热仿真、装配间隙校验时的结果准确。

　　外形尺寸上，这款模块的本体长度、宽度、高度都匹配VI-J00系列的通用安装尺寸，本体侧面的引脚折弯角度、引脚与本体的相对位置都做了精准还原，不会出现PCB封装匹配时引脚对不上孔位的问题；外壳上的标识区域做了特征简化但保留了位置基准，方便工程师在做整机布线时快速识别引脚定义对应的方位，避免装反。很多工程师在做板级三维建模时，容易忽略电源模块这类器件的实际高度，导致后期装机时和外壳、散热片、相邻接插件出现空间干涉，这款模型严格还原了器件的最大外形包络，包括引脚伸出本体的最大尺寸、顶部散热结构的最高点位，能直接导入装配体做间隙检查，不需要二次调整尺寸。

　　从设计思路上，这类隔离变流器的内部是灌封结构，外部金属外壳一方面起到电磁屏蔽的作用，避免内部功率开关工作时的高频辐射干扰周边敏感器件，另一方面也承担散热通路的作用，将内部功率器件产生的热量通过外壳传导到安装面或者外接散热片上，建模时特意区分了外壳金属部分、引脚部分、本体塑封部分的结构边界，方便后续做不同材质的渲染区分，也能满足结构BOM的层级划分需求。在实际设备选型时，这类模块的安装方式除了直插焊接在PCB上，部分场景下还会采用卧式固定、加装散热片的安装形式，模型预留了散热片安装的匹配面特征，工程师可以直接在这个基础上搭配对应规格的散热片模型做整机热设计的模拟。

　　很多刚接触板级结构设计的工程师，容易把这类隔离电源模块和普通非隔离电源模块的封装搞混，两者的引脚排布、本体高度、散热要求都有明显差异，这款模型的结构特征可以帮助设计人员快速区分不同封装的电源模块，在PCB布局阶段就预留好足够的安装空间、焊接操作空间，避免后期打样后出现器件装不上、焊接工具无法操作的问题。另外在做整机的安规设计时，隔离电源模块的爬电距离是需要重点校验的参数，模型还原了引脚之间的隔离槽、本体外壳的绝缘边界特征，可以直接用于爬电距离、电气间隙的三维校验，不需要再对照二维图纸手动测量尺寸。

　　在轨道交通车载设备、野外勘探仪器、高压测试设备这类对电源可靠性要求极高的场景里，这类隔离DCDC变流器的安装牢固度也很关键，模型还原了本体底部与PCB贴合的安装面特征，设计人员可以根据这个面的尺寸，评估是否需要增加固定胶、固定支架的安装空间，确保设备在振动、冲击环境下不会出现引脚脱焊、模块移位的问题。相比二维规格书里的平面尺寸，三维模型能更直观地展现器件在整个板卡上的空间占位，尤其是在高密度板卡设计中，电源模块往往是板上高度较高的器件，提前通过三维模型确认其与周边接插件、结构件、走线的空间关系，能大幅减少后期改版的次数，缩短产品研发的周期。
