松下12V7.5Ah阀控铅酸蓄电池结构

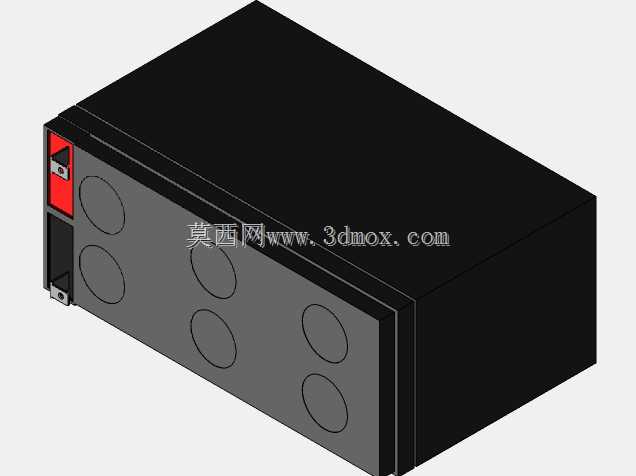

　　在工业直流供电系统、不间断电源配套、小型光伏储能节点、通信基站后备供电等场景中，小容量阀控式铅酸蓄电池是应用频次极高的基础储能部件，这款12V7.5Ah规格的松下VRLA电池，是同类产品中适配场景覆盖较广的典型型号。从结构设计逻辑来看，该类电池采用阀控密封结构，日常使用过程中无需额外补充电解液，壳体采用高强度耐酸工程塑料一体注塑成型，能够耐受充放电过程中内部产生的轻微压力变化，同时避免电解液渗漏对安装舱体造成腐蚀，顶部的六个圆形注液封盖是生产阶段加注电解液后的密封结构，后期维护中无需开启，端部的阀控泄压结构会在内部气压超过阈值时自动开启排气，压力回归正常范围后自动密封，从根源上降低常规使用中的漏液、酸雾溢出风险。

　　从安装适配维度看，这类小容量铅酸电池的外形采用规整长方体设计，壳体边角做了圆弧过渡处理，避免安装过程中边角应力集中造成壳体开裂，顶部的内嵌式接线端子采用铅基镀锡结构，既保证导电性能，又能抵御长期使用中的氧化腐蚀，端子周边预留了标准接线片的安装空间，适配常规的铜接线端子压接安装，不需要额外定制异形连接件。电池整体的安装边界需要预留至少5mm的周边散热间隙，因为浮充状态下电池会产生轻微温升，预留间隙能够保证空气自然对流散热，避免热量堆积加速极板老化。在设备选型匹配时，这类7.5Ah容量的电池通常适配额定功率100W以内的直流负载，后备供电时长可根据负载功率灵活核算，常见的应用包括消防报警系统的后备供电、小型工控设备的掉电保护模块、电动代步工具的动力源、户外监控设备的储能单元等场景。

　　建模过程中需要重点还原的结构细节包括壳体的壁厚均匀性，这类电池壳体的壁厚通常控制在3-4mm之间，既保证结构强度，又控制整体重量；顶部的端子凸起高度、封盖的沉台深度都需要符合实际装配公差，因为很多配套设备的电池舱是根据该型号电池的实际尺寸开模制作，模型尺寸偏差会直接影响后续虚拟装配的验证结果。电池顶部的红色标识条是极性提示标识，建模时需要还原其位置，避免装配时出现极性接反的低级错误。从结构设计的合理性角度看，该类电池的内部极板采用叠片式排布，极群之间采用穿壁焊连接，有效降低了内部连接电阻，壳体内部的筋条结构会对极群形成限位，避免运输、安装过程中的震动造成极群移位，引发内部短路故障。在做配套设备的结构设计时，电池舱的固定结构通常采用压条或者卡扣形式，不需要额外的螺丝固定在电池壳体上，避免螺丝穿透壳体造成电解液泄漏，电池底部通常会预留防滑垫安装位，模型中还原底部的平整接触面即可，不需要额外做复杂的定位结构，因为同类规格电池的安装尺寸通用性较强，平整的接触面能够适配不同品牌同容量电池的替换需求。

　　在三维建模的细节处理上，壳体的分模线位置需要还原真实产品的结构，分模线位于壳体侧面中部位置，顶部的盖体与底壳采用超声波焊接工艺连接，焊接缝的位置做细微的凸起处理即可，不需要做夸张的缝隙表现，因为成品电池的焊接缝非常平整。接线端子的内螺纹规格通常为M5，建模时还原端子的外形尺寸即可，不需要过度细化内部螺纹结构，除非是做电池本身的生产工艺仿真，常规的设备配套装配模型中，端子部分做到外形匹配即可满足装配干涉检查的需求。这类电池的重量通常在2.5kg左右，做设备整体的重心核算时，需要将电池的重量参数纳入考量，尤其是便携式设备中，电池的布置位置会直接影响设备的手持平衡感，通常会将电池布置在设备重心附近位置，降低长时间持握的疲劳感。在户外场景应用时，电池的工作温度范围通常在-15℃到40℃之间，做户外设备的热设计时，需要避免电池靠近设备的发热部件，比如功率电阻、散热片等位置，防止高温环境加速电池极板硫化，缩短实际使用寿命。
