M8规格大功率组件用电缆接线端子结构

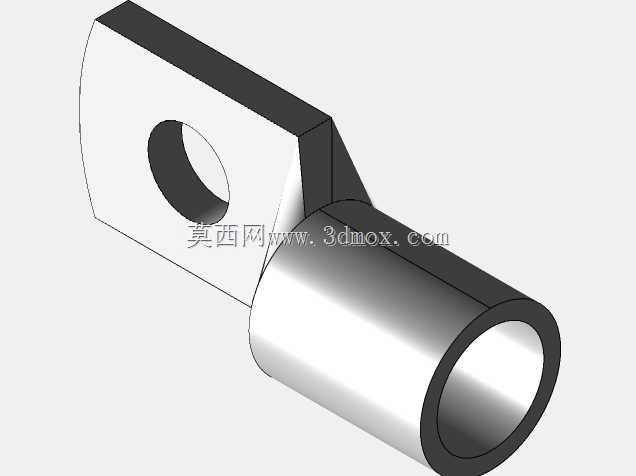

　　接触面积足够承载对应线径的额定电流，避免局部接触电阻过大引发的接头发热问题。圆筒形的线缆套接区内径和对应线径的多股铜芯电缆外径匹配，压接作业时可以将剥除绝缘层的线芯完全插入筒内，使用专用压线钳从筒身外侧多点压合，让铜质筒壁和线芯充分咬合，既保证足够的拉脱力，避免设备运行过程中受震动拉扯导致线缆脱落，也能让线芯和端子之间的接触电阻降到最低，减少长期载流过程中的温升。设计时特意将平板区和圆筒区的过渡位置做了圆弧收腰处理，没有采用直角转折结构，一方面是避免直角位置在压接或者安装受力时出现应力集中导致断裂，另一方面也能让电流从圆筒区流向平板安装区时的电流密度分布更均匀，不会在转折位置出现局部电流密度过高的发热点。在大功率电气组件的布线施工场景里，这类M8规格的电缆接线片是回路连接里最容易被忽略但直接决定导通可靠性的基础零件，它承担着多股铜芯电缆与设备接线柱、母线排之间的刚性导通过渡作用，常见于光伏汇流箱、大功率变频柜、工业储能模组、重型设备动力回路的接线环节，但凡涉及大电流载流的硬连接部位，都能看到这类结构的接线端子。从结构设计逻辑来看，这款接线片采用平板压接区加圆筒形线缆套接区的一体式结构，没有额外拼接焊缝，整体采用导电性能优异的铜基材质加工，平板端开设的M8规格安装孔，刚好适配行业内通用的M8规格接线螺栓，安装时不需要额外扩孔或者加装转换垫片，能直接贴合在母线排或者设备接线端的平面上，配合平垫、弹垫压紧后，

　　平板安装区的外形做了切边处理，不是完整的圆形结构，安装时可以卡在接线位的防转槽内，拧紧螺栓的时候端子不会跟着螺栓转动，不需要额外用工具夹持固定，能有效提升现场接线的作业效率，同时平板区的平面度控制在合理公差范围内，安装压紧后整个平面都能和接线基面贴合，不会出现局部翘边导致的有效接触面积不足问题。从安装边界来看，这款接线片的平板区宽度控制在适配M8螺栓的常规安装间距范围内，相邻两个接线端子并排安装在母线排上时，不会出现端子之间互相干涉、绝缘距离不足的问题，圆筒区的长度刚好能容纳剥除绝缘层的线芯，压接后不会有裸露的铜芯外露，配合热缩管或者绝缘护套就能实现接线位置的绝缘防护，避免不同相位的接线端误碰短路。实际选型使用时，

　　这类接线片的载流量和适配线径是严格匹配的，M8规格对应的通常是16平方到25平方的多股铜芯电缆，能承载上百安培的持续工作电流，在大功率组件的动力回路里，这种一体式结构的接线片相比拼接式的端子，抗震动性能更好，在有持续震动的工业设备、工程机械的接线场景里，不会出现拼接位置断裂、接触不良的问题。建模过程中需要重点控制几个关键尺寸的公差：首先是安装孔的孔径公差，要保证M8螺栓能顺利穿过，同时间隙不能过大，否则螺栓压紧时端子会偏移，导致有效接触面积减小；其次是圆筒区的内径公差，内径过大会导致线芯插入后间隙过大，压接后咬合不紧，拉脱力不达标，内径过小则会导致线芯无法完全插入，压接时线芯被挤压变形，反而影响导电性能；还有平板区的厚度，

　　要和载流量匹配，厚度不足会导致载流时端子自身发热过量，厚度过大则会造成材料浪费，同时螺栓压紧时的形变量不足，接触稳定性下降。另外过渡圆弧的尺寸也需要合理控制，圆弧过小会导致应力集中，在反复受冷热变化、震动冲击时出现断裂，圆弧过大则会增加整体长度，占用更多安装空间，不利于紧凑布局的电气柜内部布线。在实际工程应用里，这类接线片的表面通常会做镀锡处理，防止铜材质氧化导致接触电阻上升，建模时也需要预留镀层的厚度尺寸，避免加工后尺寸超差。很多现场接线故障都源于接线端子的选型不当或者安装不规范，比如安装孔和螺栓规格不匹配导致接触面积不足，压接位置不牢固导致拉脱，端子和线径不匹配导致压接不实，这些问题在设计建模阶段就需要充分考虑实际使用场景的需求，把各个配合尺寸的公差控制在合理范围内，才能保证最终的零件在实际使用中稳定可靠，不会因为端子的质量问题导致整个电气回路出现故障。
