BTP125带工具盘数控转塔结构设计

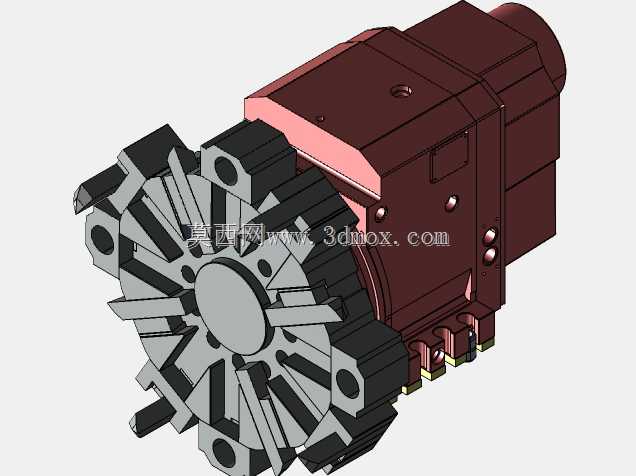

这款带集成工具盘的BTP125转塔，是数控车削单元核心的工位切换功能部件，日常主要配套斜床身数控车床、车铣复合加工设备使用，负责在加工循环中完成不同切削刀具的自动切换，支撑工件完成外圆车削、端面车削、镗孔、切槽、钻铣等多工序连续加工，省去人工换刀的停机耗时，也能避免人工装刀带来的定位误差，在批量轴类、盘类零件的精密加工场景中应用十分广泛。从结构设计逻辑来看，该转塔采用伺服驱动的分度锁紧结构，刀盘端均匀布置多组刀具安装位，集成的工具盘可同步容纳配套的刀座、接杆及小型辅助工具，减少机床周边的工具零散摆放问题，也方便操作人员在换型调机时快速取用对应配件。转塔的主体箱体采用高刚性铸铁结构，内部传动链经过消隙设计，分度转位时动作平稳，到位后通过端面齿盘完成刚性锁紧，能够承受大切深切削时的切削载荷，避免加工过程中出现刀颤让刀的问题，保障加工面的尺寸精度与表面质量。安装适配层面，该转塔的后端设置有标准的动力输入接口与安装定位基面，可匹配不同规格数控车床的滑板安装尺寸，安装时只需保证转塔定位面与机床X向导轨的平行度、刀盘回转中心与主轴中心的等高公差，即可完成装配调试，不需要对机床本体做额外的结构改造。刀盘端的刀具安装位采用统一的接口标准，可适配标准的方刀杆、圆刀杆以及动力刀座，用户可根据自身加工的零件工艺需求灵活配置刀具组合，覆盖从粗加工到精加工的全工序切削需求。转塔的侧面布置有润滑与冷却管路接口，可直接接入机床的集中润滑系统与切削液供给系统，转位过程中自动对内部传动副进行润滑，切削时切削液可直接直达切削区域，带走切削产生的热量同时冲刷切屑，避免切屑堆积在刀盘缝隙中影响转位精度。日常维护时，只需定期检查齿盘锁紧间隙、润滑管路通畅性即可，结构的模块化设计让易损件更换十分便捷，不需要整体拆解转塔主体就能完成密封件、定位元件的更换，大幅降低设备运维的时间成本。
