多规格德卡顿金属冲头结构设计

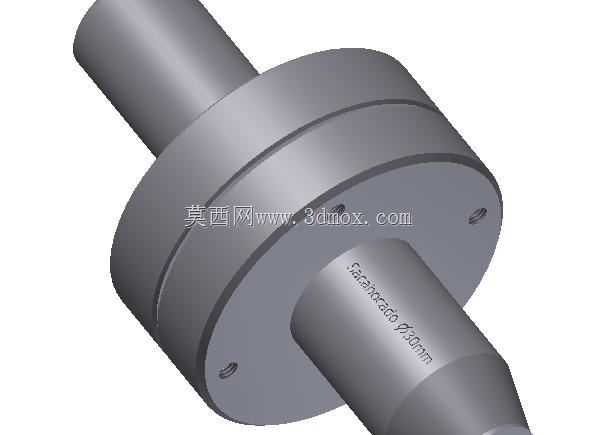

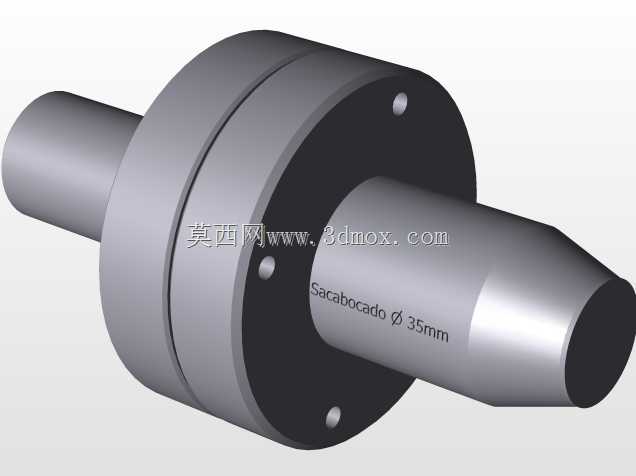

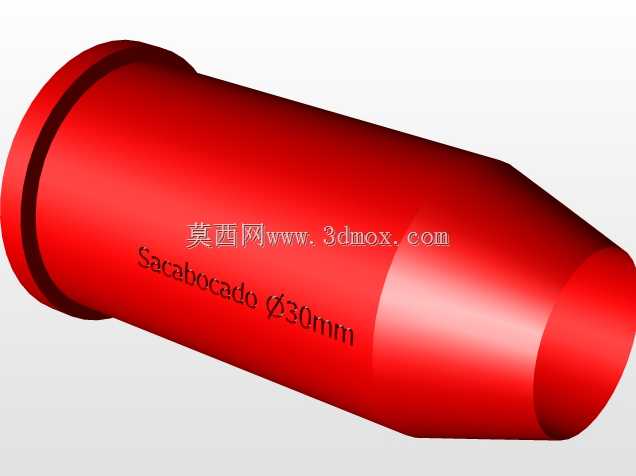

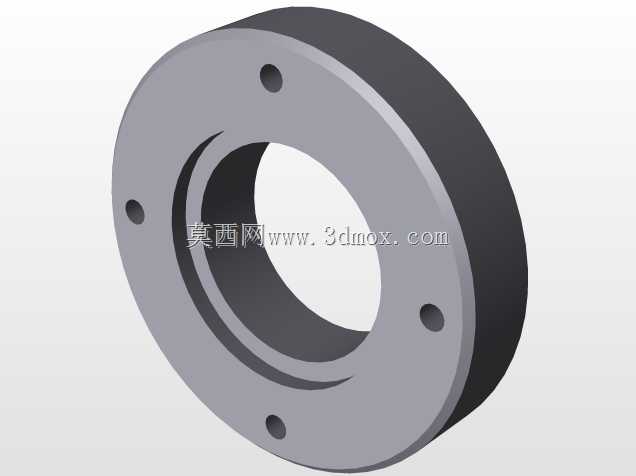

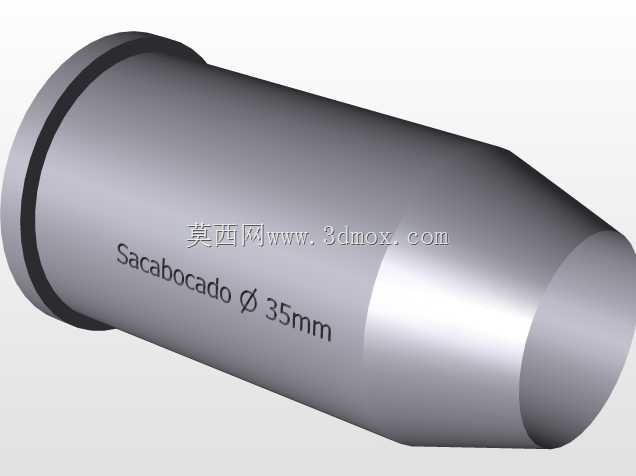

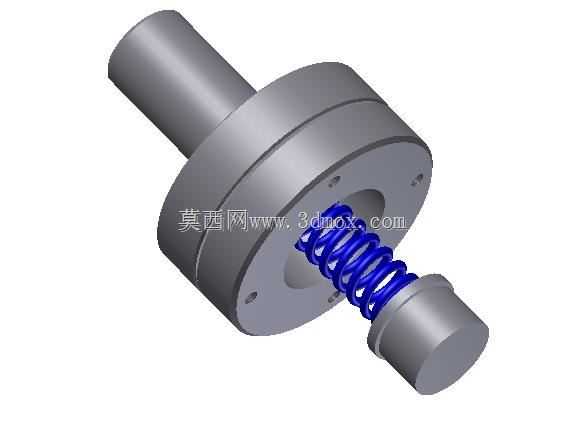

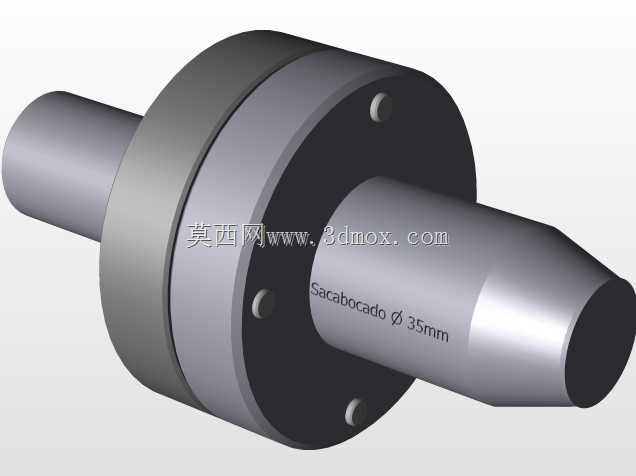

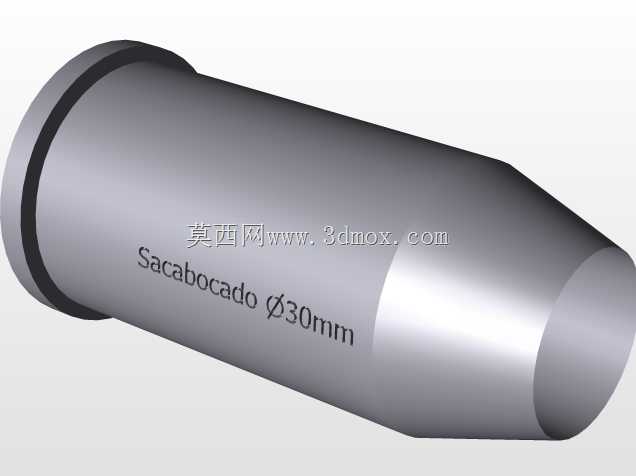

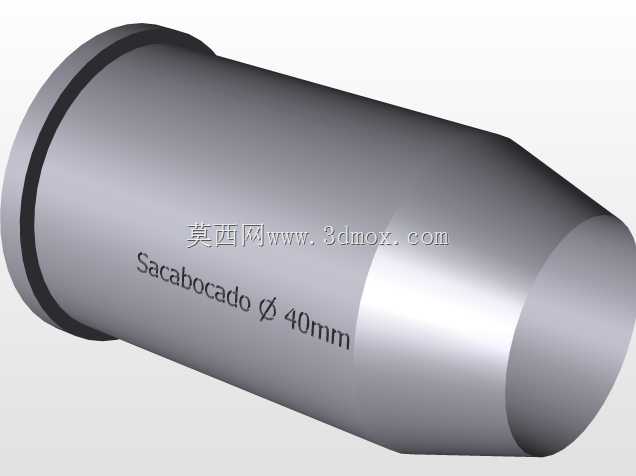

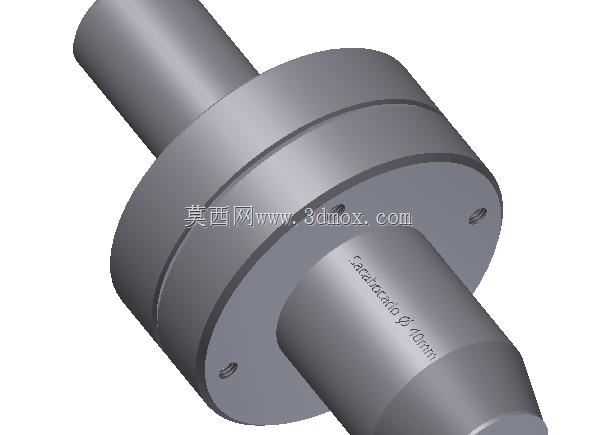

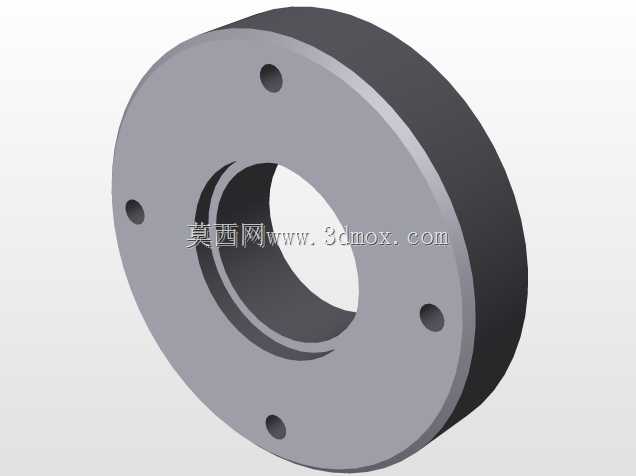

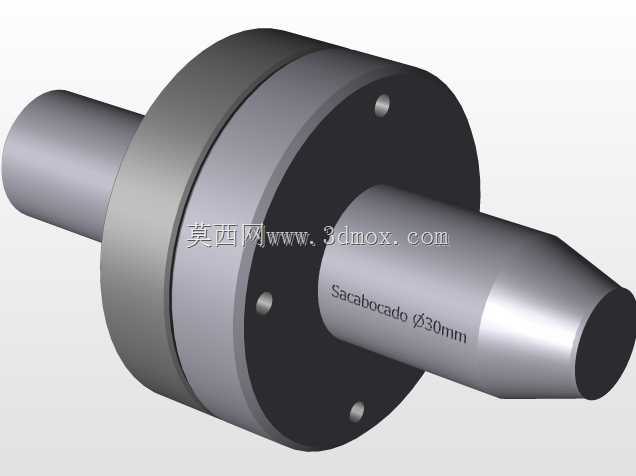

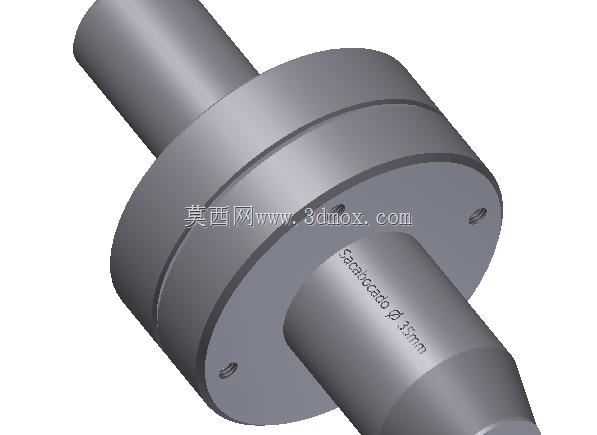

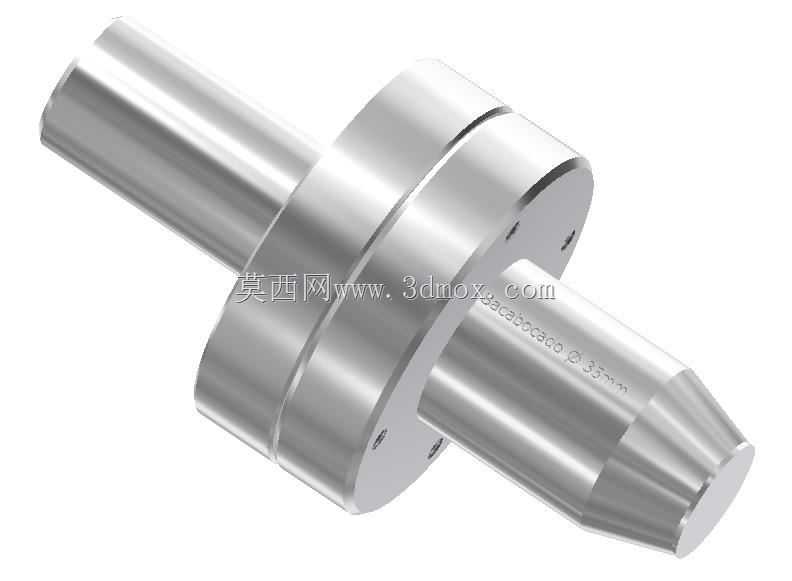

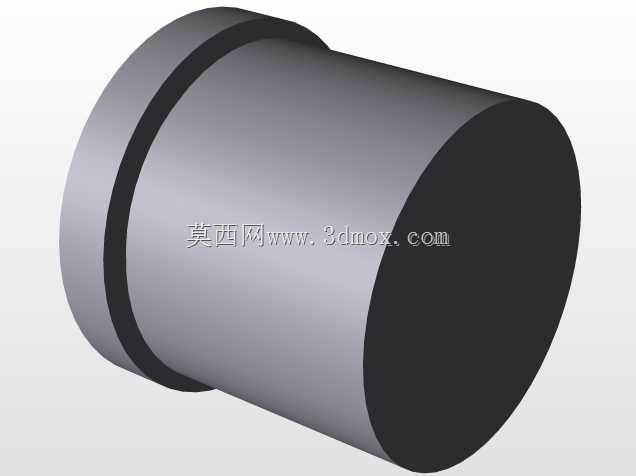

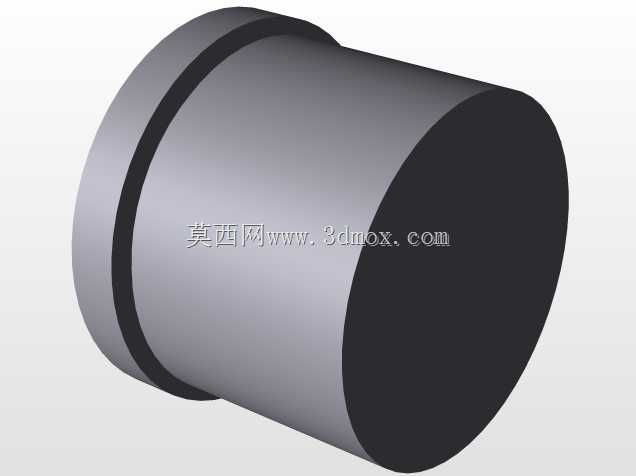

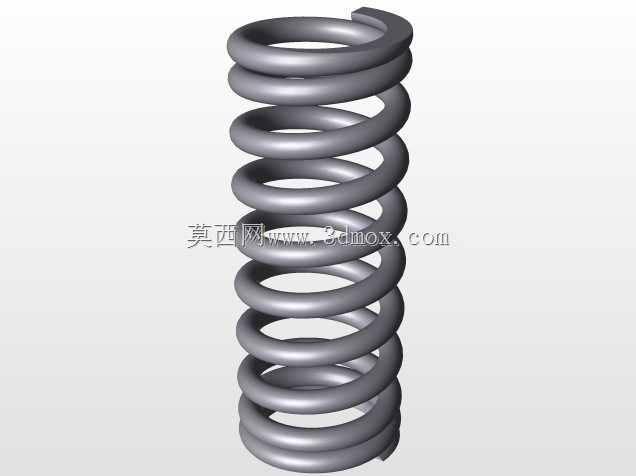

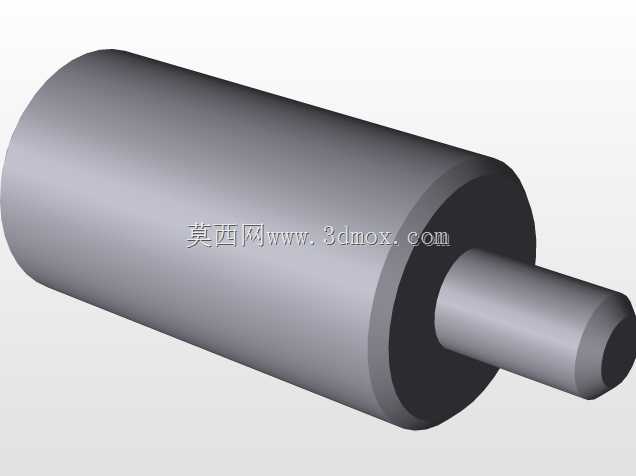

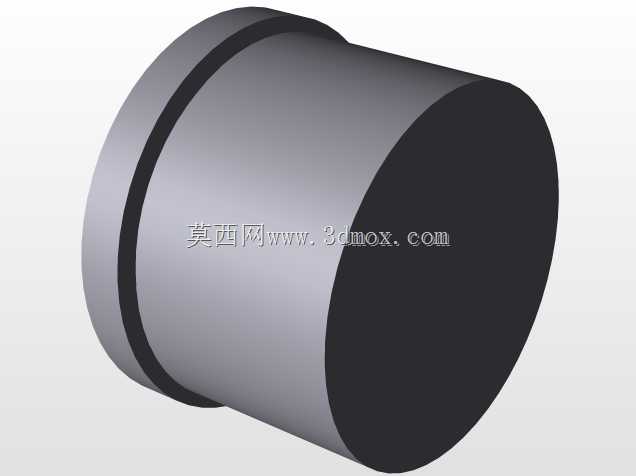

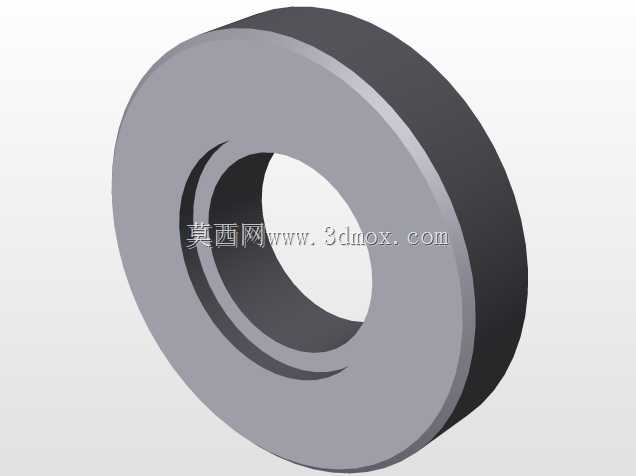

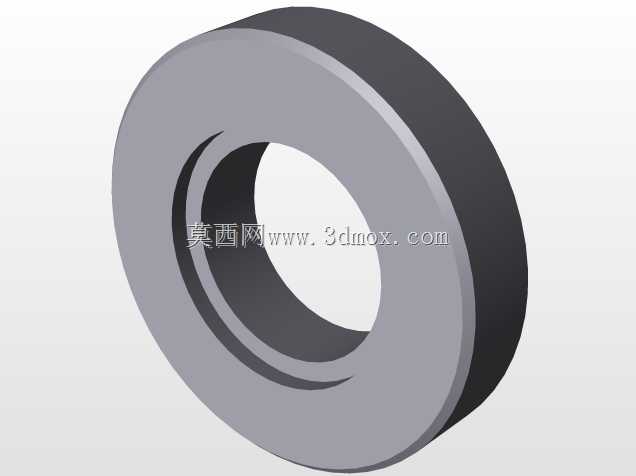

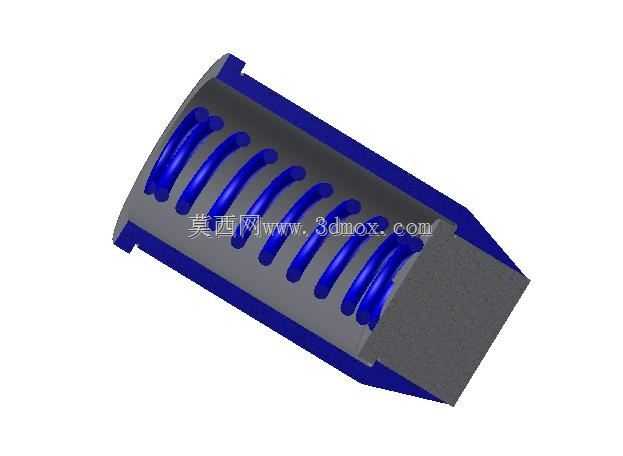

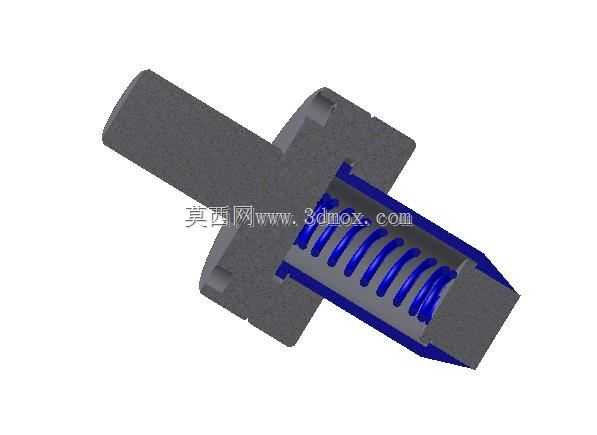

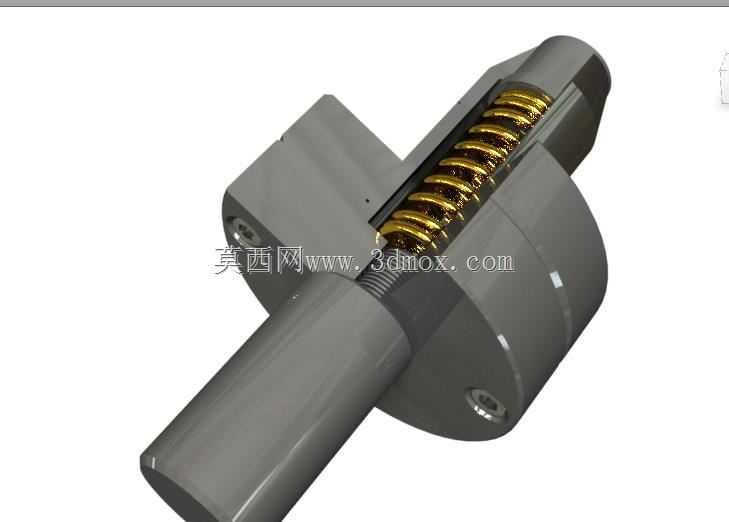

这类带定位凸缘的阶梯轴类冲头，是金属冲压加工环节里常用的工装执行部件，日常多配套在冲压设备的模架工位上，针对薄金属板材完成冲孔、压印、局部成型类工序，在五金件批量加工、钣金生产、小型金属制品冲压产线中应用十分普遍。从结构设计来看，整体采用同轴阶梯式布局，两端分别设置不同直径的工作段，中间的环形凸缘是核心定位结构，安装时凸缘端面贴合模座的定位槽侧壁，通过周向均布的小沉孔完成紧固件锁附，能承受冲压过程中传递的轴向冲击力，同时避免工作过程中部件发生周向转动，保证加工位置的重复精度。两端工作段分别适配不同的加工需求，其中带锥度过渡的端头做了收窄设计，锥面角度匹配冲压入料的导向需求，能减少板材接触瞬间的侧向滑移，降低冲孔边缘的毛刺生成概率，柱面部分做了高精度的同轴度约束，保证和模座导套的配合间隙控制在合理范围，避免长期往复运动出现偏磨。设计阶段需要重点把控各阶梯段的同轴度公差，以及凸缘端面和轴线的垂直度公差，否则安装后会出现工作段偏斜，轻则导致加工孔位失准，重则会在冲压瞬间崩损工作刃口。安装边界上，中间凸缘的外径决定了模座定位槽的最小加工尺寸，两端伸出的柱段长度需要匹配模架的开模行程，保证冲压行程到位时工作端头能穿透板材，同时回程时不会和下模结构发生干涉。不同直径规格的工作段可以适配30mm、35mm、40mm等不同尺寸的加工需求，无需更换整套模架，仅更换对应冲头就能快速切换加工工序，能减少产线换型的调试时间。这类零件的材质一般选用高碳合金工具钢，工作表面做硬化处理，提升反复冲压下的耐磨性能，延长部件的使用寿命，日常维护时仅需定期检查工作端头的磨损情况，以及凸缘锁附位置的紧固状态，就能保证加工过程的稳定性。
