实验室DIY双锁型塑料通风柜结构设计

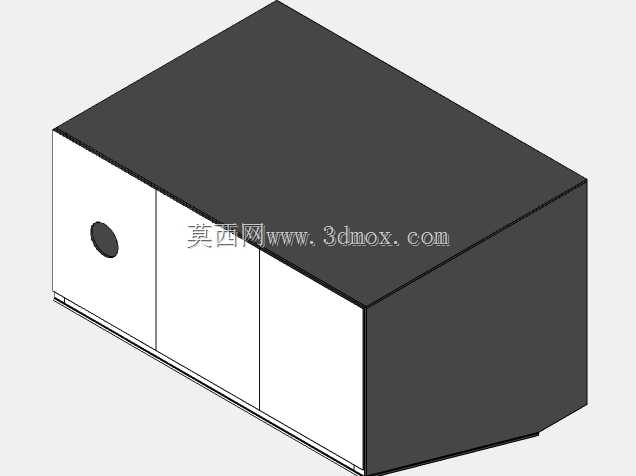

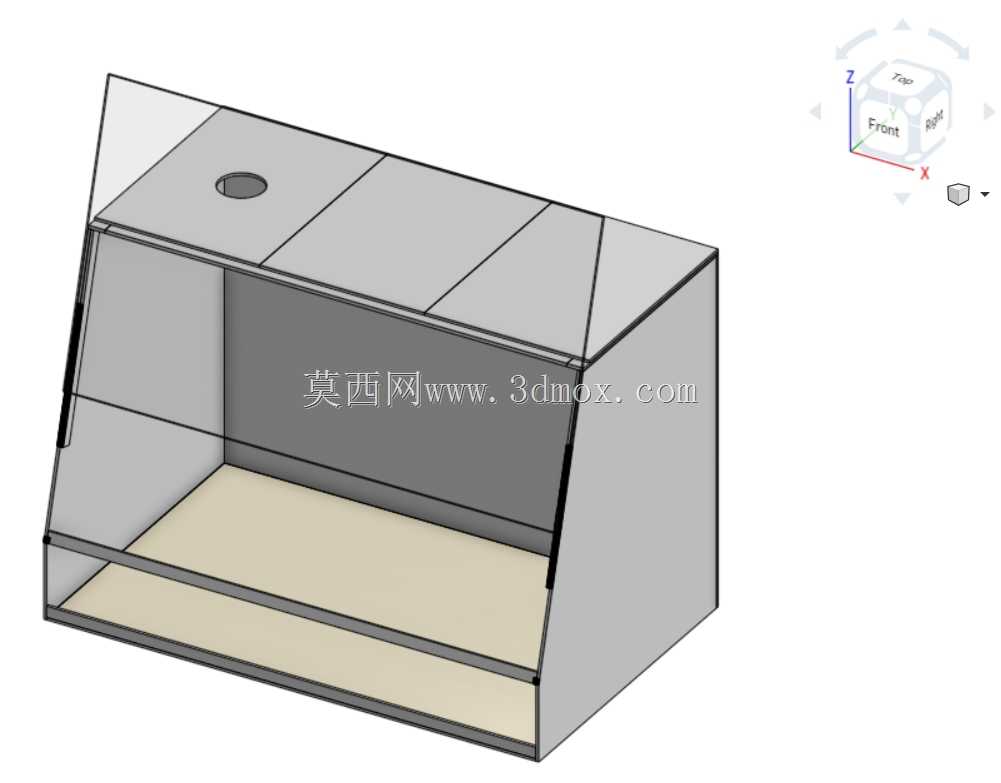

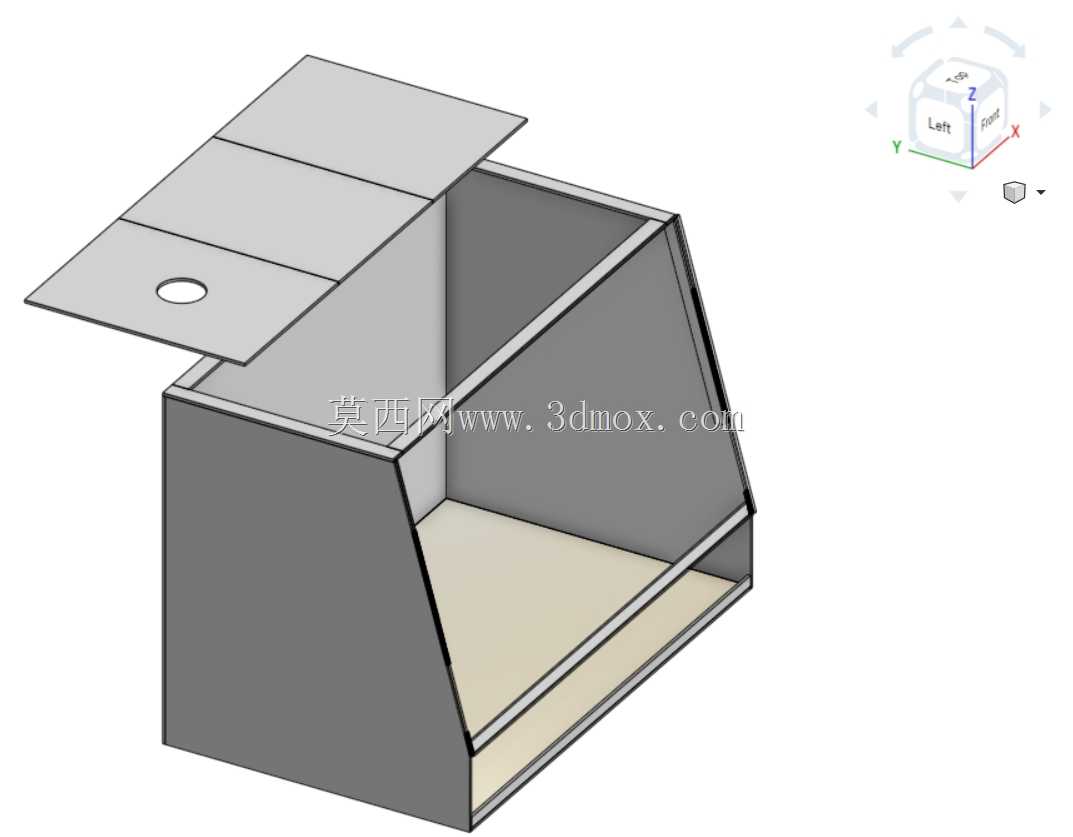

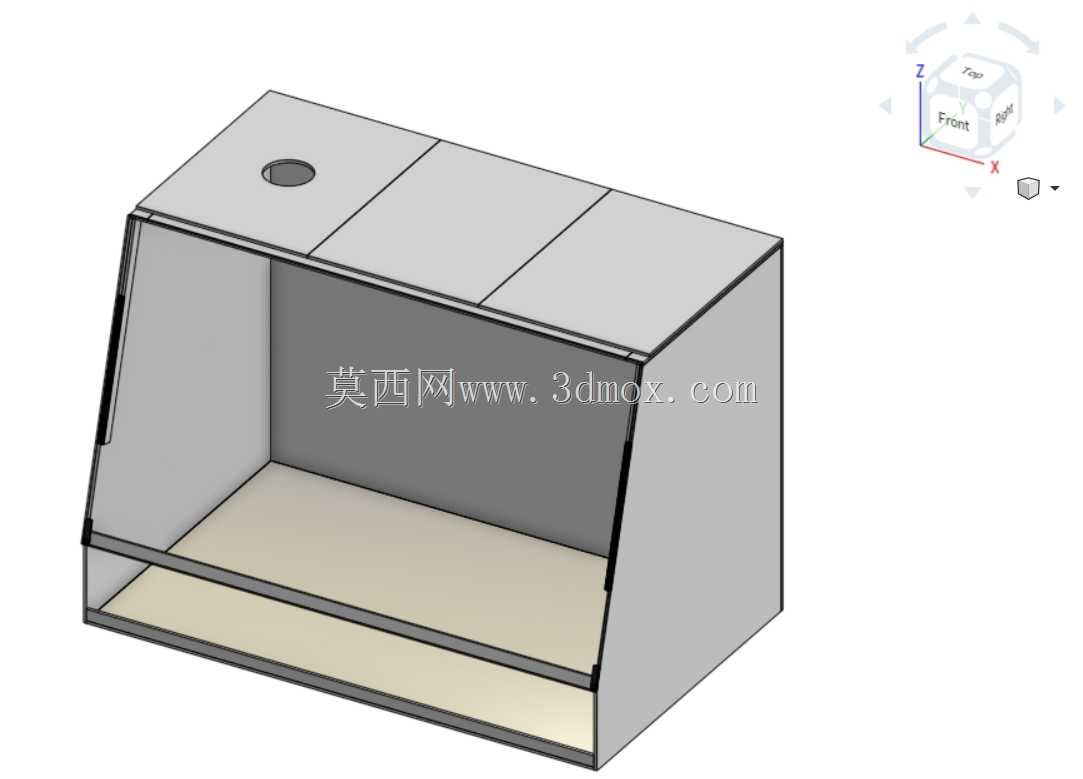

这款通风柜主要面向小型化学实验室、个人DIY实验场景、教学实训工位设计，用于阻隔实验过程中散逸的烟雾、挥发性溶剂气雾、低浓度腐蚀性化学品挥发物，避免操作人员直接吸入有害气态物质，同时可阻挡实验过程中少量飞溅的化学液滴，为操作区域提供局部负压防护的物理屏障。整体柜体采用0.25英寸厚的塑料板材加工，操作面及侧部围挡选用聚碳酸酯材质，兼顾结构强度与透明可视需求，操作人员可清晰观察柜内实验反应状态，同时聚碳酸酯材质本身具备较好的抗冲击性能，可耐受常规实验操作中的轻微磕碰。设计上采用3M双锁结构实现窗扇的多位置固定，无需复杂的滑轨锁止机构，即可根据实验操作需求调整窗扇开启高度，既可以完全降下封闭操作区进行高挥发度实验，也可以抬升到不同高度适配不同高度的实验器具放置需求，比如一侧预留4英寸风管通风口对接外部排风管道，另一侧可预留开口适配大型搅拌器伸入柜内操作，实现顶部配置的灵活定制，无需额外开孔改造即可适配不同的实验管路布局。柜体底部可根据使用场景涂覆薄环氧树脂涂层，提升台面的耐化学腐蚀性能，应对少量化学试剂滴落的腐蚀风险，延长柜体使用寿命。外形尺寸控制为宽44.5英寸、深28英寸、高32英寸，整体重量约34千克，无需重型安装固定，可直接放置在常规实验台面上使用，安装边界仅需预留背部风管对接空间与前部操作站立空间，适合空间有限的小型实验室、临时实验点位快速部署使用。结构设计上采用拼装式思路，板材之间通过卡扣与粘接结合的方式固定，无需复杂的焊接工艺，用户可根据加工条件自行裁切板材组装，降低制作成本，前部操作开口采用倾斜式设计，符合人体操作的手臂活动角度，长时间操作不易产生疲劳，柜内底部设置两层置物平面，可分层放置实验器具与试剂容器，提升内部空间利用率，顶部预留的标准开孔可直接对接常规实验室排风管道，无需额外转接配件即可实现柜内废气的有序排出。
