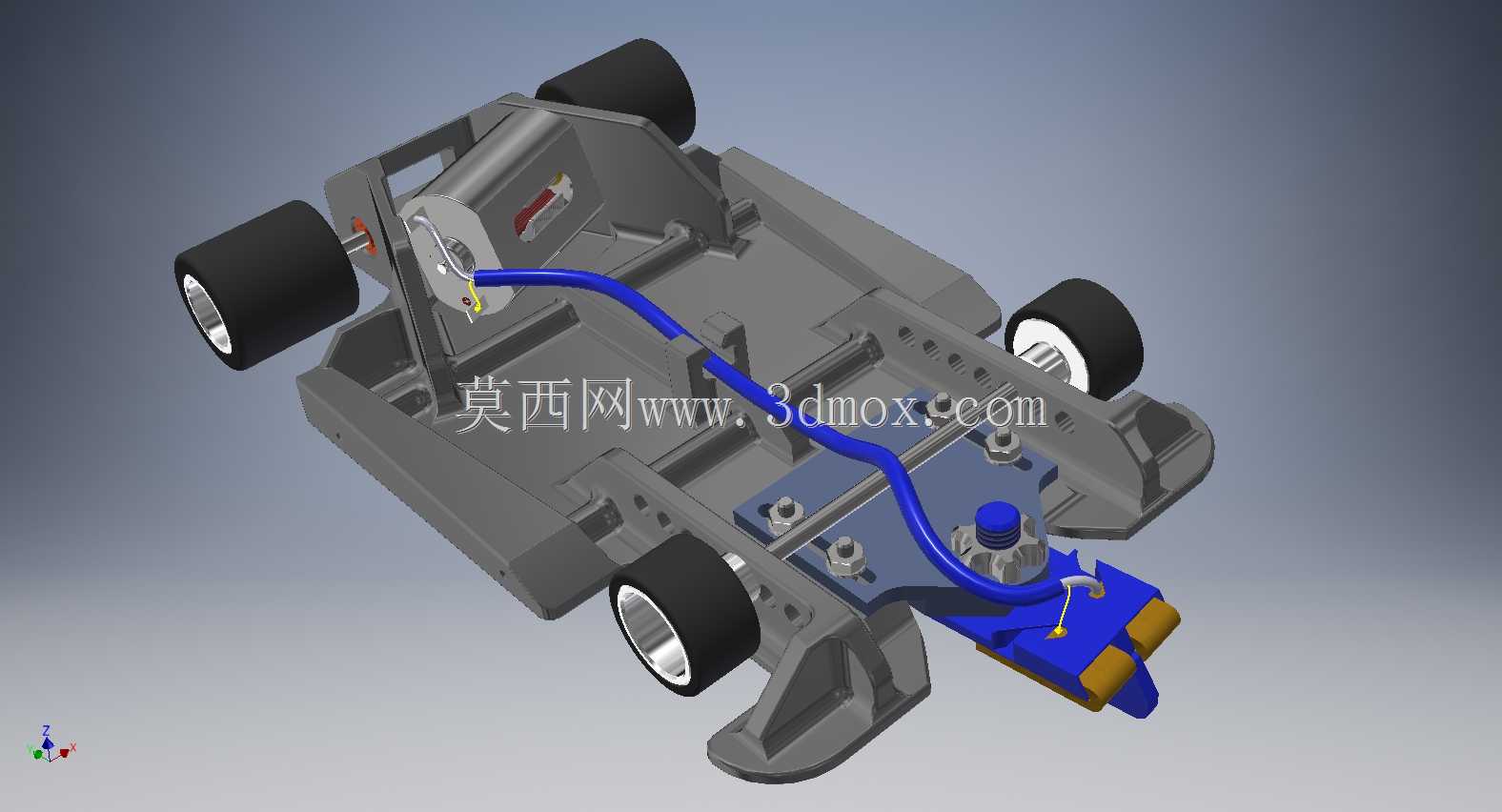

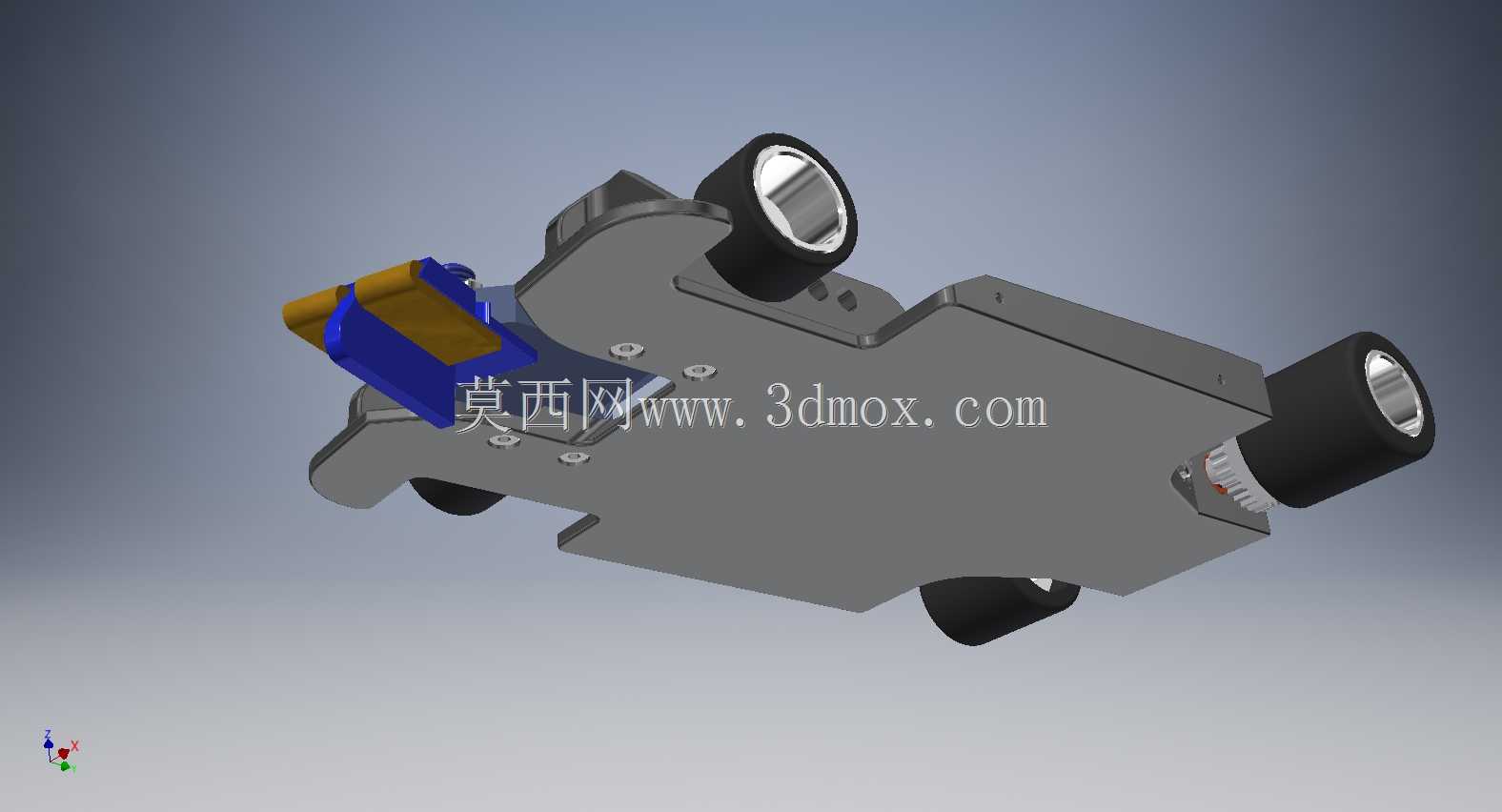

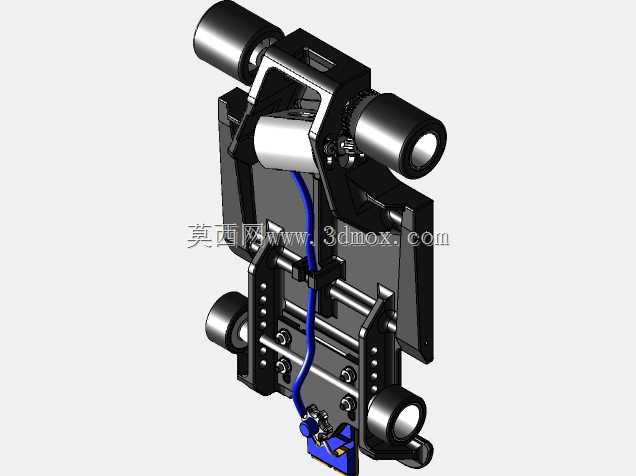

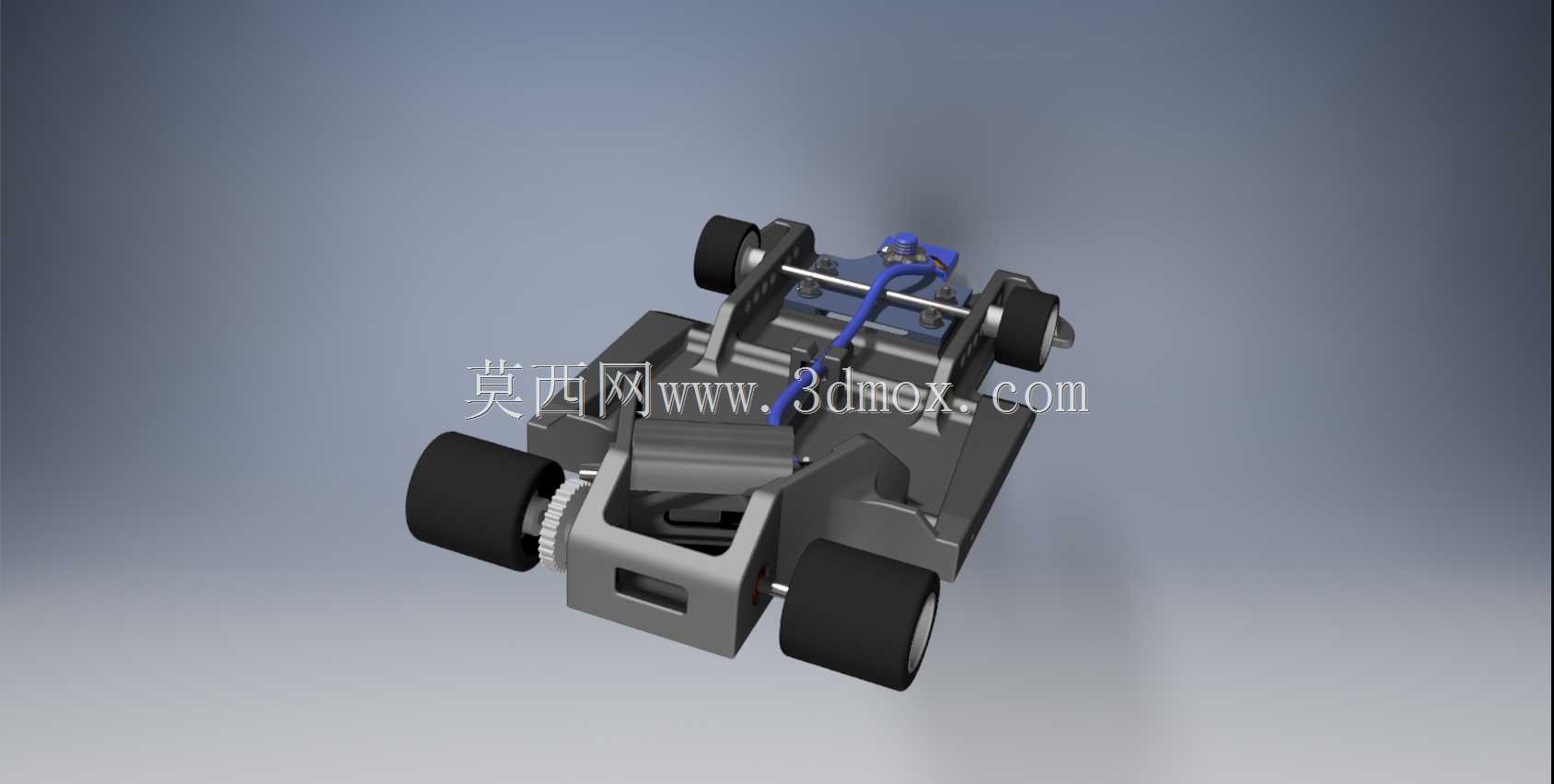

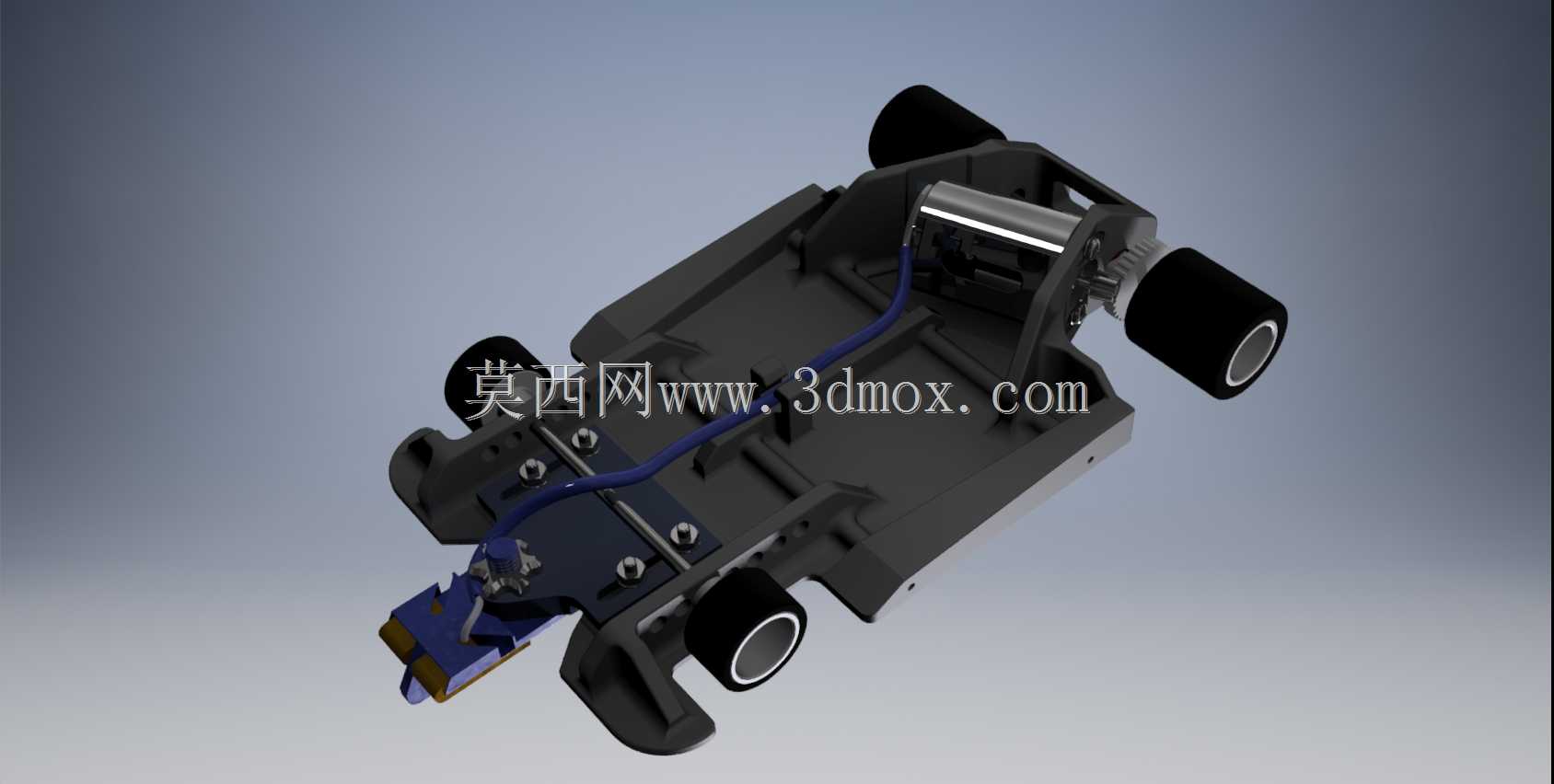

1:24比例槽车竞速底盘结构设计

这款1:24比例的槽车底盘，主要面向迷你竞速模型赛事场景设计，主体采用ABS塑料成型，适配FA-130规格的万宝至电机作为动力输出单元，整体结构围绕竞速场景下的行驶稳定性、改装适配性做了针对性布局。从安装边界来看，底盘预留的电机安装位完全匹配FA-130电机的外形尺寸，电机输出轴的传动对接位同轴度公差控制在0.1mm以内，可直接适配常规四驱车规格的传动齿轮组，无需额外做结构打磨调整。底盘的导轨结构做了可调式设计，调节行程覆盖主流迷你槽车赛事的轮距规则范围，调试时可根据不同赛道的槽宽、弯道曲率参数，调整导向轮的伸出距离与接触角度，避免过弯时出现卡滞、脱槽的问题，同时导轨的安装孔位做了等距阵列设计，可兼容不同直径规格的导向轮改装件。底盘下部设计了贯通式空气通道，当车辆在赛道高速行驶时，气流可从底盘前部进入，顺着通道流向底盘尾部，利用气流流速差产生下压力，将车身压在赛道表面，减少高速直道行驶时的车轮打滑、车身抬头问题，提升动力传递效率。底盘的车轮安装位采用标准四驱车轮轴孔径，可直接适配市面上常规的1:24比例模型车轮与轴承组件，轮轴的安装座做了加强筋结构，避免竞速过程中受到撞击时出现安装座断裂的问题。前部的导向组件采用分体式结构，导向触头做了耐磨接触设计，可减少与赛道槽壁的摩擦阻力，同时触头的安装角度可根据赛道特性做微调，适配不同摩擦系数的赛道表面。整个底盘的壁厚控制在1.5mm-2mm之间，在保证结构强度满足竞速撞击需求的前提下，尽可能降低整体自重，电池安装位预留了常规迷你模型电池的安装空间，走线槽做了内嵌式设计，可将动力导线完全收纳在底盘内部，避免行驶过程中导线外露剐蹭赛道影响行驶。底盘上部的结构预留了车壳安装卡扣位，可适配同比例的槽车外壳，卡扣的位置做了通用化设计，兼容多数同比例竞速车壳的安装点位，无需额外打孔固定。
