剪叉升降式玩具导弹发射装置结构设计

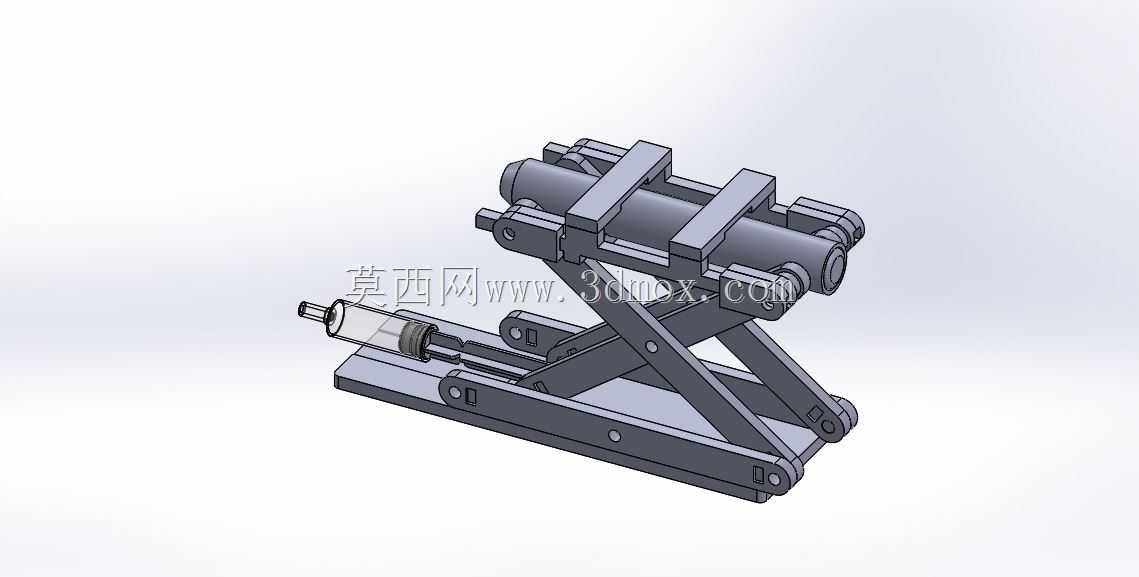

这款剪叉升降结构的发射类装置，在民用玩具领域主要用于科教演示、拼装玩具的功能实现，也可作为小型桌面级模拟发射装置的结构参考，适配青少年科创实践、机械结构科普等场景，能直观展示剪叉机构的升降原理与发射组件的联动逻辑。从功能特性来看，底部为固定式安装基座，作为整个装置的承载基准，剪叉臂组采用对称双组铰接布局，每处铰接点均预留销轴安装间隙，保证升降过程中臂体转动无卡滞，驱动端采用推拉式线性执行结构，通过推杆的直线位移带动剪叉臂夹角变化，实现上部发射筒组件的高度调节，升降行程范围内可任意位置悬停，满足不同发射仰角的高度适配需求。上部搭载的双筒式发射承载结构，通过铰接支座与剪叉机构顶部平台连接，可手动调整俯仰角度，发射筒尾部预留弹性动力组件的安装腔，可适配压簧、橡皮筋等常见的玩具动力源，前端设置发射物定位卡槽，保证柱状模拟弹体装填后同轴度偏差控制在合理范围内，避免发射过程中出现卡弹、偏射问题。设计过程中优先考虑了运动干涉规避，剪叉臂完全收拢时，上部发射筒组件与底部基座的最小间隙满足安全距离要求，不会出现结构磕碰，完全举升时剪叉臂的最大张角经过校核，铰接点受力处于材料许用应力范围内，采用常规ABS塑料或轻质铝合金加工即可满足结构强度需求，无需额外增设加强筋。安装边界方面，底部基座开设四个对称布置的安装孔，可直接固定在桌面或拼装玩具的基板上，整体收拢状态下的外轮廓尺寸适配常规玩具包装盒的内部空间，不会出现包装超限问题，各铰接销轴采用标准小直径圆柱销，通用互换性强，后期维护更换无需定制非标零件。结构上还预留了动力组件的拓展空间，若需实现电动升降，可在基座内部预留微型舵机或直线电机的安装位，无需对原有剪叉主体结构做大规模修改，拓展性较强，对于刚接触机械结构设计的从业者来说，该模型可作为剪叉机构设计的入门参考，直观理解线性驱动与升降行程的换算关系、铰接点的受力分布逻辑，以及运动部件之间的间隙预留原则。
