径向连接式水压压力表三维数模

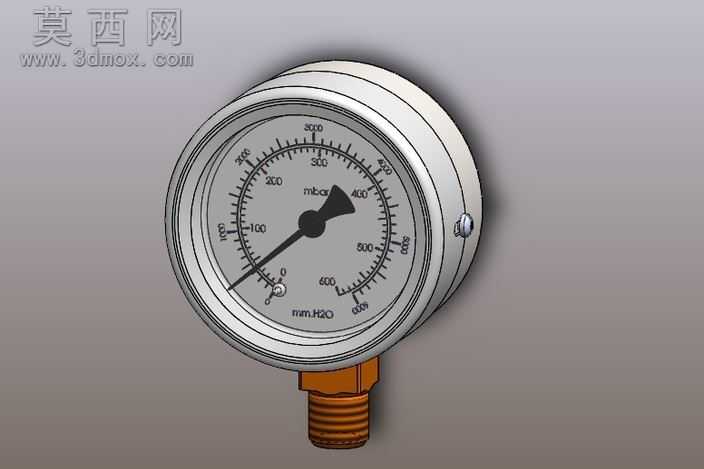

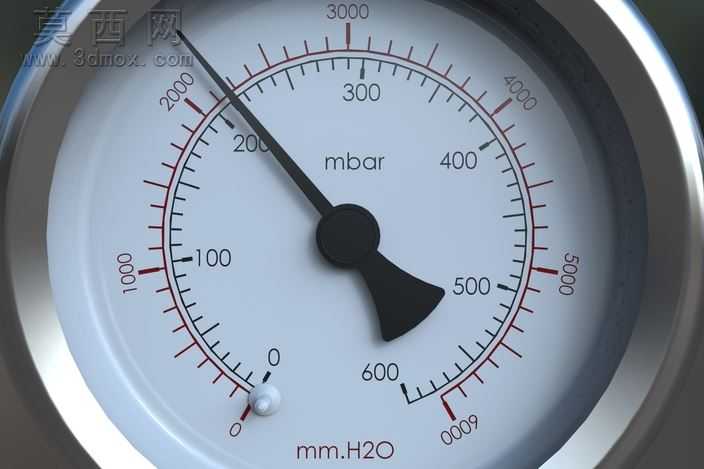

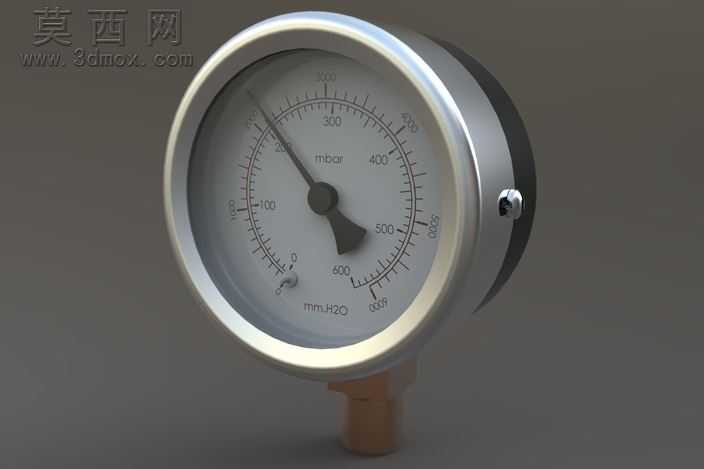

本模型为径向安装式水压测量压力表，采用三维建模软件完成全参数化结构设计，完整还原了常规工业压力表的全部结构细节。建模过程中首先从底部的外螺纹连接接头开始搭建，该接头为标准外螺纹结构，用于和被测管路实现密封连接，建模时严格遵循管螺纹的尺寸规范，还原了螺纹牙型、六角旋拧部位的细节特征，保证接头和表壳的连接位置过渡自然。表壳部分采用拉伸加圆角的建模方式，还原了金属冲压表壳的圆润边缘特征，表壳侧面预留了泄压孔的安装位，还原了真实压力表的安全结构设计。表盘部分是建模的重点，首先绘制圆形表盘基体，之后通过环形阵列的方式完成双刻度线的排布，分别对应不同的压力计量单位，刻度线按照长短区分整刻度与分刻度，同时精准还原了刻度数值的排布位置，表盘中心位置预留了指针转轴的安装孔。指针组件分为主指针与调零小指针，主指针采用锥形结构设计，末端尖锐指向刻度，调零指针位于表盘下部，用于校准零点位置，建模时还原了指针的薄壁金属质感。表蒙部分采用透明材质设置，模拟玻璃表蒙的透光效果，边缘和表壳做了贴合的装配约束。整个模型的装配逻辑完全遵循真实压力表的装配顺序，从底部接头到表壳内部的弹簧管传动结构、表盘、指针、表蒙依次完成装配约束，所有部件之间不存在干涉问题。渲染阶段为表壳赋予了哑光金属材质，模拟不锈钢冲压表壳的质感，接头部分赋予铜质金属材质，还原铜接头的色泽，表盘采用白色哑光塑料材质，刻度与指针采用黑色哑光材质，表蒙设置了合适的透明度与反光度，渲染出的效果真实还原了工业压力表的实物外观。该模型结构完整，细节丰富，可用于工业仪表的结构展示、教学演示以及相关管路系统的装配模拟使用，能够直观展现径向压力表的外部结构特征与安装连接形式。
