泵水虎鱼S13-40DN32直角肘接头结构设计

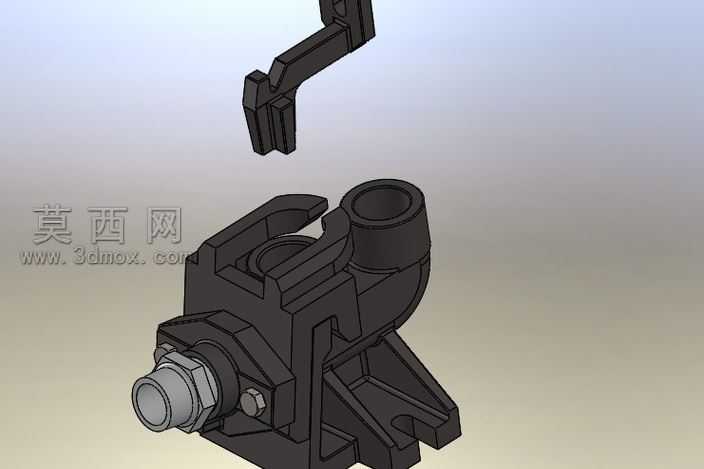

做这个肘接头建模的时候，最先要抠的是和泵体对接的安装基准面，一开始没考虑到泵体出水口的铸造拔模斜度，直接做了垂直的贴合面，后来翻了泵体的配合公差要求，特意把接头安装法兰的贴合面做了0.3°的微斜补偿，避免装上去之后密封面压合不均漏液。那个带卡扣的锁紧压片是整个结构里最费心思的部分，一开始做的卡扣厚度是2.5mm，做装配干涉检查的时候发现扣合行程不够，硬掰的话应力集中点直接超过了PA66加纤材质的屈服强度，反复调了三次卡扣的悬臂长度和根部倒圆，最后把悬臂加长1.2mm，根部做R1.5的过渡圆角，既保证扣合的时候有足够的变形量，装到位之后又能牢牢卡在泵体的卡槽里不会因为管路振动松脱。弯头部分的流道没做生硬的直角转折，顺着流体走向做了渐变圆弧过渡，内壁的曲面曲率连续调了好久，一开始用边界凸台做出来的流道在转角处有曲率突变，做流体仿真的时候能看到明显的紊流区，后来把引导线的控制点往外侧挪了2mm，让流道转弯半径顺着通径平滑变化，减少流体输送时候的压损。底部的安装支架一开始是做的整块实心结构，后来考虑到实际注塑生产的缩痕问题，在支架非受力面加了均匀的加强筋，筋厚控制在主体壁厚的0.6倍，既不会在表面出现缩水印，又能保证支架安装的时候有足够的支撑强度，不会因为拧安装螺丝的时候把支架掰裂。和外接管路对接的外螺纹部分，没直接用软件自带的螺纹装饰线，而是按照管螺纹的标准牙型切了真实的螺旋牙，虽然建模的时候多花了点时间，但是后面做装配模拟的时候能真实反映螺纹拧入的行程，不会出现装饰线模拟时螺纹配合虚位过大的问题。材质调试的时候选了加纤黑色尼龙的材质球，特意把表面粗糙度调到Ra3.2，还原注塑件的半哑光质感，金属接头部分调了镀锌钝化的金属质感，边缘加了轻微的倒角反光，渲染的时候打了两盏侧光，把卡扣和主体的装配间隙清晰打出来，能直观看到各个零件的配合关系。整个模型所有配合面都留了合理的安装公差，密封槽的尺寸特意按照O型圈的压缩比留了20%的压缩量，装上去之后不用额外打胶就能实现可靠密封，不管是拿来做泵类产品的配套设计参考，还是做管路改装的方案验证，都能直接拿来用，不用再反复调整配合尺寸。
