DN100PE110管道连接适配器结构设计

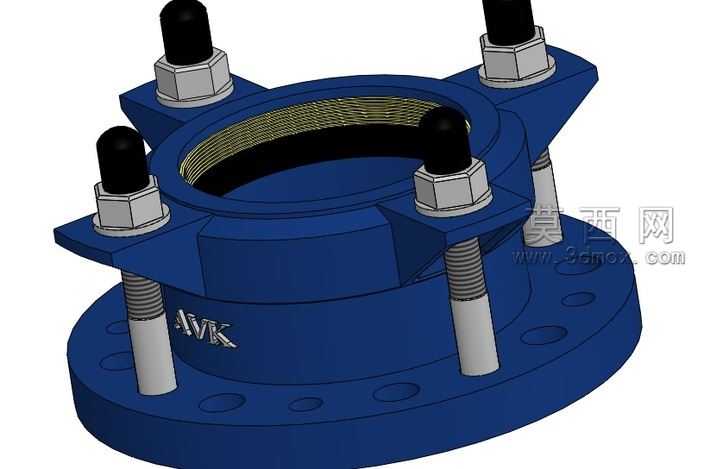

本模型为DN100PE110规格管道适配连接部件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管路连接件的实际装配尺寸规范，对各部件的配合公差进行了合理预留，确保模型可直接用于装配干涉校验与生产参考。模型主体采用法兰式基座结构，基座上均匀分布螺栓安装孔，用于与下游管道法兰进行对接固定，基座上方设置分体式压盖结构，压盖与基座之间通过四根均布的紧固螺栓组件实现锁紧，螺栓组件配套六角螺母与防滑垫圈结构，建模时还原了螺栓杆部的螺纹细节、螺母的六角棱边倒角以及螺栓端部的防护帽结构，清晰展现了紧固件的装配逻辑。模型内侧设置适配PE110管道的密封连接腔，腔体内壁还原了密封嵌槽的结构细节，可直观展示管道插入后的密封压紧路径，压盖内侧设计有锥面压紧结构，当螺栓锁紧时压盖可均匀挤压内侧密封件，实现与PE管道外壁的紧密贴合，保障管路连接的密封性与抗拉脱性能。材质渲染方面，主体基座与压盖部件采用蓝色喷涂铸铁材质效果，还原了实际水务管路配件的表面涂层质感，螺栓、螺母等紧固件采用镀锌钢材质渲染，金属光泽与棱边反光效果贴合实际五金件的视觉特征，螺栓端部防护帽采用黑色硬质橡胶材质，表面做哑光处理，与金属部件形成明确的材质区分。建模过程中采用自底向上的装配设计思路，先分别完成法兰基座、分体压盖、紧固螺栓、螺母、防护帽等单个零件的特征建模，对零件上的铸造圆角、安装沉孔、标识刻印等细节进行了逐一还原，再按照实际装配约束完成整体组装，通过爆炸视图可清晰拆解各部件的装配顺序与配合关系，模型整体结构完整，无缺失特征，各部件之间无干涉问题，可用于管路系统设计选型、安装施工演示以及相关连接件的结构优化参考，能够直观展现该类法兰式管道适配器的工作原理与结构特点。
