F50M2英寸PVC快接弯头三维结构设计

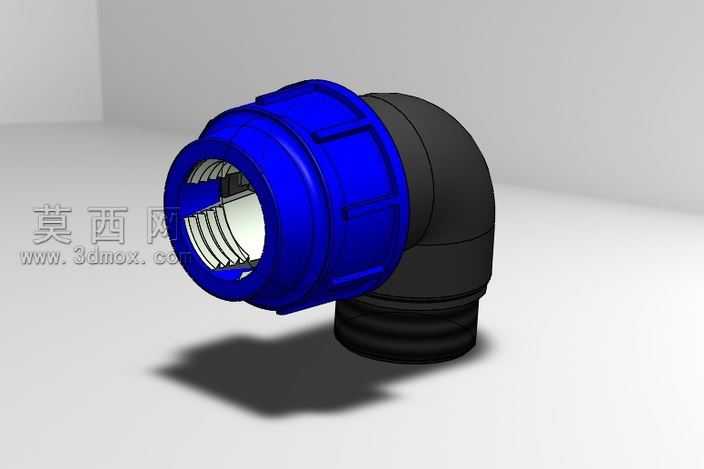

本作品为管路系统用F50M2英寸PVC快接式90度弯头，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循PVC快接管件的通用尺寸规范，对弯头两端的连接结构做了精细化还原。模型整体分为蓝色快接锁紧端与黑色弯通主体两部分，其中蓝色锁紧端还原了快接结构的防滑凸筋、内部锁紧卡齿、密封槽位等细节，凸筋的排布、尺寸均参考实际快接产品的握持受力需求设计，保证虚拟模型与实物的结构一致性；黑色弯通主体为90度圆弧过渡结构，建模时对弯通的壁厚做了均匀化处理，圆弧过渡段的曲率经过反复调整，避免管路流体经过时产生过大的局部阻力，下端的外插连接段还原了多层密封环槽结构，可匹配对应规格的PVC管路实现插接密封。渲染阶段采用哑光工程塑料材质，蓝色锁紧端使用饱和度适中的工程蓝塑料材质，添加细微的磨砂质感还原PVC快接螺母的真实触感，黑色弯通主体使用深灰黑色哑光塑料材质，通过材质粗糙度的细微差异区分两个部件的加工工艺区别；场景布光采用柔和的三点布光方案，主光从侧上方投射，打出部件的结构立体感，辅光补全暗部细节避免结构死黑，添加柔和的地面阴影增强模型的真实感，渲染输出的效果图清晰展现了弯头的整体外观与接口细节。设计过程中重点考量了快接弯头的装配逻辑，内部锁紧结构与弯通主体的配合间隙做了合理预留，还原了实际产品装配后可实现快速锁紧、无需额外粘接或热熔的功能特点，模型的所有结构特征均可编辑，可用于管路系统装配模拟、产品展示、结构优化参考等场景，整体建模逻辑清晰，特征树规整，无多余的冗余几何元素，曲面过渡顺滑无破面，能够准确还原该款PVC快接弯头的真实结构与外观特点。
