拖拉机传动集成组件爆炸视图结构设计

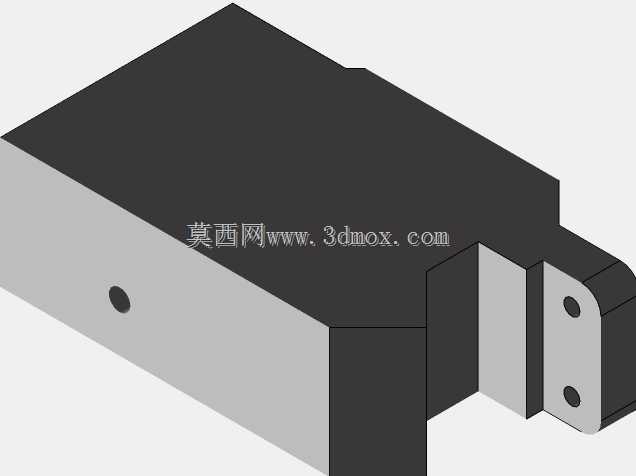

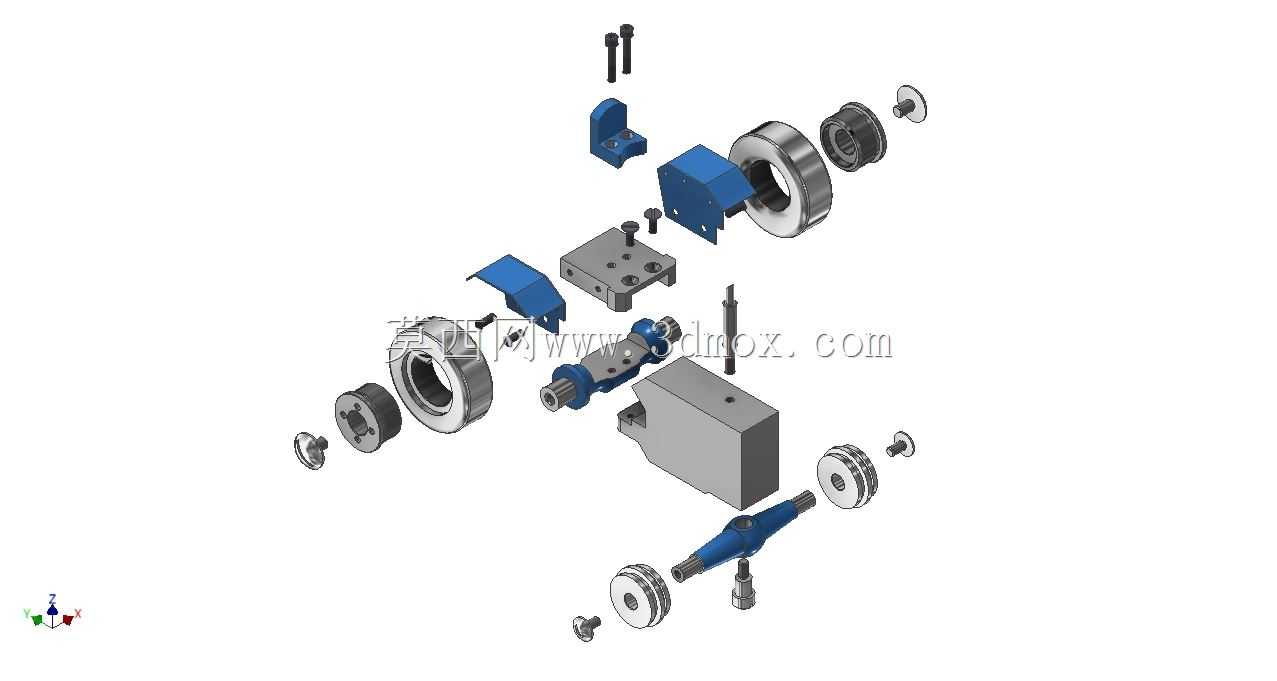

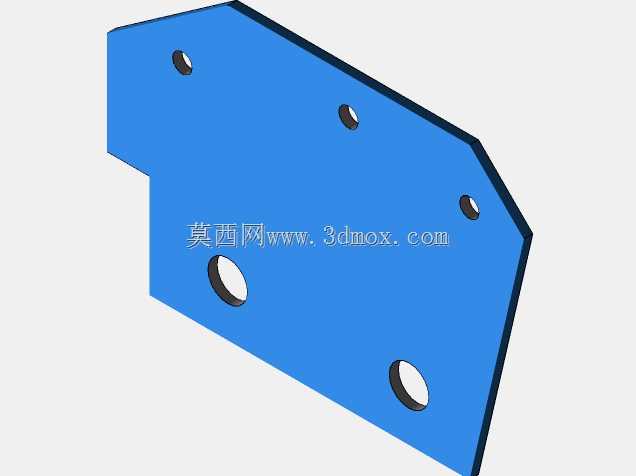

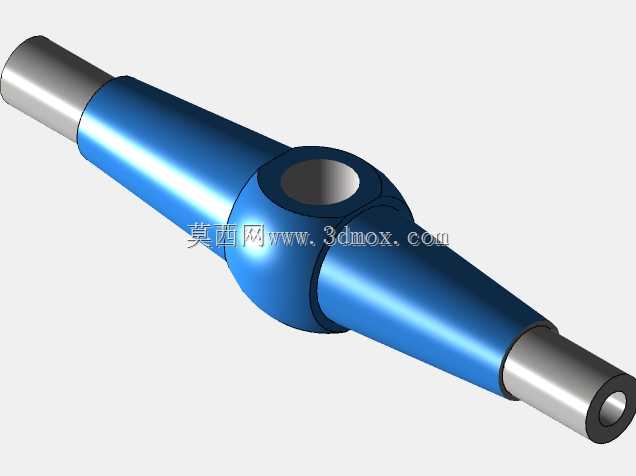

这套结构针对小型农用拖拉机的动力传递单元做集成化设计，区别于市面常见的分置式传动布局，将动力输入、扭矩传递、载荷承载、连接固定的相关零件做了紧凑化整合，适配丘陵、小地块作业的小型拖拉机动力传输需求。从爆炸视图的零件排布可以看出，设计阶段优先考虑了田间作业的维护便捷性，所有易损的密封件、紧固件都布置在组件外侧，无需拆解核心承载壳体即可完成常规保养更换，适配农机作业点分散、维修条件有限的实际场景。核心传动路径上，两端的带轮组件负责衔接发动机动力输出端与行走机构输入端，中间的轴类零件做了变径处理，对应不同轴承位的安装公差，轴承选型匹配农机作业的交变载荷特性，选用带密封结构的深沟球轴承，可阻挡田间尘土、秸秆碎屑进入轴承滚道，延长无故障作业时长。两侧的蓝色安装支座承担整个组件的车架固定功能，安装面预留了定位销孔与长圆孔组合，既可以保证装配时的定位精度，也能补偿车架焊接带来的形位公差，避免装配时出现强制对位导致的轴系附加应力。中间的灰色壳体作为核心承载件，内部预留了润滑脂存储腔，壳体壁厚根据有限元载荷分析结果做了差异化设计，轴承安装位做了局部加厚，非承载区域做了减薄处理，在保证结构强度的前提下控制整体重量，避免增加拖拉机前桥的额外载荷。设计过程中针对安装边界做了反复校核，组件整体外轮廓尺寸适配对应马力段拖拉机的车架安装空间，所有外接部件的连接接口都和现有通用农机配件保持一致，农户更换配件时无需额外定制加工，降低后期使用成本。轴系零件的同轴度公差在建模阶段就做了装配仿真验证，所有配合面的公差带选用基孔制配合，兼顾装配便利性与运转精度，避免出现轴系卡滞、运转异响的问题。紧固件全部选用标准六角头螺栓，适配农机维修时的通用工具，无需专用工装即可完成拆装，每个螺栓连接位都预留了足够的扳手操作空间，哪怕是戴劳保手套也能完成常规拆装操作。这套集成结构的设计思路跳出了传统拖拉机传动部件分散布置的框架，将原本需要多个支架固定的传动轮、轴承座整合为一个整体组件，减少了车架上的安装点位，降低了车架焊接加工的精度要求，同时也减少了故障点数量，更适合非专业用户的日常使用维护。
