便携式手持迷你桌面小风扇结构设计

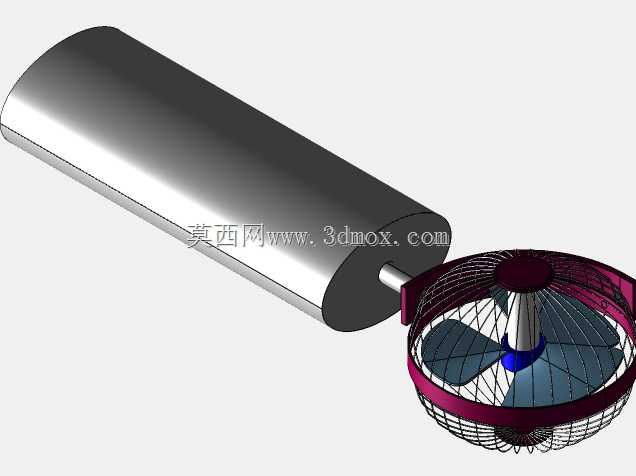

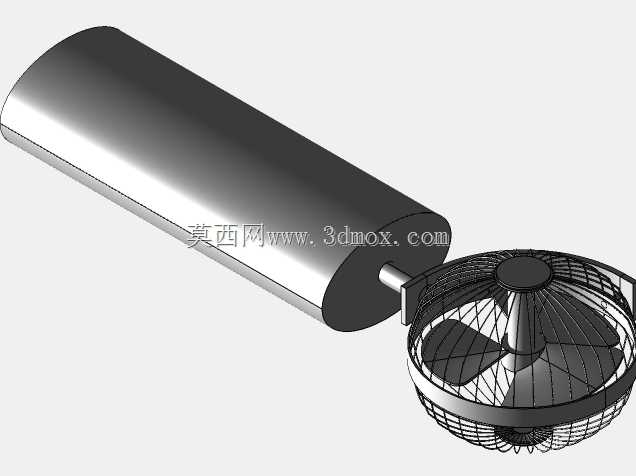

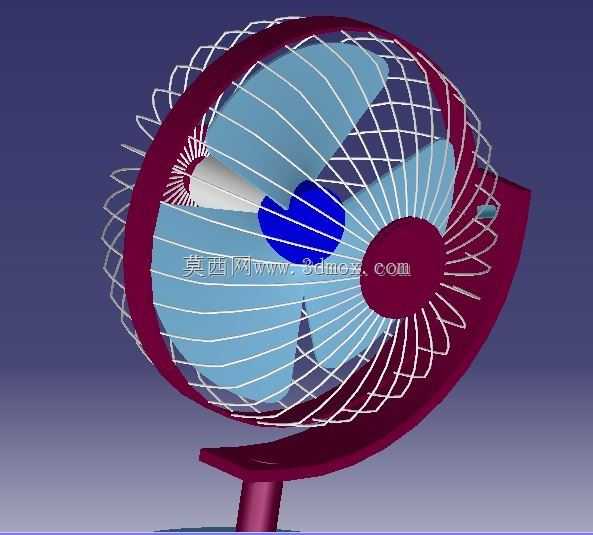

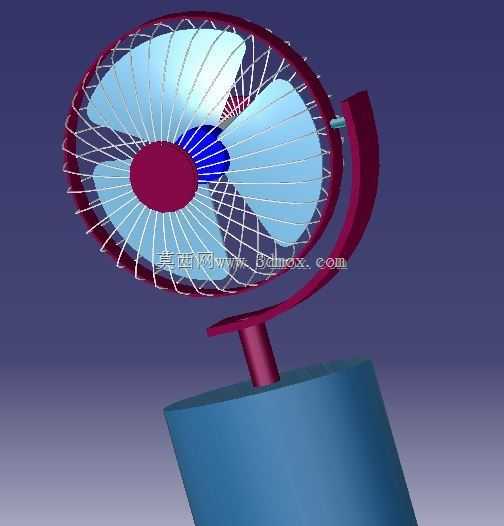

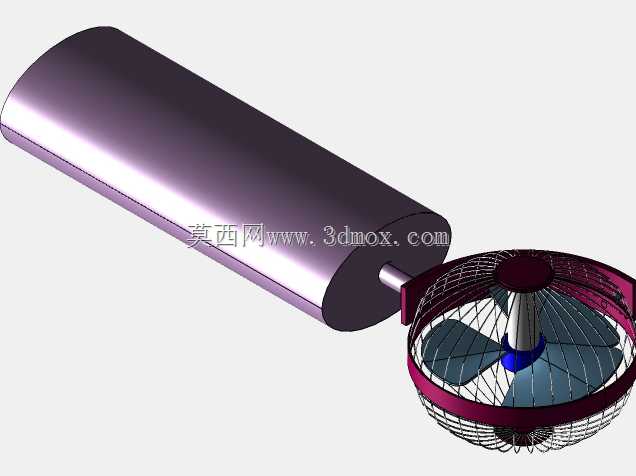

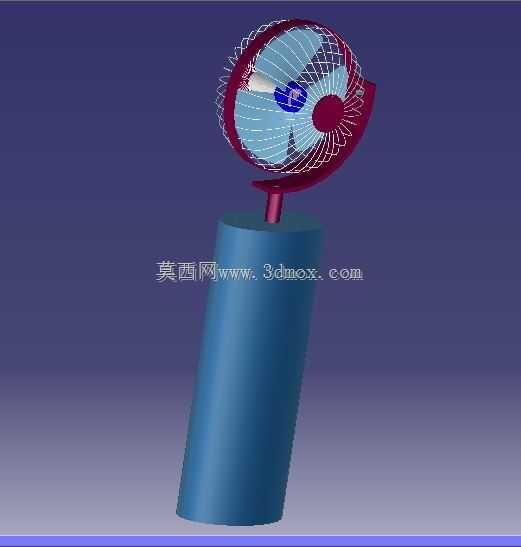

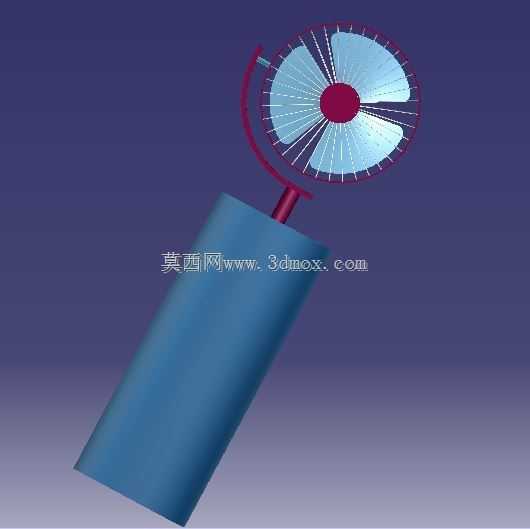

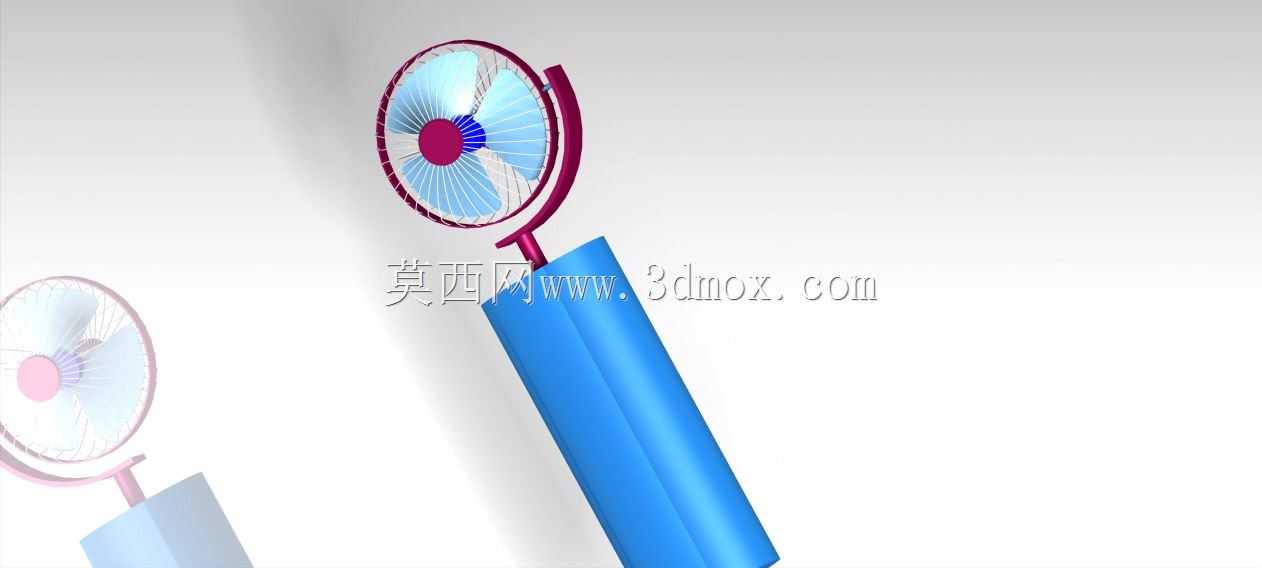

这款迷你风扇的建模过程中，首先要考虑的是日常多场景的适配需求，毕竟这类小型送风设备，既要能满足桌面工位近距离送风，也要适配外出随身携带的使用场景，所以整体结构做了分体式的设计逻辑，底座采用圆柱式配重结构，直径控制在45mm左右，放置在桌面时不会因为扇头角度调整出现侧翻，底座内部预留了电池仓与配重块的安装空间，壁厚均匀控制在1.8mm，既保证壳体强度，也不会过度增加整体重量，整机带电池的总重量控制在180g以内，单手握持不会产生明显的负重感。扇头部分做了俯仰角度可调的铰接结构，铰接位置的阻尼扭矩经过反复校核，调整到任意角度都能保持稳定，不会出现扇头自行下坠的问题，扇网采用前后卡扣式装配，不需要额外螺丝固定，后期拆解清理扇叶积灰的时候不需要借助工具，徒手就能完成拆装，扇叶采用七片式的斜切翼型设计，相比常规的三片扇叶，相同转速下送风更柔和，不会产生硬风直吹的不适感，同时运行噪音也能控制在更低的区间，近距离放置在桌面使用时，不会干扰正常的办公交谈或者影音体验。扇头与底座的连接位置做了走线的隐藏式设计，供电线路从铰接轴的中心孔穿过，外部看不到明线，整体外观更整洁，外壳的所有棱边都做了R2以上的圆角过渡，没有尖锐的棱角，日常手持移动的时候不会刮蹭皮肤或者勾扯衣物。在建模装配的时候，特意校核了所有部件的安装间隙，扇叶与扇网的径向间隙控制在3mm，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大存在手指误入的安全隐患，开关按键设置在底座侧面的拇指易触碰位置，按键的行程控制在1.2mm，按压力度设置在1.5N，按压反馈清晰，不会出现误触或者按动费力的问题。底座底部设置了环形的硅胶防滑垫，放置在玻璃、木质桌面等光滑表面时，不会因为风扇运行的轻微振动出现移位，同时硅胶垫也能缓冲振动，进一步降低运行时传递到桌面的共振噪音。整体结构没有多余的复杂曲面，所有壳体部件都能通过常规的注塑工艺完成生产，拔模角度统一设置在1.5度，不需要做特殊的抽芯结构，能有效降低量产的模具成本，扇头的网罩格栅间距控制在6mm以内，符合小家电的安全规范要求，避免儿童使用时手指伸入扇网内部接触运转的扇叶。
