杠杆式圆柱连接夹持锁紧机构

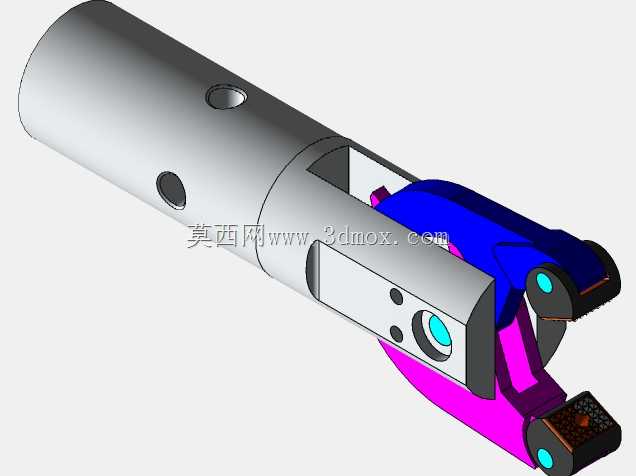

该夹持机构主要应用于需要快速装夹、频繁拆装的杆类部件连接场景，常见于自动化生产线工位快换工装、检测设备探针装夹、小型工装夹具的末端执行模块，也可适配手动操作的工装夹具单元，实现杆件与功能端的快速锁紧与释放，无需额外辅助工具即可完成操作，大幅降低工位换型的辅助时长。从功能特性来看，机构采用杠杆式偏心锁紧原理，主体圆柱段可直接套入对应直径的连接杆件，圆柱壁预留的径向孔可用于穿装定位销，实现与连接杆的周向防转与轴向定位，避免夹持后出现相对窜动；末端的夹爪单元通过偏心凸轮与杠杆臂联动，扳动外露的操作手柄即可带动夹爪收紧，抱紧待夹持的工件或对接杆，松开时反向扳动手柄即可释放夹爪，操作行程短，锁紧力稳定，可承受一定的轴向拉拽与径向扭矩，不会出现受载松脱的问题。设计过程中优先考虑了操作的人机工程性，操作手柄的外露长度与扳动角度经过适配，单手握持即可完成锁紧与释放动作，夹爪的接触面做了适配圆弧处理，与被夹持杆件的外圆面贴合度更高，避免点接触造成的工件表面压伤，同时提升锁紧后的接触摩擦力，降低打滑概率。主体圆柱段的外径与内孔尺寸做了壁厚优化，在保证整体结构刚性的前提下尽可能缩减整体重量，圆柱段的长度可根据实际安装深度调整，预留的径向定位孔位置避开了内部杠杆的运动行程，不会出现装配干涉；末端夹爪的开合范围覆盖常用的小直径杆件装夹需求，整体机构的安装边界仅需预留手柄扳动的操作空间，无需额外布置气源、液压管路等辅助动力源，纯机械结构的可靠性更高，可在无动力供给的手动工装场景下稳定使用。结构内部的铰接销轴做了耐磨处理，长期反复扳动不会出现铰接孔磨损导致的锁紧间隙过大问题，各运动部件之间预留了合理的配合间隙，避免加工误差导致的卡滞问题，整体装配后无多余外露的零散部件，集成度高，可直接作为标准夹持单元嵌入各类工装设备中使用。
