工业用剖分式滑动轴承座三维设计

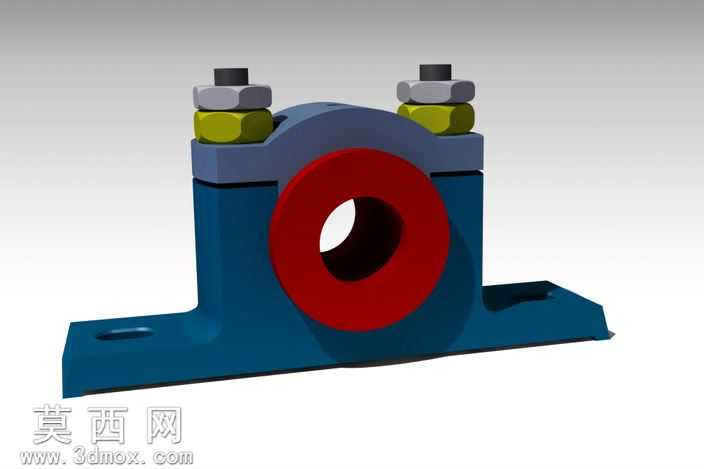

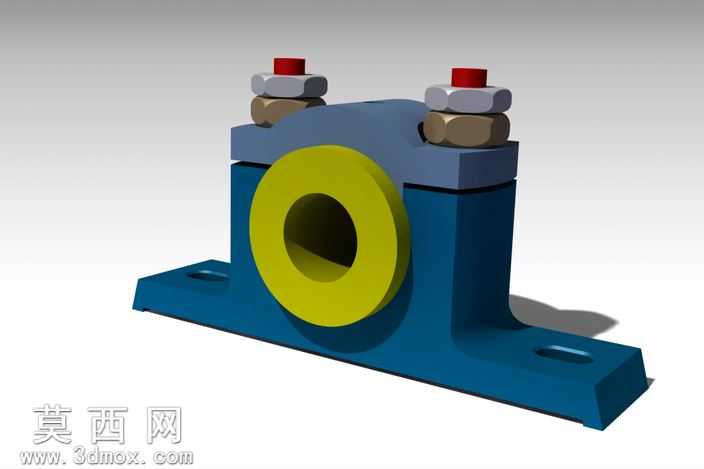

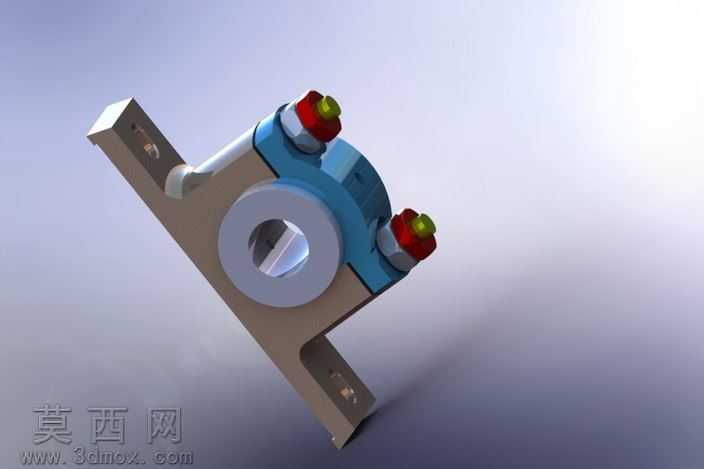

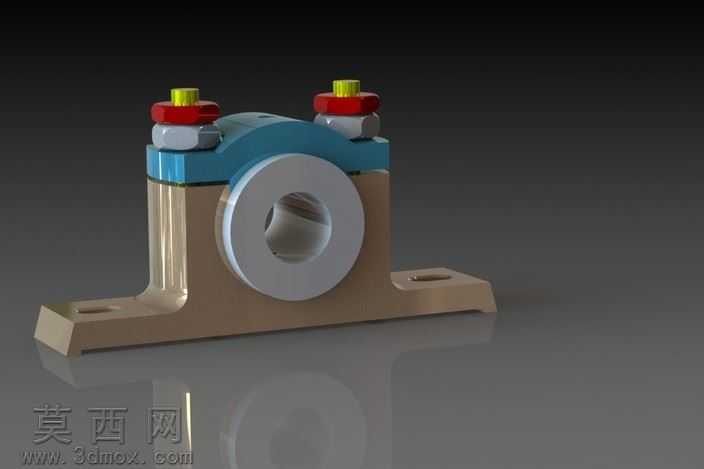

本作品为剖分式滑动轴承座的三维参数化建模成果，建模过程严格遵循机械设计手册中剖分式轴承座的结构规范，采用自底向上的装配建模思路完成整体搭建。首先完成底座基体的建模：底座采用带安装孔的立式支撑结构，建模时通过拉伸凸台命令构建底座的承托基体，对安装沉孔采用异形孔向导精准定位，保证底座安装面的平面度公差符合装配要求，底座与轴承衬套贴合的圆弧面通过旋转切除命令生成，确保圆弧面与轴承外圈的配合精度达到过渡配合要求。随后完成上盖部分的建模：上盖为与底座匹配的半圆扣合结构，建模时通过镜像底座圆弧面的基准特征保证上下盖的圆弧同轴度，上盖顶部的螺栓过孔与底座的螺纹孔位置严格对齐，通过全局干涉检查确认螺栓装配时无错位卡顿问题。在标准件建模部分，配套的六角螺栓、防松垫圈、锁紧螺母均按照国标紧固件尺寸参数构建，螺栓头部的六角特征、螺纹牙型通过扫描切除命令还原细节，垫圈的倒角、螺母的锁紧端面特征均做精细化处理，保证标准件装配后与实际工业产品的装配逻辑一致。材质与渲染环节，针对不同零件赋予对应工业材质：底座与上盖的铸铁基体赋予灰铸铁材质，调整材质的粗糙度参数还原铸铁件的亚光磨砂质感，轴承衬套赋予锡青铜材质，调整金属反射参数突出铜合金的温润金属光泽，紧固件赋予镀锌碳钢材质，模拟标准件的镀锌钝化表面效果，顶部的注油嘴盖帽赋予工程塑料材质，区分不同功能零件的视觉特征。渲染阶段采用三点布光方案，主光源从侧上方45度投射，突出轴承座的轮廓立体感，辅助光源补全暗部细节避免阴影死黑，环境光采用柔和的HDR工业环境贴图，让金属材质的反射更具真实感，最终渲染图清晰展现了剖分式轴承座的装配关系与结构细节。结构设计上，该剖分式轴承座采用上下对开结构，相比整体式轴承座具备轴系拆装便捷的优势，无需沿轴向移动轴即可完成轴承的拆装维护，底座两侧的安装脚预留了足够的螺栓安装空间，可适配不同规格的安装螺栓，上盖顶部预留的注油孔结构可实现运行过程中的在线润滑，整体结构兼顾了支撑刚性与维护便利性，可直接用于机械设计教学演示、非标设备选型参考以及装配仿真动画制作。建模过程中对所有配合面添加了对应的配合约束，包括同轴配合、重合配合、间隙配合约束，确保装配体的运动仿真符合实际机械运动逻辑，所有特征均保留参数化建模历史，可根据实际轴径需求快速修改尺寸参数生成对应规格的轴承座模型。
