剪叉式液压升降作业机构三维设计

剪叉式升降机构是工业现场、仓储物流、维保作业场景中应用极广的举升类执行单元，这套结构采用单组交叉剪臂配合卧式液压油缸作为动力输出核心，区别于多组剪臂叠层的大行程升降设备，单组剪臂的结构更适配中低行程、额定载荷适中的作业场景，常见于生产车间的工位物料举升、设备维保的临时作业平台、仓储区域的低位货物堆垛转运，部分小型高空作业的载人平台也会采用同类基础结构做延伸设计。

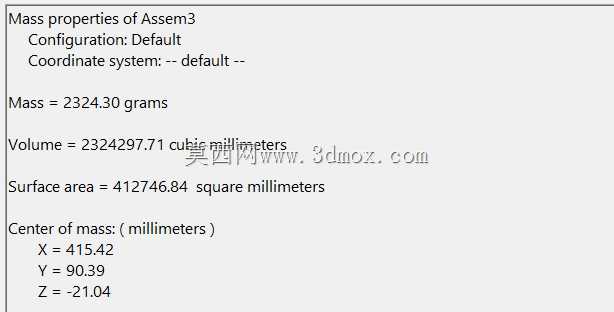

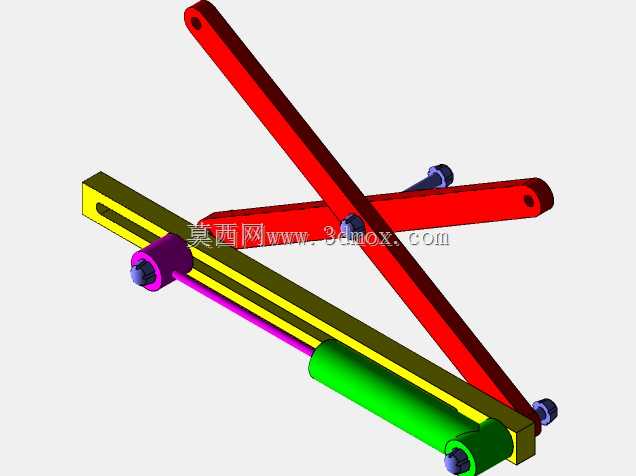

从结构设计逻辑来看，交叉布置的两组剪臂通过中间铰接销轴形成可转动的剪式支点，其中一组剪臂的下端与底部基座的固定铰接座连接，上端嵌入顶部作业平台的导向滑槽内，可随举升动作沿滑槽做水平滑移；另一组剪臂的下端嵌入底部基座的导向滑槽，上端与顶部作业平台的固定铰接座连接，这种两端分别采用铰接+滑移的配合形式，能保证举升过程中顶部平台始终保持水平状态，不会出现侧倾偏移。卧式布置的液压油缸缸筒端铰接在底部基座的侧方安装座上，活塞杆端与剪臂的中部驱动铰接点连接，油缸伸出时推动剪臂绕中间支点转动，带动上下两组铰接与滑移副同步动作，实现平台的平稳举升，油缸回缩时则依靠平台自重与剪臂结构的联动实现平稳下降，液压回路中通常会搭配平衡阀、节流阀来控制升降速度，避免出现失速下滑的风险。

在安装边界与尺寸适配层面，这套单剪臂结构的收拢高度较低，不需要预留过大的底部安装空间，底部基座可直接通过螺栓固定在平整的混凝土地面或是移动车架上，适配固定工位安装与移动作业两种使用需求；顶部平台的安装面预留了标准的螺栓连接孔位，可根据实际使用需求加装防滑作业面板、安全护栏、物料限位架等附属配件，不需要对主体剪臂结构做额外改动。结构中所有铰接位置都设计了自润滑轴套的安装位，可降低长期往复转动过程中的磨损量，延长设备的维护周期，导向滑槽内预留了润滑脂加注通道，能定期对滑移接触面做润滑维护，避免滑移过程中出现卡滞、异响问题。

从实际使用的功能特性来看，这类单剪臂升降结构的举升过程稳定性较好，载荷分布均匀，不会出现偏载导致的结构变形，相比导轨式升降结构，剪叉结构的自身重量更轻，安装调试的难度更低，不需要在侧方布置多组竖直导向导轨，对安装空间的竖向尺寸要求更小，在层高受限的车间、地下库房等场景中适配性更强。设计过程中对剪臂的截面尺寸做了针对性的强度校核，铰接销轴的材质选用高强度合金结构钢，能承受额定载荷下的剪切应力与交变载荷冲击，液压油缸的安装角度经过反复优化，能在举升全程保持较为合理的推力输出曲线，避免在举升初始阶段出现油缸推力不足的问题，同时降低举升过程中的液压系统压力波动，让升降动作更平顺。
