机械连接用挂接枢轴结构设计

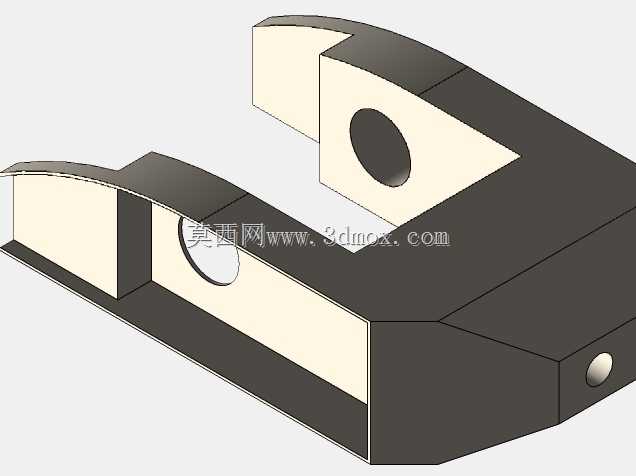

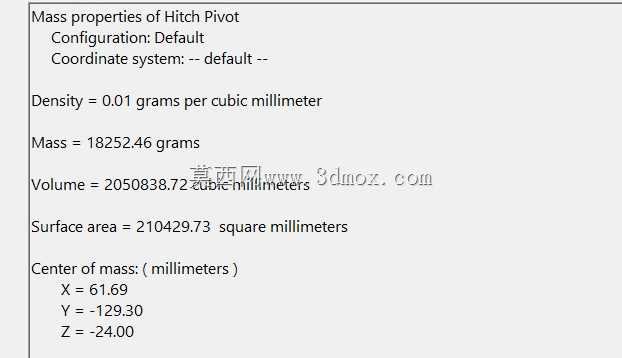

这类挂接枢轴多用于需要实现可拆卸铰接传动的工业设备连接场景，常见于工程机械的作业属具快换机构、农用机具挂接架、输送线翻转工位的铰接端，核心作用是在两个相对摆动的构件之间传递载荷，同时预留拆装余量，方便部件快速更换与维护。从结构设计来看，该枢轴采用一体式块状基体，主体为带弯折承力面的异形钢质结构，基体上开设的同轴通孔用于穿装锁紧销轴，孔位周边做了加厚处理，避免交变载荷下出现孔口应力开裂的问题；基体一侧的开口卡槽用于卡入待连接构件的挂接耳板，卡槽的开口宽度与配套耳板的厚度做了公差匹配，既保证装配时能顺利滑入，又能控制挂接后的横向窜动量，减少作业过程中的冲击异响。设计时优先考虑了承力路径的合理性，载荷从卡槽接触面传递到基体加厚段，再通过穿装的销轴分散到两侧连接耳，基体外侧的圆弧过渡面避开了构件摆动时的干涉边界，当挂接部件绕销轴做最大角度摆动时，基体边缘不会与相邻构件发生剐蹭。安装边界方面，该枢轴的轴向安装尺寸由通孔直径与卡槽深度共同决定，装配时需保证销轴穿过通孔后两端的卡簧槽完全露出，配套卡簧能完全卡入槽位实现轴向限位；基体底部的小定位凸台用于嵌入安装座的定位凹坑，装配时可快速定位，避免枢轴在受载时发生周向转动，减少销轴承受的额外剪切力。结构上没有多余的装饰性特征，所有外表面的棱边都做了小倒角处理，既去除了加工后的锐边毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。在实际选型应用中，这类枢轴的承载能力主要由基体材质厚度、销轴直径以及卡槽接触面积决定，设计时根据作业场景的额定静载荷、动载系数核算剪切面的压应力，确保在频繁摆动、冲击载荷的工况下不会出现压溃、断裂问题；同时卡槽的开口导向段做了微小的斜度处理，现场装配时即使两个待连接构件存在少量位置偏差，也能顺着导向斜面顺利滑入卡槽完成挂接，降低现场装配的对位难度，尤其适合野外作业、高空作业等对位条件较差的施工场景。
