带轮槽结构大轮辋传动零件结构设计

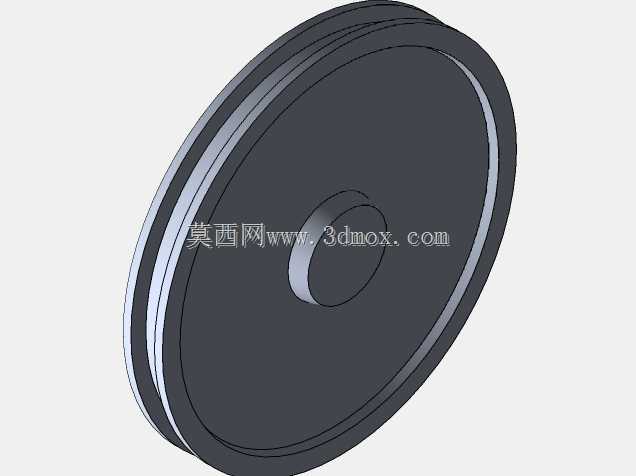

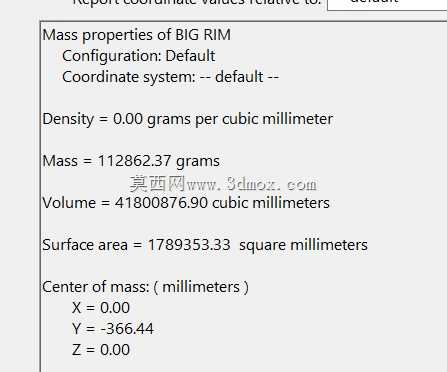

这类带轮槽结构的轮辋零件，多应用在中小功率的带传动工况中，常见于轻工输送设备、小型农用机具、台式加工设备的动力传递环节，依靠轮缘外侧的环形槽匹配对应规格的V带或平带，将动力源的扭矩传递至从动端，实现转速匹配与动力输送。从结构设计逻辑来看，该零件采用盘类回转体对称布局，中心设置同轴安装轴孔，轴孔周边预留的凸台结构可提升与传动轴的配合接触长度，降低运转过程中的轴孔偏磨风险，避免长期负载下出现连接松动。轮缘部分的多道环形槽做了等距排布设计，槽型截面角度匹配标准传动带的楔角，保证带体与轮槽的接触面积足够，减少传动过程中的打滑丢转问题，同时轮缘外侧做了小圆角过渡，避免带体反复弯折过程中被锐边割损，延长传动带的更换周期。轮辐部分采用整幅式圆盘结构而非镂空辐条，是考虑到该零件应用场景多为中低转速、负载波动较小的工况，整幅结构的加工工序更简单，动平衡调校难度更低，批量生产时的成品一致性更容易控制，同时整幅轮盘的抗侧向形变能力更强，当传动带出现小幅偏摆时，轮体不会产生额外的结构形变，保证传动精度稳定。安装边界方面，中心轴孔的公差带选取基孔制过渡配合区间，可适配常用的圆柱传动轴安装，轴孔端面可加装平键实现周向固定，轮体两侧的轴向定位可依靠轴肩与锁紧挡圈完成，不需要额外设计复杂的连接结构，现场装配时的操作门槛较低。轮体外径与轮槽的中心距尺寸经过匹配计算，可适配对应中心距的传动安装场景，轮体的轴向厚度控制在合理区间，既保证多道带槽的安装空间，也不会占用过多的轴系轴向位置，方便在紧凑的设备腔体内完成布局。在实际选型应用中，这类轮辋零件可根据传递功率的大小调整轮槽数量，单槽结构适配小功率动力传递，多槽结构可承载更大的扭矩输出，同时轮体的材质可根据工况选择铸铁或工程塑料，铸铁材质的耐磨性能更好，适合连续运转的工业设备场景，工程塑料材质的自重更轻、运转噪音更低，适合对噪音控制有要求的民用或办公类设备场景。设计过程中需要重点关注轮槽的表面粗糙度控制，粗糙度过高会加速带体磨损，粗糙度过低则容易出现打滑问题，同时整轮的动平衡精度需要满足对应转速等级的要求，避免高速运转时产生额外振动，影响整套传动系统的使用寿命。
