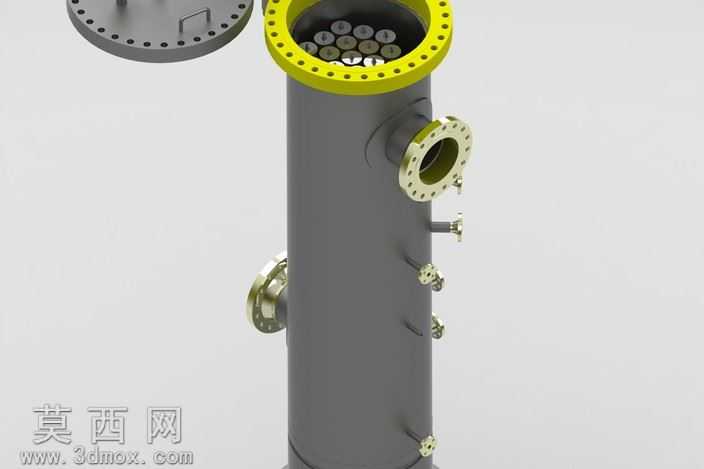

立式聚结筛选过滤设备三维结构模型

本模型采用三维参数化建模方式完成，完整还原立式聚结筛选过滤设备的全部结构细节，建模过程中严格遵循压力容器类过滤设备的通用设计规范，对各部件的装配关系进行精准约束，确保整体结构无干涉、比例协调。模型主体为立式承压罐体结构，罐体顶部采用带螺栓孔的法兰快开式端盖设计，端盖表面设置吊装把手结构，方便后期运维过程中的拆装作业；罐体顶部法兰边缘做了均匀的螺栓孔排布，还原真实法兰连接的密封结构特征。罐体内部完整构建了聚结过滤芯组的排布结构，滤芯采用规则阵列方式布置在罐体上部腔体内，清晰展现聚结分离的核心功能区域结构。罐体侧面设置多组不同通径的法兰接口，分别对应介质入口、净化介质出口、排污出口等不同功能的管路连接位，每个侧方法兰都还原了螺栓孔、密封面的细节特征，同时在罐体侧壁不同高度位置设置了多组检测控制接口，用于安装压差检测、取样、排污控制类阀件，还原设备实际运行中的检测控制点位布局。材质渲染方面，罐体主体采用哑光碳钢材质表现，呈现工业承压设备的厚重金属质感；法兰密封面做了金属机加工的亮面质感区分，顶部法兰密封面采用醒目的黄色涂层做安全标识处理，符合工业设备的安全色标规范；内部过滤芯端盖采用金属冲压件质感，滤芯主体采用多孔过滤介质的半通透材质表现，清晰区分内部功能部件与罐体主体的材质差异。设计思路上围绕聚结过滤的工艺逻辑展开，先构建罐体主承压腔体，再依次布局内部滤芯支撑结构、侧方工艺接口、顶部快开结构，确保介质从侧方入口进入后，能够自上而下经过内部聚结滤芯组完成杂质拦截与液相聚结，再从对应出口排出，底部预留的排污接口可实现沉积杂质的定期排出，整体结构完全匹配液液分离、气液分离场景下聚结过滤设备的实际功能需求，各部件均可实现独立编辑，方便后续根据实际工况参数调整罐体尺寸、接口通径、滤芯数量等参数。
