1000A三极电气面板配电装置结构设计

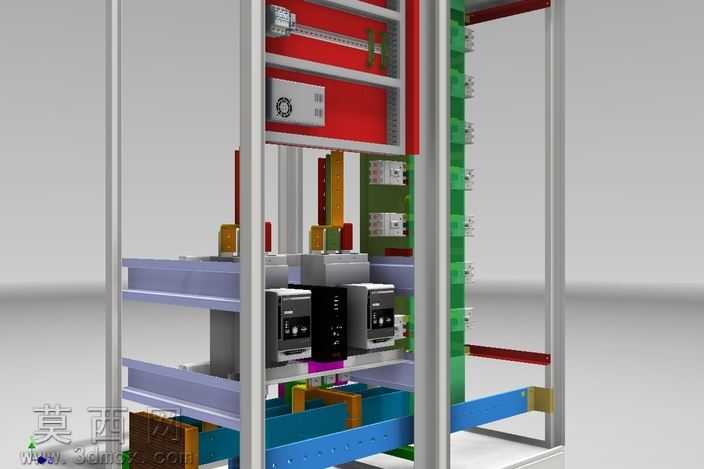

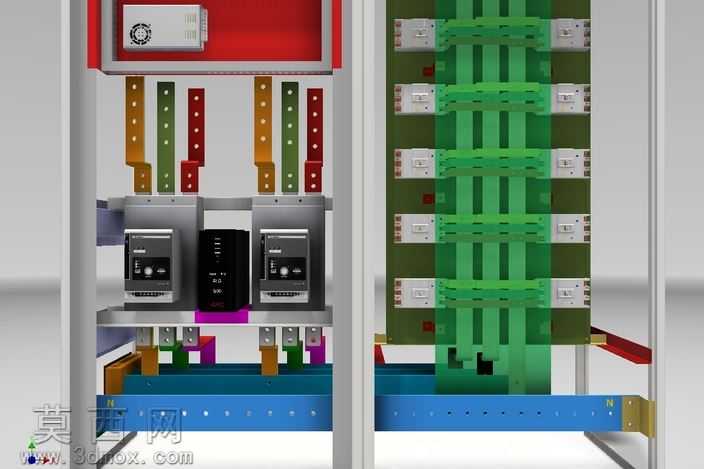

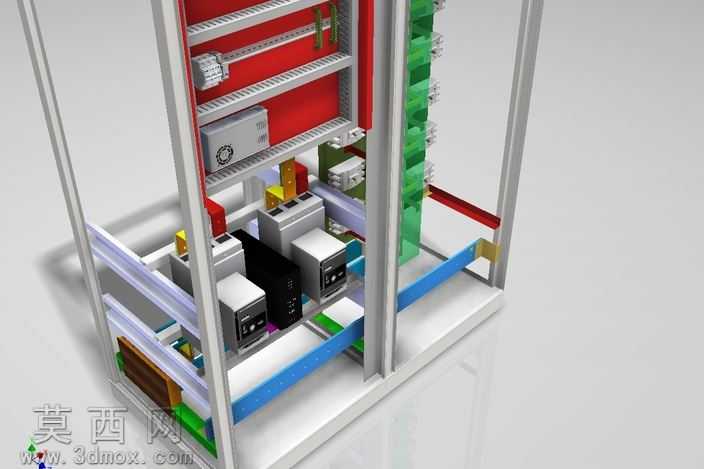

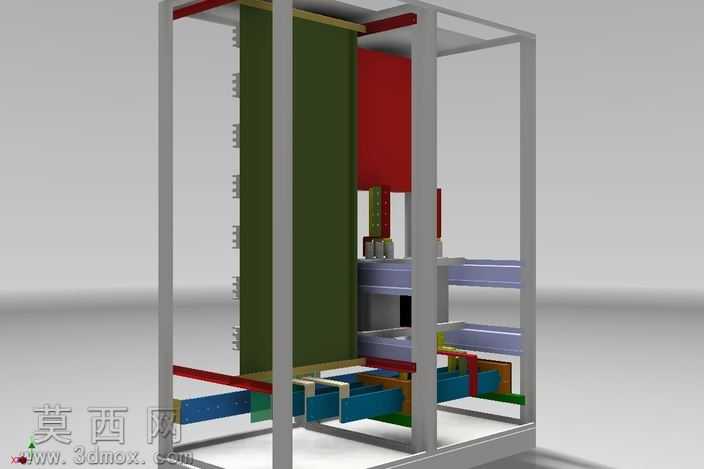

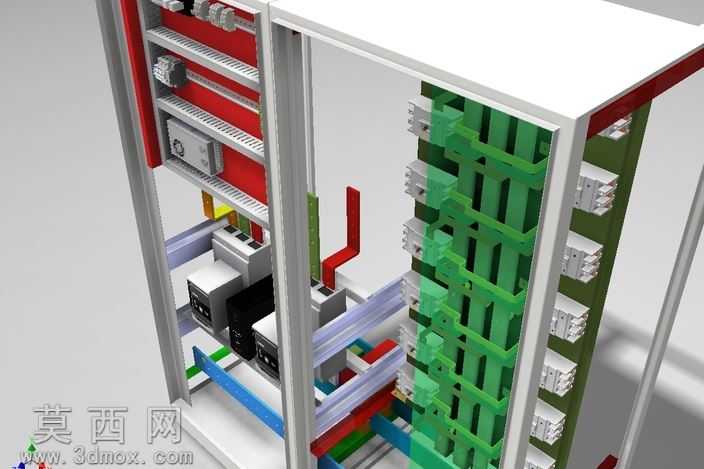

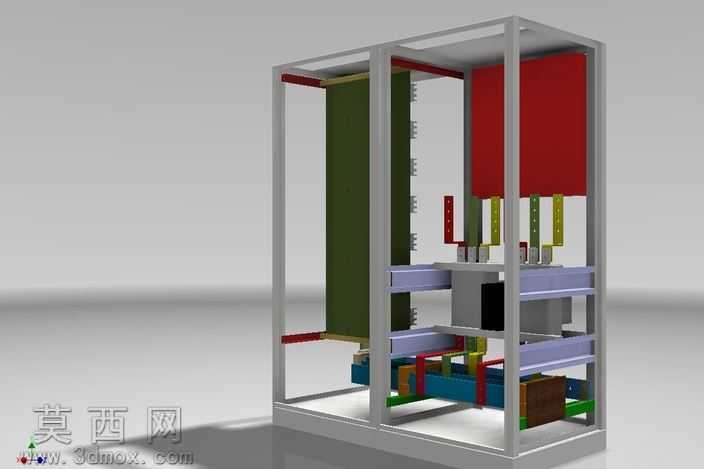

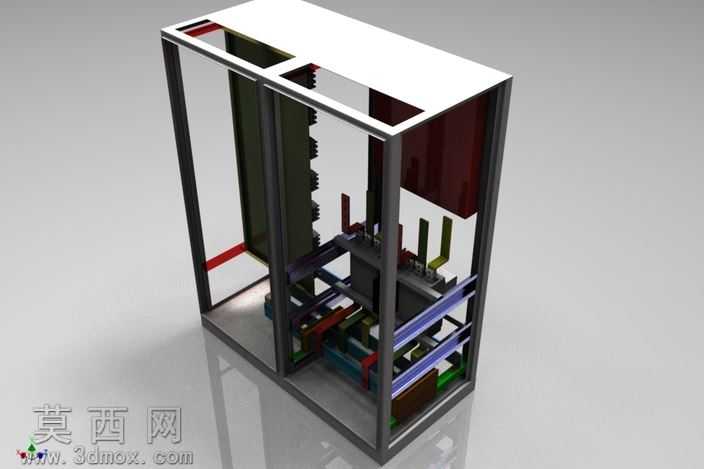

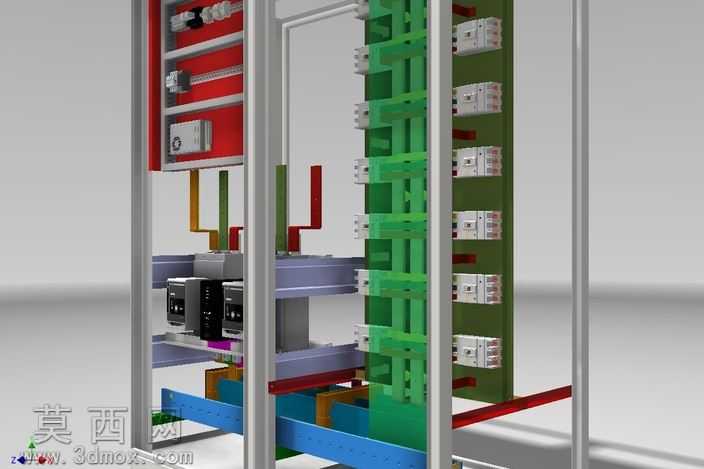

本作品为1000A三极规格的电气配电面板三维建模成果，建模过程严格遵循低压大电流配电装置的设计规范，完整还原了柜体内部的全部功能组件与排布逻辑。建模阶段首先完成柜体框架的基准搭建，按照电气安全间隙要求确定各安装位的空间尺寸，预留出元件安装、走线、铜排排布的充足空间，确保各组件之间的绝缘距离符合1000A载流等级的安全标准。材质渲染环节针对不同部件做了精准的材质区分：柜体框架采用哑光冷轧钢板材质，还原金属表面的细微磨砂质感；主回路铜排按照相序分别赋予红、绿、黄三色绝缘包覆层加裸露铜质接触面的材质，清晰区分三相回路的同时还原铜排的金属光泽；断路器、控制器等电气元件还原了工程塑料外壳的哑光质感、操作按钮的分色标识、接线端子的金属镀层质感，蓝色安装横梁、绿色绝缘安装板等结构件也分别匹配对应的工程塑料材质表现，整体渲染效果贴近真实柜体的视觉观感。结构设计上完整呈现了主回路的排布逻辑：上部设置进线端安装位，三相铜排按照相序垂直排布，铜排上预留的安装孔位、连接点位均按照真实载流要求设计尺寸；中部安装两台主断路器与中间的控制器模块，断路器的操作面、接线端、固定结构均做了精细化建模，控制器模块还原了面板标识、接线端口的细节；下部设置出线端连接结构，蓝色安装横梁用于固定出线侧组件，各元件之间的连接铜排走向规整，避免交叉干涉，同时预留了二次走线的空间。设计思路围绕大电流配电的安全性、可维护性展开，所有元件的安装位置符合日常操作、检修的人机工程要求，铜排的走向设计尽可能减少弯折，降低载流损耗，绝缘隔板的设置将不同电位的组件做物理隔离，避免短路风险，整体模型完整还原了该类电气面板的真实结构，可用于配电方案展示、安装培训、结构校核等场景。
