医用便携挂式尿液引流储液装置结构

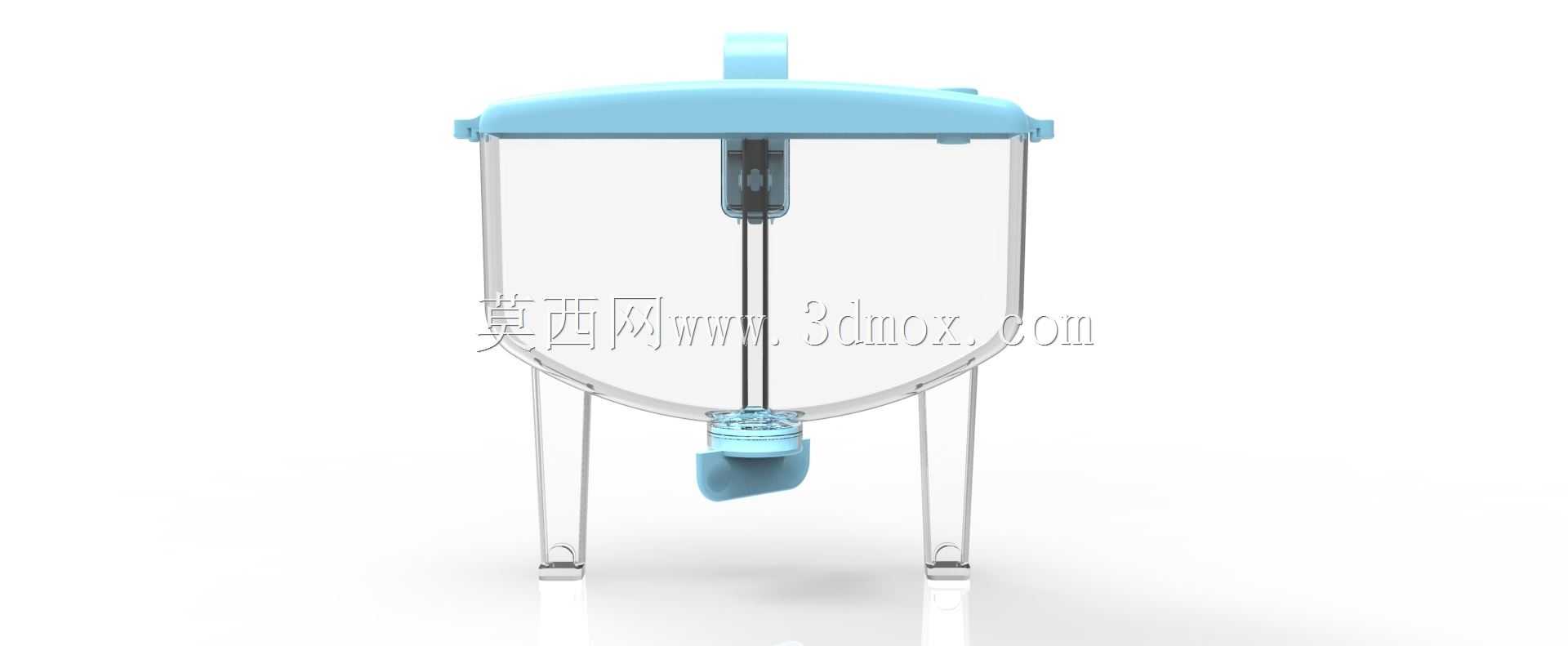

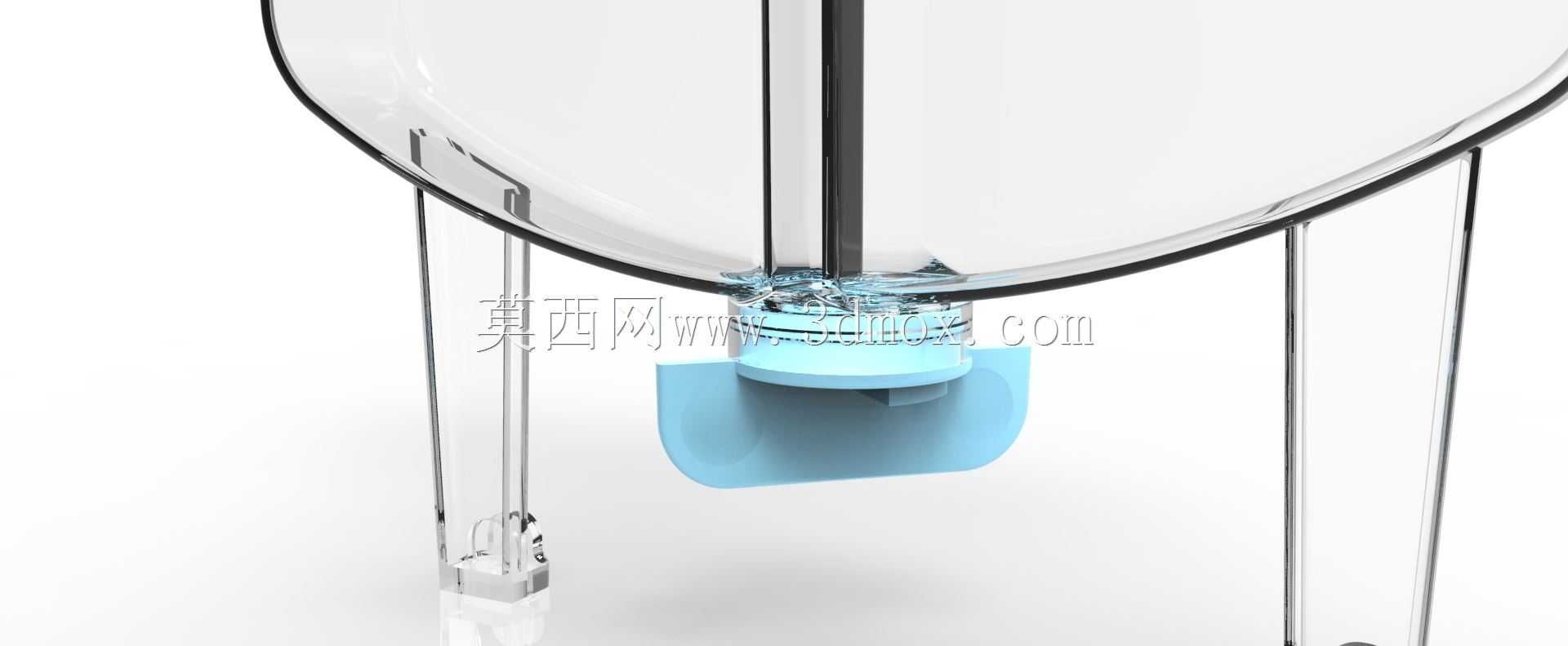

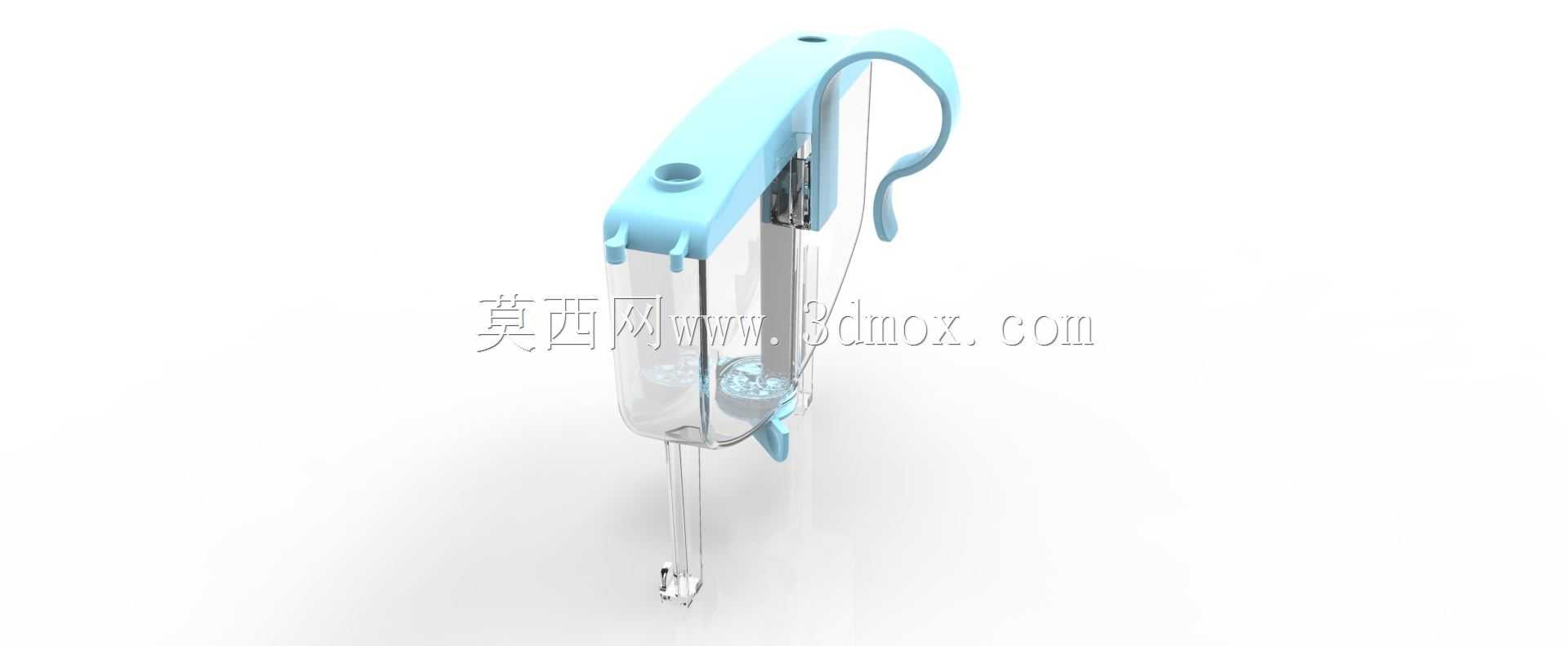

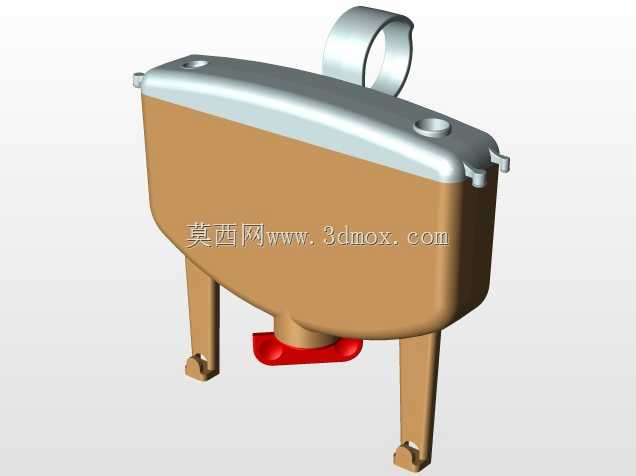

这款挂式尿液引流储液装置，主要面向临床卧床患者、术后行动受限人群以及户外作业短时无法如厕场景的尿液收集需求，区别于传统一次性软质引流袋，该结构采用半硬质透明储液腔体搭配硬质挂装支撑框架的组合设计，既保留了软袋贴合体位的形变适配能力，又解决了软质袋体易弯折堵管、悬挂后易倾斜漏液的常见问题。从功能设计层面看，装置顶部设置了一体化成型的挂扣结构，可直接挂靠在病床护栏、轮椅侧方扶手甚至随身腰带上，挂扣的弧形开口做了倒圆角防脱处理，日常晃动、体位挪动时不会出现滑脱脱落的情况；储液腔体采用高透明医用级塑料材质，侧壁预留了容量观测的基准参照位，无需额外粘贴刻度标识即可快速判断储液量，腔体底部设置了带密封堵头的排液口，排液时无需整体拆卸装置，打开堵头即可完成废液排放，可重复进行排空操作，减少耗材更换频次。设计过程中重点考量了临床使用的实际痛点：传统软质引流袋在储液量超过三分之二后，容易因为袋体下坠拉扯导尿管造成患者尿道牵拉不适，这款结构的支撑框架将储液腔体的重量全部承载在挂装结构上，导尿管接口处仅做密封连通不承担袋体重量，大幅降低长期置管患者的异物感；引流管接入端做了阶梯式变径接口，可适配不同外径的临床常用导尿管，接口处设置了防倒流的单向膜片结构，避免储液腔体内的尿液反流引发逆行感染。从安装边界与尺寸适配来看，整体装置的横向宽度控制在80mm以内，挂装后突出挂靠面的厚度不超过60mm，挂靠在病床侧边时不会超出护栏边界影响医护人员操作，也不会在患者翻身时造成硌压；储液腔体的额定储液容量为1200ml，满足普通成人单次连续4-6小时的尿液储存需求，支撑框架的边角全部做了R3以上的圆弧过渡，没有尖锐棱角，避免剐蹭患者皮肤或者勾扯病床织物。腔体上部设置了排气微孔，微孔处覆有透气不透水的防护膜，确保尿液流入时腔体内的空气可以顺利排出，不会因为腔内气阻导致引流不畅，同时也不会出现尿液从排气孔渗漏的问题。
